Beschreibung der Frachtstücke:
Heizkessel mit montiertem Zubehör, auf Palette verpackt, geschützt mit Holzkiste und ohne
Verkleidungsmantel.
Kartonverpackung mit Verkleidungspaneelen und Fronttür: A, B, C, und D (das seitliche Schutzgehäuse
ist optional und muss nur dann bestellt und montiert werden, wenn ein Zufuhrsystem verwendet wird,
bei dem der Behälter nicht daneben steht).
Pelletbehälter (Silo) mit Bediendisplay, Motor, Mitnehmereinheit und Sternventil (alle montiert)
Loses Zubehör (im Innern des Heizkessels), im Einzelnen:
F) Inneres Leitblech
G) Edelstahl-Brenner
H) Großer Aschenkasten
I) Kleiner Aschenkasten
J) Beutel mit Schrauben
K) Schürhaken - Schaber
L) Schürhaken
B
C
D
S
6
G
P
F
H

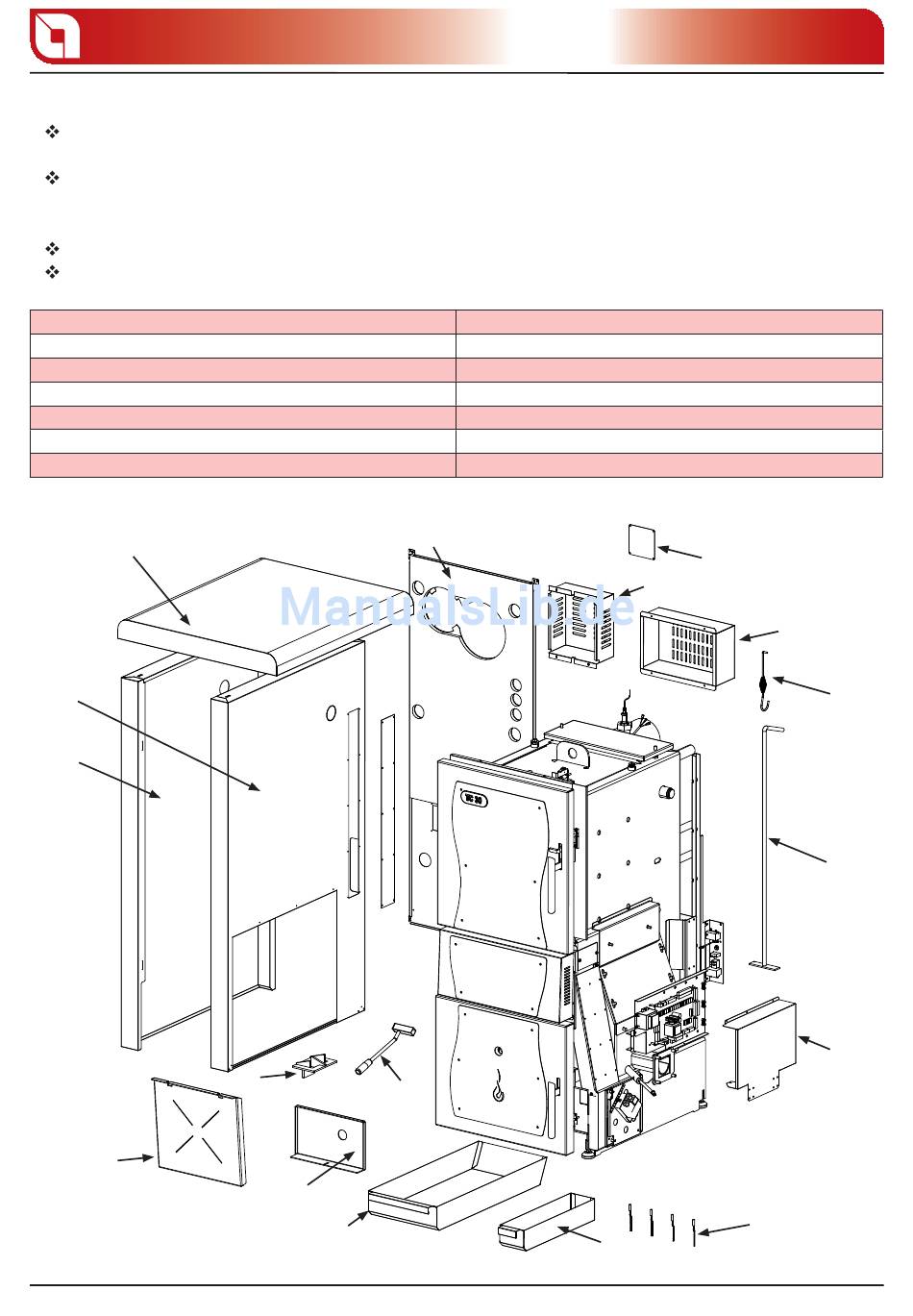

abbildung 1.3
M) 4 Temperaturfühler
N) Platinenschutzgehäuse
O) Schutzgehäuse Rostrüttler-Einheit
P) Seitliche Klinke
Q) Hintere Klappe
R) Schutzgehäuse Rauchgasmotor
S) Großer Flammschutz für Brennkammer
A
Kapitel 1
Q
R
M
I
LIEFERBEDINGUNGEN
O
L
K
N
