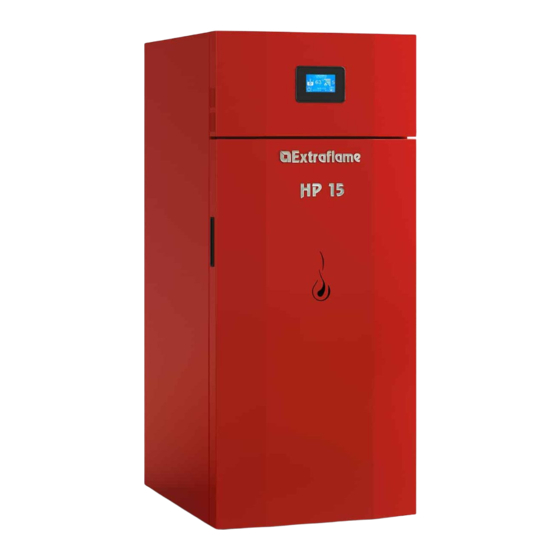

Extraflame HP 15 Benutzerhandbuch
Pelletkessel
Vorschau ausblenden
Andere Handbücher für HP 15:
- Benutzerhandbuch (192 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Extraflame HP 15
Inhaltszusammenfassung für Extraflame HP 15
- Seite 1 BENUTZERhANDBUCh PEllETKESSEl hP 15 - 22 -30 DEUTSCh/TEDESCO...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. - Seite 4 ToUCHSCreen ....................................25 STeUerTafeL Und SYmboLe ................................26 TaSTenfUnKTion ..................................... 27 menüaUfbaU ....................................27 grundanweisungen ..........................................27 einSTeLLUngen für die erSTe inbeTriebnaHme ........................28 netzfrequenz 50/ 60 hz ........................................28 set uhr .................................................28 sprache einstellen ..........................................28 fUnKTionSWeiSe Und -LogiK ............................... 29 STbY - zUSäTzLiCHer raUmTHermoSTaT ........................... 30 funKtionsweise des zusätzlichen raumthermostat Bei aKtiviertem stBy [stBy on] ............30 funKtionsweise des zusätzlichen raumthermostat Bei deaKtiviertem stBy [stBy off] ............30 auX ..................................................30...
-
Seite 5: Deutsch
TecHniscHe eigenscHafTen eigenscHafTen HP 15 HP 22 HP 30 Gewicht Höhe 1304 1304 1408 Breite Tiefe Durchmesser Rauchabzugsrohr Durchmesser Luftansaugrohr Max. Gesamtwärmeleistung 16,9 33,9 Max. Nutzwärmeleistung (an Wasser abgegeben) 15,2 22,5 Min. Gesamtwärmeleistung Min. Nutzwärmeleistung Max. Brennstoffverbrauch pro Stunde kg/h Min. -
Seite 6: Kennzeichnung Der Bauteile
ΔT = 10K 2668 Entsprechender Temperatursprung ΔT = 20K 1334 KennzeicHnung der BauTeile DISPLAY Deckel des Pelletbehälters Tür Steckdose für Stromversorgungskabel Sicherhheitsthermostat (manuelles Zurücksetzen) 100°C Sicherhheitsthermostat (manuelles Zurücksetzen) 85°C Rauchabzugsrohr Luftansaugrohr der Verbrennung Hauptzündschalter Serielle Schnittstelle HP30 HP 15 - 22 DEUTSCH... -
Seite 7: Einleitung
einleiTung Die in unserem Werk hergestellten Wärmegeneratoren werden mit großer Sorgfalt auch bei den einzelnen Bauteilen hergestellt, um sowohl den Bediener als auch den Installateur vor Unfällen zu schützen. Es wird daher dem dazu autorisierten Personal geraten, nach jeglichem Eingriff am Produkt besonders auf die elektrischen Anschlüsse zu achten, insbesondere in Bezug auf die ungeschützten Enden der Leitungen, die keinesfalls aus der Klemmleiste herausrutschen dürfen, um einen möglichen Kontakt mit den Strom führenden Leitungen zu vermeiden. -
Seite 8: Empfohlene Abstände Für Den Heizraum
Š Nicht an den elektrischen Leitungen, die aus dem Generator kommen, ziehen, diese entfernen oder verdrehen, auch wenn dieser von der Stromversorgung getrennt wurde. Š Vermeiden Sie es, die Lüftungsöffnungen im Raum, in welchem das Gerät installiert ist, abzudecken oder deren Größe zu ändern. Š... -
Seite 9: Warnhinweise
WarnhinWeise Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Eigentümer oder Benutzer oder des Umzugs an einen anderen Ort. Bei Beschädigung oder Verlust bitte beim Gebietskundendienst ein weiteres Exemplar anfordern. Dieses Produkt darf nur zu dem Zweck eingesetzt werden, für den es ausdrücklich gebaut wurde. -
Seite 10: Hydraulikanlage
HYDRAULIKANLAGE In diesem Kapitel sind einige Begriffe beschrieben, die der italienischen Norm UNI 10412-2 (2009) entnommen sind. Wie zuvor beschrieben, sind bei der Installation sämtliche Gesetze und Vorschriften zu berücksichtigen, die auf Landes-, Regional-, Provinz- und Gemeindeebene in dem Land gelten, in dem das Gerät installiert wird. tAbELLE ZU DEN AN GERätEN mIt GEscHLossENEm AUsDEHNUNGsGEfäss voRHANDENEN oDER NIcHt voRHANDENEN voRRIcHtUNGEN Sicherheitsventil... -
Seite 11: Anlagenart
Sollten die Wärmeerzeuger nicht mit allen Vorrichtungen versehen sein, können die fehlenden an der Vorlaufleitung des Erzeugers in einem Abstand von höchstens 1 m vom Gerät installiert werden. bAUtEIL AbstAND Sicherheitstemperaturfühler Am Gerät bzw. nicht über 30 cm Fehlende, weil nicht serienmäßige Vorrichtungen Nicht über ein Meter, am Vorlaufrohr Heizgeräte für den Hausgebrauch mit automatischer Zufuhr müssen: Mit einem Thermostaten zur Blockierung der Brennstoffzufuhr oder einem vom Hersteller des Geräts vorbereiteten Kühlkreislauf ausgerüstet sein. -
Seite 12: Geschlossenes Ausdehnungsgefäss
Sicherheitsventils an den Wärmeerzeuger darf nicht absperrbar sein und darf an keiner Stelle einen Querschnitt aufweisen, der kleiner ist als der des Eingangs des Sicherheitsventils bzw. kleiner ist als die Summe der Eingangsquerschnitte, wenn mehrere Ventile an einer einzigen Leitung enden. Die Auslassleitung des Sicherheitsventils darf die ordnungsgemäße Funktionstüchtigkeit der Ventile nicht verhindern und keine Gefahr für Personen darstellen;... -
Seite 13: Basisschema Hydraulikanlage
Basisschema hydraulikanlage HP 30 HP 15/22 VMTA legende Verbrennungslufteintritt Ausgang Rauchgasabzug Sicherheitsauslass 3 bar Kessel-Vorlauf/Ausgang Kessel-Rücklauf/Eingang Manometer Thermometer Füllaggregat Ablass Sicherheitsventil Anlagenauslass Ausgleichsventil VmTa Thermostatmischventil 55°C FÜr WeiTere inFormaTionen zu WasseranschlÜssen, zuluFTansaugung / rauchgasaBzug und aBmessungen des BeTreFFenden ProdukTs BiTTe das schaBlonenhandBuch auF der WeBsiTe BeachTen. -
Seite 14: Aufstellung Des Ofens
auFsTellung des oFens Für den einwandfreien Betrieb des Produkts sollte es mit Hilfe einer Wasserwaage vollkommen waagerecht ausgerichtet werden. rÜckseTzung Die untenstehenden Abbildungen zeigen die Anordnung der Rückstelltaster für Behälter (85°C) und H2O (100°C). Sollte einer der Rückstelltaster herausspringen, ist der zugelassene Techniker zu verständigen, um die Ursache zu ermitteln. 85°c 100°c 85°c... -
Seite 15: Vorrichtungen
vorrichtungen BegriFFe unD DeFinitionen (bei dafür vorgesehenen Modellen). Lüftung: Luftaustausch, der sowohl für die Abführung der Verbrennungsprodukte erforderlich ist, als auch um Gemische mit Mikroschalter tür: Bei geöffneter Tür wird der Betrieb des einem gefährlichen Gehalt unverbrannter Gase zu vermeiden. Reinigungssystems der Brennschale blockiert gerät mit geschlossenem Feuerraum: Gerät, das für den Betrieb mit geschlossener Brennkammer bestimmt ist. -
Seite 16: Funktionsschema Der Arbeiten
FunKtionSScheMA Der ArBeiten Die fachgerechte Ausführung und der ordnungsgemäße Betrieb der Anlage umfassen eine Reihe von Arbeiten und Tätigkeiten: 1. vorbereitende tätigkeiten: Š Prüfung, ob die Leistung des Wärmegenerators für die Eigenschaften der Anlage geeignet ist Š Prüfung, ob der Installationsraum geeignet ist, Š... -
Seite 17: Installation
inStALLAtion Die Installation in Räumen mit Brandgefahr ist verboten. Außerdem verboten ist die Installation in Räumen für Wohnzwecke (mit Ausnahme der Geräte mit raumluftunabhängigem Betrieb): Š in denen Geräte für flüssige Brennstoffe im Dauer- oder Aussetzbetrieb betrieben werden, die die Verbrennungsluft aus dem Raum entnehmen, in dem sie installiert sind, oder Š... -
Seite 18: Belüftung Der Installationsräume
BeLüFtung Der inStALLAtionSrÄuMe Die Belüftung gilt als ausreichend, wenn der Raum Luftzuleitungen entsprechend der Tabelle aufweist: Luftzuleitung Siehe Abbildung 2 Prozentanteil des freien Öffnungsquerschnitts Freier Mindestöffnungswert der Gerätekategorie Bezugsnorm hinsichtlich des Belüftungsleitung Rauchgasauslassquerschnitts des Geräts Pelletöfen UNI EN 14785 80 cm² Heizkessel UNI EN 303-5 100 cm²... -
Seite 19: Beschreibung
Š Nenndurchmesser; Š Abstand von brennbaren Materialien, angegeben in Millimetern, gefolgt vom Symbol des Pfeils und der Flamme; Š Daten des Installateurs und Installationsdatum. Immer wenn brennbare Materialien durchquert werden müssen, müssen folgende Hinweise beachtet werden: SyMBoL BeSchreiBung MASS [MM] Mindestabstand brennbarer Materialien von der Innenseite des Tragwerks / der Decke / Wand Mindestabstand brennbarer Materialien von der Außenseite des Tragwerks / der Decke Vom Hersteller festgelegter Mindestabstand von brennbaren Materialien... -
Seite 20: Beispiele Für Den Richtigen Schornsteinanschluss
Š Abschnitte mit Gegenneigung sind nicht zulässig; Š die Rauchgaskanäle müssen über ihre gesamte Länge einen Durchmesser haben, der nicht geringer sein darf als der des Auslassrohranschlusses des Geräts; Querschnittsänderungen sind gegebenenfalls nur an der Einlassöffnung zum Schornstein zulässig; Š sie müssen so installiert werden, dass die Bildung von Kondensat begrenzt und dessen Austreten aus den Dichtungen verhindert wird; Š... -
Seite 21: Schornstein
BeiSPieLe Für Den richtigen SchornSteinAnSchLuSS Schutz vor Regen Schutz vor Regen und Wind und Wind Stahlblech luftdicht Max 3 mt 3 - 5% Wärmegedämmtes T-Stück mit Inspektionsdeckel T-Stück mit T-Stück mit Inspektionsdeckel Inspektionsdeckel Die verwendung luftdichter rohre ist zwingend erforderlich. SchornStein Schornsteine zur Abführung der Verbrennungsprodukte in die Atmosphäre müssen zusätzlich zu den angegebenen allgemeinen Anforderungen: Š... -
Seite 22: Auslasshöhe Der Verbrennungsprodukte
AuSLASShÖhe Der verBrennungSProDuKte Die Auslasshöhe wird bestimmt, indem die minimale Höhe zwischen Dachaußenhaut und dem unteren Punkt des Querschnitts zum Auslass der Rauchgase in die Atmosphäre gemessen wird; diese Höhe muss außerhalb der Rückflusszone und in ausreichendem Abstand von Hindernissen sein, die den Ausstoß... -
Seite 23: Technische Dokumentation Der Installation
Ausbau- und verkleidungselemente Die Ausbau- und Verkleidungselemente dürfen erst angebracht werden, nachdem der Betrieb des Geräts in der angegebenen Weise überprüft wurde. techniSche DoKuMentAtion Der inStALLAtion Nach Abschluss der Installation muss der Installateur dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 24: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: das Lignin. -
Seite 25: Touchscreen
TOUCHSCREEN Der Heizkessel ist mit einem modernen Touchscreen ausgestattet, über das die einzelnen Funktionen des Geräts einfach und intuitiv eingestellt werden können. Alle auf den Bildschirmanzeigen dargestellten Einstellungen können direkt über den Touchscreen vorgenommen werden. Die auf der Anzeige dargestellten Vorgänge können durch Berühren der Tastenfelder (Symbole) aktiviert werden. Der Touchscreen reagiert auf Berührung mit den Fingern. -
Seite 26: Steuertafel Und Symbole
STEUERTAfEl UNd SymbOlE SyMBol BeDeuTung • Zeigt, dass Störung/Alarm vorliegt. Das Gerät schaltet sich aus. • Zeigt den vom Gerät gemessenen Druck der Anlage. • Gibt Funktionsweise der Umwälzpumpe an: Ausgeschaltet = Umwälzpumpe ist deaktiviert; Eingeschaltet = umwälzpumpe ist aktiviert. Blinkt = Temperatursicherung aktiv (Wassertemperatur >... -
Seite 27: Tastenfunktion
TASTENfUNKTiON TASTe FunkTIon TASTe FunkTIon Zum Ein- und Ausschalten des Heizkessels Ermöglicht das Erhöhen/Auswählen (+) 2 Sekunden gedrückt halten. oder Senken (-) einer Einstellung (SET). Zum Verlassen des menüs 2 Sekunden gedrückt halten. Ermöglicht das Durchlaufen der menüs. Wird kurz gedrückt, kann zum vorange- gangenen Schritt zurückgekehrt werden. -
Seite 28: Einstellungen Für Die Erste Inbetriebnahme
EiNSTEllUNgEN füR diE ERSTE iNbETRiEbNAHmE nach Anschluss des Stromversorgungskabels an der rückseite des Generators den Schalter, der sich ebenfalls an der rückseite befindet, auf (i) stellen. Der Schalter an der rückseite des Generators dient dazu, die Elektronik desselben mit Strom zu versorgen. Der Wärmegenerator bleibt ausgeschaltet und auf dem Bedienfeld erscheint eine erste Bildschirmanzeige mit der meldung OFF. -
Seite 29: Funktionsweise Und -Logik
fUNKTiONSwEiSE UNd -lOgiK ZUENdUNg nachdem die zuvor aufgelisteten Grundanweisungen kontrolliert worden sind, mehr als zwei Sekunden gedrückt halten, um den Wärmegenerator einzuschalten. Für die Einschaltphase stehen 15 Minuten zur Verfügung, nach erfolgter Einschaltung und Erreichen der Steuertemperatur bricht der Wärmegenerator die Einschaltphase ab und geht in AnlAuFEn über. ANlAUfEN in der Anlaufphase stabilisiert der Wärmegenerator die Verbrennung, erhöht dabei allmählich die Verbrennungsleistung und wechselt in die Phase BETriEB. -
Seite 30: Stby - Zusätzlicher Raumthermostat
STby - ZUSäTZliCHER RAUmTHERmOSTAT HiNwEiS : die installation ist von einem autorisierten Techniker vorzunehmen. Es besteht die möglichkeit, die Temperatur einer Örtlichkeit zu messen, die an den raum angrenzt, in dem der Generator aufgestellt ist. Dafür genügt es, ein raumtemperaturthermostat entsprechend den nachfolgend aufgeführten Anweisungen anzuschließen (es wird empfohlen, das mechanische Raumtemperaturthermostat optional auf einer Höhe von 1,50 m vom Boden zu positionieren). -
Seite 31: Set Leistung
SET lEiSTUNg Über das folgende Menü kann die Leistung eingestellt werden. Minimale Leistung 1, maximale Leistung 5. SET TEmpERATUR Im folgenden Menü kann die Temperatur des Heizkessels eingestellt werden. Folgende Einstellung sind möglich: 65 - 80 °C. USER-REgElUNg uSEr-rEGElunG ermöglicht: Š... -
Seite 32: Freigabe Chrono
• fREigAbE CHRONO Ermöglicht die Aktivierung/Deaktivierung von Chrono und den verschiedenen Zeitspannen des Heizkessels. • pEllET-REgElUNg über das folgende menü kann die Pelletzufuhr in Prozent eingestellt werden. Falls am Generator Betriebsprobleme aufgrund der Pelletmenge auftreten, kann die Einstellung der Pelletzufuhr direkt über die Bedientafel vorgenommen werden. -
Seite 33: Chrono
• CHRONO Die Chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines Tages, die für alle Wochentage zu benutzen sind. in jeder Zeitspanne können die Ein- und Ausschaltzeit, die Tage zur benutzung der programmierten Zeitspanne und die gewünschte wassertemperatur (65 - 80 °C) eingestellt werden. ZUm AKTiViEREN dER CHRONO-fUNKTiON diE ANwEiSUNgEN im KApiTEl „fREigAbE CHRONO"... -
Seite 34: Reset
Š bUZZER ist hierfür „OFF" eingestellt, so wird der Signalton ausgeschaltet. Š HElligKEiT Ermöglicht die Einstellung der rückbeleuchtung des Displays. Es kann OFF oder ein Wert zwischen 10 und 30 eingestellt werden. Wird OFF eingestellt, wird die Hinterleuchtung des Displays nach einer voreingestellten Verzögerung ausgeschaltet. -
Seite 35: Reinigung Und Wartung
Reinigung und WaRtung Für einen einwandfreien Betrieb muss am Generator mindestens einmal im Jahr eine ordentliche Wartung durch einen zugelassenen Techniker vorgenommen werden. Kontroll- und Wartungseingriffe müssen von technischem Fachpersonal vorgenommen werden, das Kenntnis von den Anweisungen in diesem Handbuch hat. die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š... -
Seite 36: Wöchentlich - Reinigung Der Brennkammer Und Des Aschenkastens
täglich - glutbecken: Über ein mechanisches System wird die Reinigung der Glutbecken in festgesetzten Intervallen automatisch vom Heizkessel ausgeführt. Die unten stehende Abbildung zeigt die Glutbecken mit der darunter befindlichen Öffnung. Es empfiehlt sich jedoch, eventuelle Aschenrückstände mithilfe eines Aschesaugers mindestens einmal alle 2 Tage zu entfernen. - Seite 37 ein saubeRes glutbecken gaRantieRte eine oRdnungsgemässe funktionsWeise! das glutbecken und dessen öffnungen müssen immeR fRei von Rückständen deR veRbRennung sein, damit eine oPtimale veRbRennung auch im veRlauf deR zeit gaRantieRt WeRden kann. hieRduRch können stöRungen veRmieden WeRden, die den einsatz von technischem fachPeRsonal eRfoRdeRlich machen. übeR die funktion des bedienmenüs „set einstellung - PelletzufuhR'' kann die veRbRennung an die beschRiebenen LÖCHER DER...
- Seite 38 oRdentliche WaRtung HP30 HP30 Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen an Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und wo vorgesehen Silicon auftragen) Brennkammer, “Luftlöcher” Tür & Wärmetauscher (vollständige Reinigung) einschließlich Säuberung Leitung Zündkerze ...
-
Seite 39: Anzeigen
Anzeigen DiSPLAY grunD Generator ausgeschaltet STArT Die Startphase ist im Gang. PeLLeT LADen Die durchgängige Pelletzufuhr während der Zündungsphase ist im Gang. zuenDung Die Zündungsphase ist im Gang. AnLAuf Die Anlaufphase ist im Gang. BeTrieB Die Normalbetriebsphase ist im Gang. MODuLATiOn Der Generator läuft in Mindestbetrieb. - Seite 40 rAuchABzug DefekT Defekt Rauchgasmotor Kundendienst verständigen rAuchSOnDe Defekt Rauchgassonde. Kundendienst verständigen Pelletzufuhr kontrollieren (siehe "Einstellung der Pelletzufuhr"), rAuch heiSS Rauchgastemperatur sehr hoch bei Fortbestehen zugelassenen Techniker verständigen. Überprüfen, ob Pellets im Behälter vorhanden sind, oder nicht. Die Tür ist nicht richtig geschlossen. Überprüfen, ob die Tür hermetisch schließt.
- Seite 41 DEUTSCH...
- Seite 42 DEUTSCH...
- Seite 43 DEUTSCH...
- Seite 44 Der Hersteller behält sich vor, die im vorliegenden Heft wiedergegebenen Eigenschaften und Daten zu jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden. 004205259 - MANUALE UTENTE CALDAIE HP 15-22-30 REV 003...
