Kapitel 3
MONTAGE DER RÜCKWANDVERKLEIDUNG
Vor dem Anschluss an die Wasser- und Heizungsrohre muss die Rückwandverkleidung des Kessels montiert
werden.

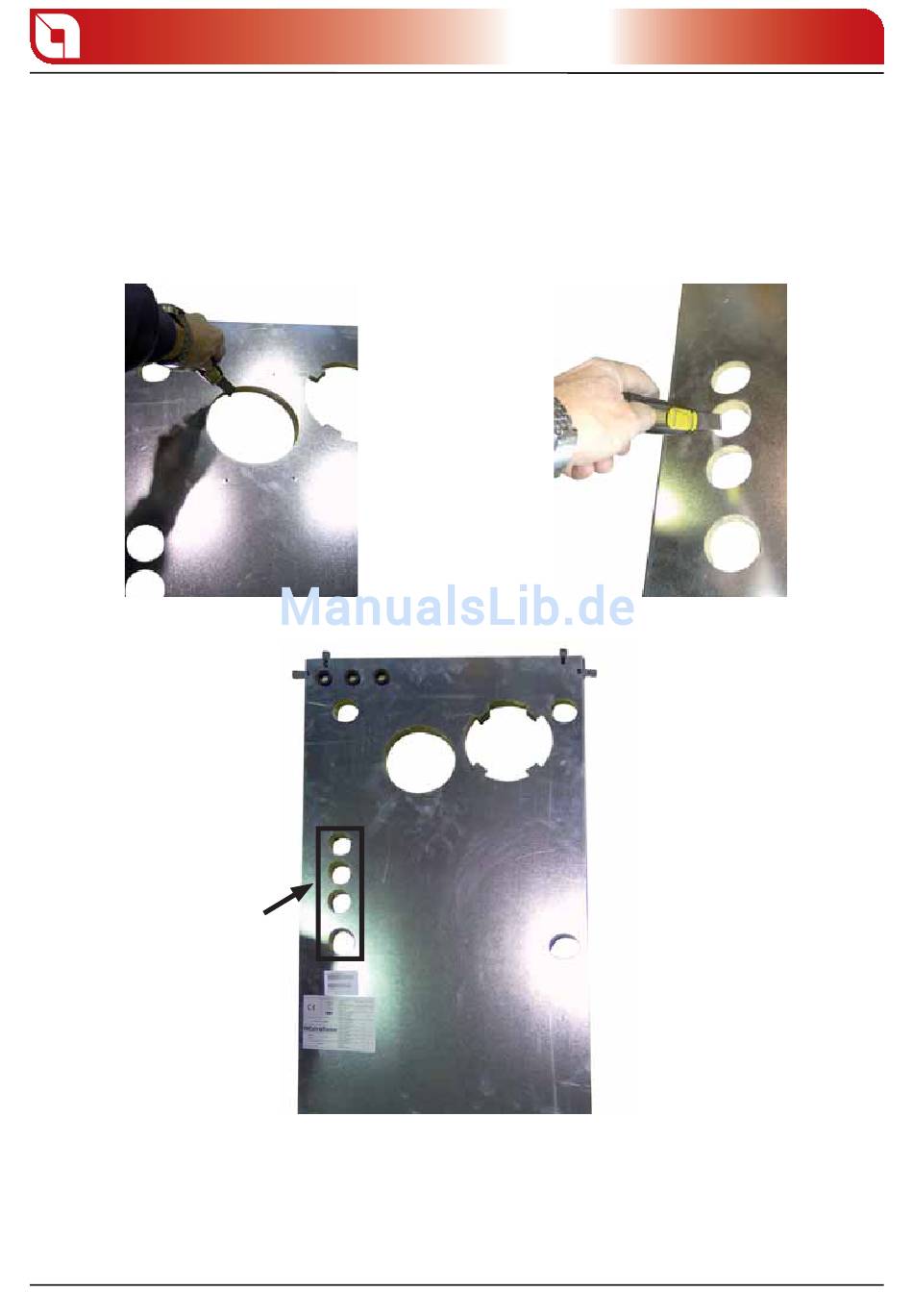

Das Paneel wird mit einer bereits angebrachten Isolierplatte wie in Abbildung 3.2 geliefert.
Isolierstoff (Abbildung 3.3) an den erforderlichen Stellen wie in Abbildung 3.4 gezeigt einschneiden.
abbildung 3.2 abbildung 3.3
Kabelöff nungen
abbildung 3.4
Die in Abbildung 3 gezeigten Kabelöff nungen erlauben die Durchführung aller elektrischen Verbindungen
zwischen Heizkessel und Anlage. Die durch diese Öff nungen geführten Kabel zum Anschluss an den Heizkessel
müssen auch im Innern mittels Kunststoff -Kabelbindern am Metallhalter der Steuerkarte befestigt werden.
Die Rückwandverkleidung wird für den Moment nur angesetzt und erst später mit den anderen Teilen der
Verkleidung verbunden.
9
MONTAGEPHASEN
