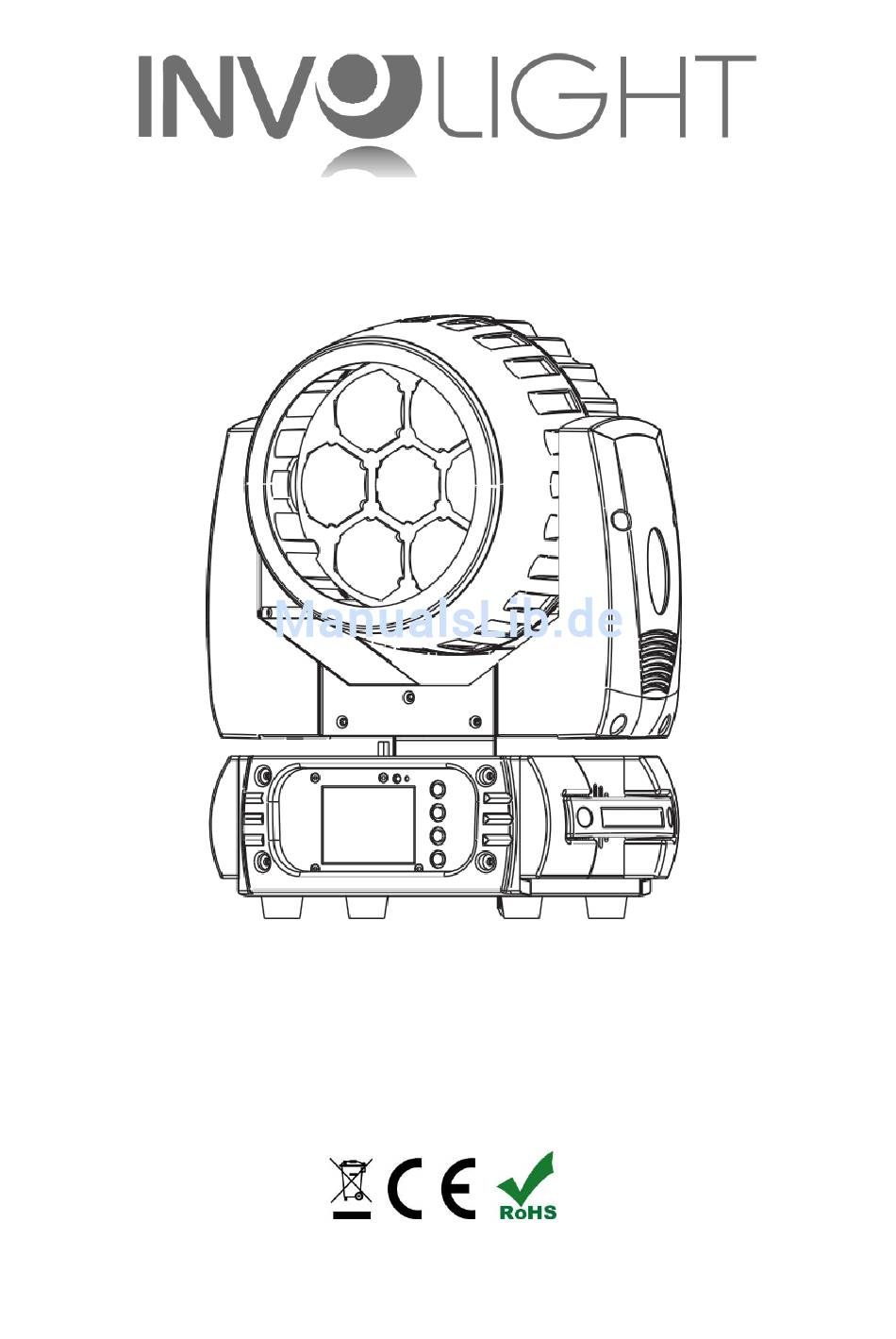

- Seite 1 Bedienungsanleitung ProZoom715 Moving Head Wash Stand: September 2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 3.1 LCD-Display mit 4-Tasten Bedienung..................6 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „ProZoom715“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „ProZoom715“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 2: Installation
Teil 2: Installation. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss das Gerät mit einem zugelassenen Sicherungsseil gesichert werden. -
Seite 7: Lcd-Display Mit 4-Tasten Bedienung
Verbinden Sie den „ProZoom715 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „ProZoom715“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet. -
Seite 8: Anschlüsse
Benutzen Sie [UP] und [DOWN], um das Menüpasswort 088 einzugeben. ADVANCED Calibration PAN=XXX..Stellen Sie mit den Tasten [UP] bzw. [DOWN] die gewünschte Ausgangsposition ein. 3.3 Anschlüsse. 1. Powercon Netzstromeingang. 2. Powercon Netzstromausgang. 3. Sicherungshalter für F4A 250V Sicherung 4. ON/OFF Schalter 5. -
Seite 9: Verbindungen In Der Betriebsart „Dmx
Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand Alone-Betrieb. Der „ProZoom715“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „ProZoom715“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 10: Teil 4: Die Dmx-Belegung
Teil 4: Die DMX-Belegung. Der „ProZoom715“ belegt 14, 20, 44 oder 50 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 11 16-45 Bis 3200K 46-75 3200K-3500K 76-105 3500K-5000K 106-135 5000K-5500K 136-165 5500K-6000K 166-195 6000K-6500K 196-225 6500K-7000K 226-255 7000K-8000K 0-15 Keine Funktion Glühbirne Effekt 16-255 Das langsam abnehmende Leuchten Effekt Keine Funktion 1-13 14-27 Grün 28-41 Blau 42-55 Weiß 56-69 Rot + Weiß 70-83 Grün + Weiß...
- Seite 12 238-244 6500K 245-251 7000K 252-255 8000K 19 13 Dimmer für Hintergrund-Farben 000-255 Dimmer der LED von 0 - 100%v Keine Funktion 1-13 Statische Muster 14-27 Dynamische Szene 1 28-41 Dynamische Szene 2 42-55 Dynamische Szene 3 56-69 Dynamische Szene 4 70-83 Dynamische Szene 5 84-97...
-
Seite 13: Teil 5. Fehlerbehebung
248-255 Statische Szene 32 000-023 Keine Funktion Geschwindigkeit der Effekte langsam → schnell 024-137 Vorwärts, (Wenn Kanal 20, 14 oder 18 138-141 Stop die Werte 014-255 hat) langsam → schnell 142--255 Rückwärts, Dimmer rote LED 1 von 0 - 100% 22 16 Rot in Pixel 1 0-255... -
Seite 14: Teil 6: Wartung
Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. ProZoom715 MODELLBEZEICHNUNG: Produktart: LED Moving Head... - Seite 15 ProZoom715 Abmessungen und Zeichnungen:...
-
Seite 16: Teil 8: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 17 ProZoom715 Bestellnummer: A-000000-05919 www.destilan-deutschland.de...
