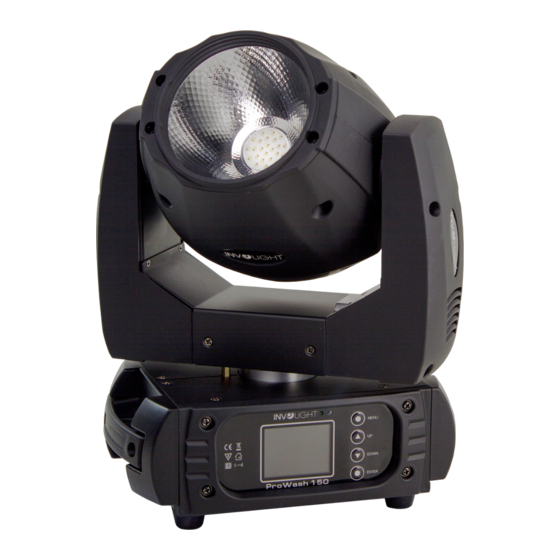

involight ProWash150 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. involight Anleitungen
  4. Lichtanlage
  5. ProWash150
  6. Bedienungsanleitung

involight ProWash150 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
ProWash150
Moving Head Wash
Stand: September 2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight ProWash150

Inhaltszusammenfassung für involight ProWash150

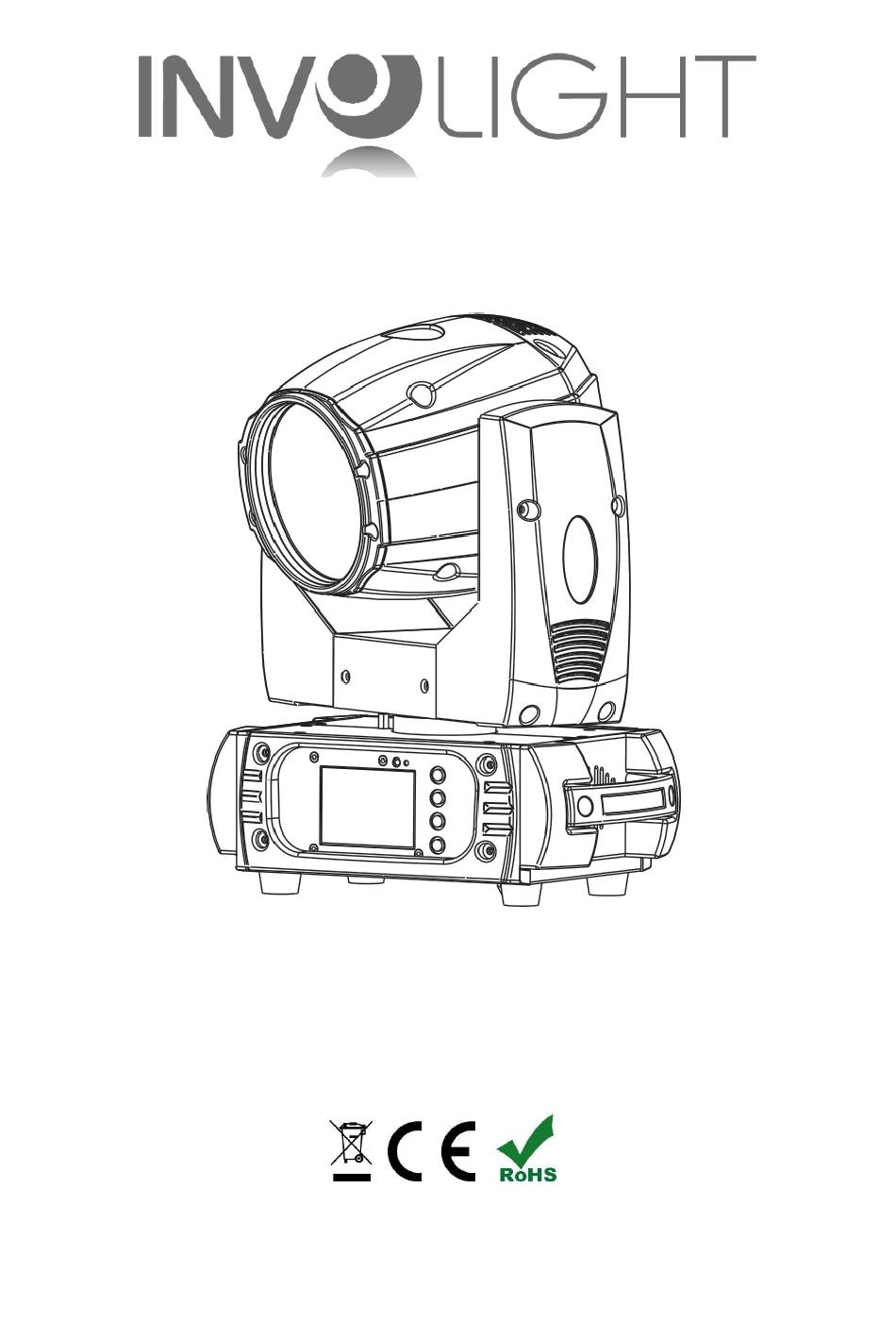

  • Seite 1 Bedienungsanleitung ProWash150 Moving Head Wash Stand: September 2017...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 Teil 3: Funktionen..........................6 3.1 LCD-Display mit 4-Tasten Bedienung..................6 3.2 Menüstruktur.

  • Seite 3: Teil 1: Warnhinweise

    LED DMX Moving Heads. Damit Ihnen Ihr „ProWash150“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise.
  • Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.

  • Seite 5: Bestimmungsgemäße Verwendung

    Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „ProWash150“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des...

  • Seite 6: Teil 2: Installation

    Teil 2: Installation. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss das Gerät mit einem zugelassenen Sicherungsseil gesichert werden.

  • Seite 7: Teil 3: Funktionen

    Verbinden Sie den „ProWash150 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „ProWash150“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet.

  • Seite 8: Dmx-Anschlüsse

    White Blue Benutzen Sie [UP] und [DOWN], um Code das Menüpasswort 088 einzugeben. Advanced Calibration Pan-Kalibrierung Tilt Tilt-Kalibrierung 3.3 Anschlüsse. 1. Powercon Netzstromeingang. 2. Powercon Netzstromausgang. 3. Sicherungshalter für F4A 250V Sicherung 4. ON/OFF Schalter 5. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult) 6.

  • Seite 9: Verbindungen In Der Betriebsart „Dmx

    Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand Alone-Betrieb. Der „ProWash150“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „ProWash150“ vom Controller und rufen Sie das vorprogrammierte Programm auf.

  • Seite 10: Teil 4: Die Dmx-Belegung

    Teil 4: Die DMX-Belegung. Der „ProWash150“ belegt 10 oder 12 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann.

  • Seite 11: Teil 6: Wartung

    Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. ProWash150 MODELLBEZEICHNUNG: Produktart: LED Moving Head...
  • Seite 12 ProWash150 Abmessungen und Zeichnungen:...

  • Seite 13: Teil 8: Umweltschutz

    INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 14 ProWash150 Bestellnummer: A-000000-05917 www.destilan-deutschland.de...
