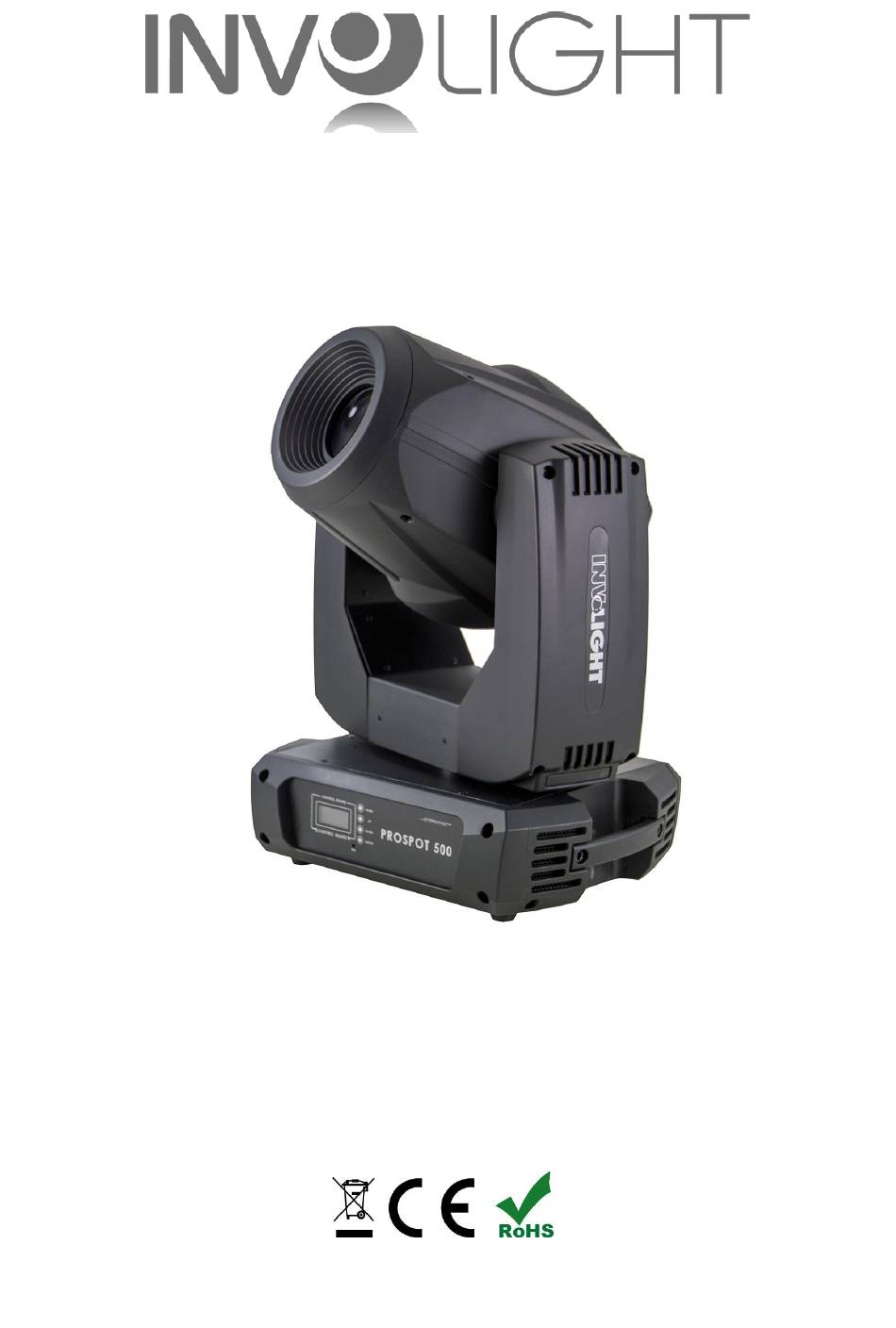

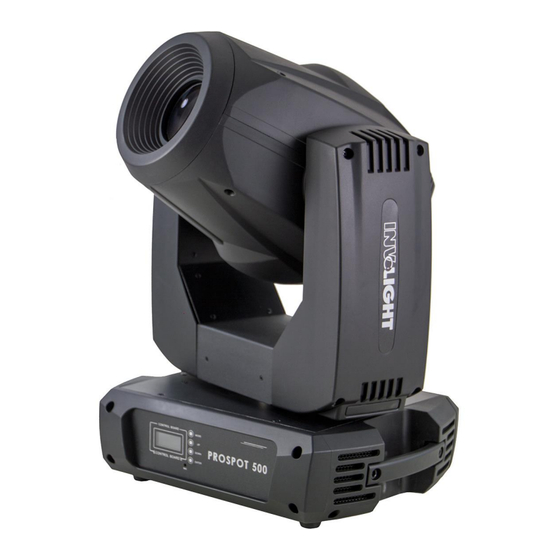

- Seite 1 Bedienungsanleitung PROSPOT500 Moving Head Spot Stand: November 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ..........................4 Teil 3: Funktionen: ........................... 5 3.1 LCD-Display mit 4-Tasten Bedienung: ................... 5 3.2 Anschlüsse: .......................... -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „PROSPOT500“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „PROSPOT500“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 LCD-Display mit 4-Tasten Bedienung: Verbinden Sie den „PROSPOT500“ mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „PROSPOT500“. - Seite 7 Menüstruktur: 001…512 ADDR VALUE FREE CH ALONE AUTO MASTER FUNCTION ALONE MUSIC MASTER CURRENT xxxx TIME TOTAL xxxx INFO CLEAR ON/OFF TEMP HEAD T PRODUCT ADDR DMX ON/OFF CLOS HOLD NO DMX ON/OFF AUTO MUSIC STATUS PAN R ON/OFF PERSONAL TILT R ON/OFF DMX MOD...
-
Seite 8: Anschlüsse
3.2 Anschlüsse: 1. DMX IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 2. DMX IN: 5-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 3. DMX OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. 4. DMX OUT: 5-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. 5. -
Seite 9: Verbindungen In Der Betriebsart „Dmx
„PROSPOT500“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „PROSPOT500“ belegt 16 oder 18 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit... - Seite 10 Kanalbelegung: DMX Mode 1 DMX Mode 2 Funktion Wert PAN Bewegung 0-255 PAN Fein-Bewegung 0-255 TILT Bewegung 0-255 TILT Fein-Bewegung 0-255 PAN/TILT Geschwindigkeit 0-255 Offen/ Weiß Weiß+Farbe 1 8-15 Farbe 1 16-23 Farbe 1 + Farbe 2 24-31 Farbe 2 32-39 Farbe 2 + Farbe 3 40-47...
- Seite 11 Rotierende Gobo 4 36-44 Rotierende Gobo 5 45-53 Rotierende Gobo 6 54-62 Rotierende Gobo 7 63-69 Gobo 1 Shake-Effekt, Geschwindigkeit ansteigend 70-89 Gobo 2 Shake-Effekt, Geschwindigkeit ansteigend 90-109 Gobo 3 Shake-Effekt, Geschwindigkeit ansteigend 110-129 Gobo 4 Shake-Effekt, Geschwindigkeit ansteigend 130-149 Gobo 5 Shake-Effekt, Geschwindigkeit ansteigend 150-169 Gobo 6 Shake-Effekt, Geschwindigkeit ansteigend...
- Seite 12 Makro 7 112-127 Makro 8 128-143 Makro 9 144-159 Makro 10 160-175 Makro 11 176-191 Makro 12 192-207 Makro 13 208-223 Makro 14 224-239 Makro 15 240-255 Allmähliche Einstellung des Durchmessers von Max. nach Min. 0-191 Öffnender Pulseffekt mit abnehmender Geschwindigkeit 192-223 Iris Iris...
-
Seite 13: Teil 5. Fehlerbehebung
Goboräder: Rotierende Gobos. Statische Gobos. ID 22mm, OD 28.8mm ID 22mm, OD 28.8mm Teil 5. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. -
Seite 14: Teil 6: Wartung
Teil 6: Wartung: Reinigung und Wartung: Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. - Seite 15 PROSPOT500 MODELLBEZEICHNUNG: Produktart: Moving Head Typ: Spot LED Anzahl: LED Typ: 180W, weiß Goborad 1: 7 rotierende Gobos + offen, Gobogrösse: ID 22mm, OD 28.8mm Goborad 2: 8 statische Gobos + offen, Gobogrösse: ID 22mm, OD 28.8mm Farbrad1: 7 Farben + offen...
-
Seite 16: An Alle Einwohner Der Europäischen Union
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 17 PROSPOT500 Bestellnummer: A-000000-05671 www.destilan-deutschland.de...
