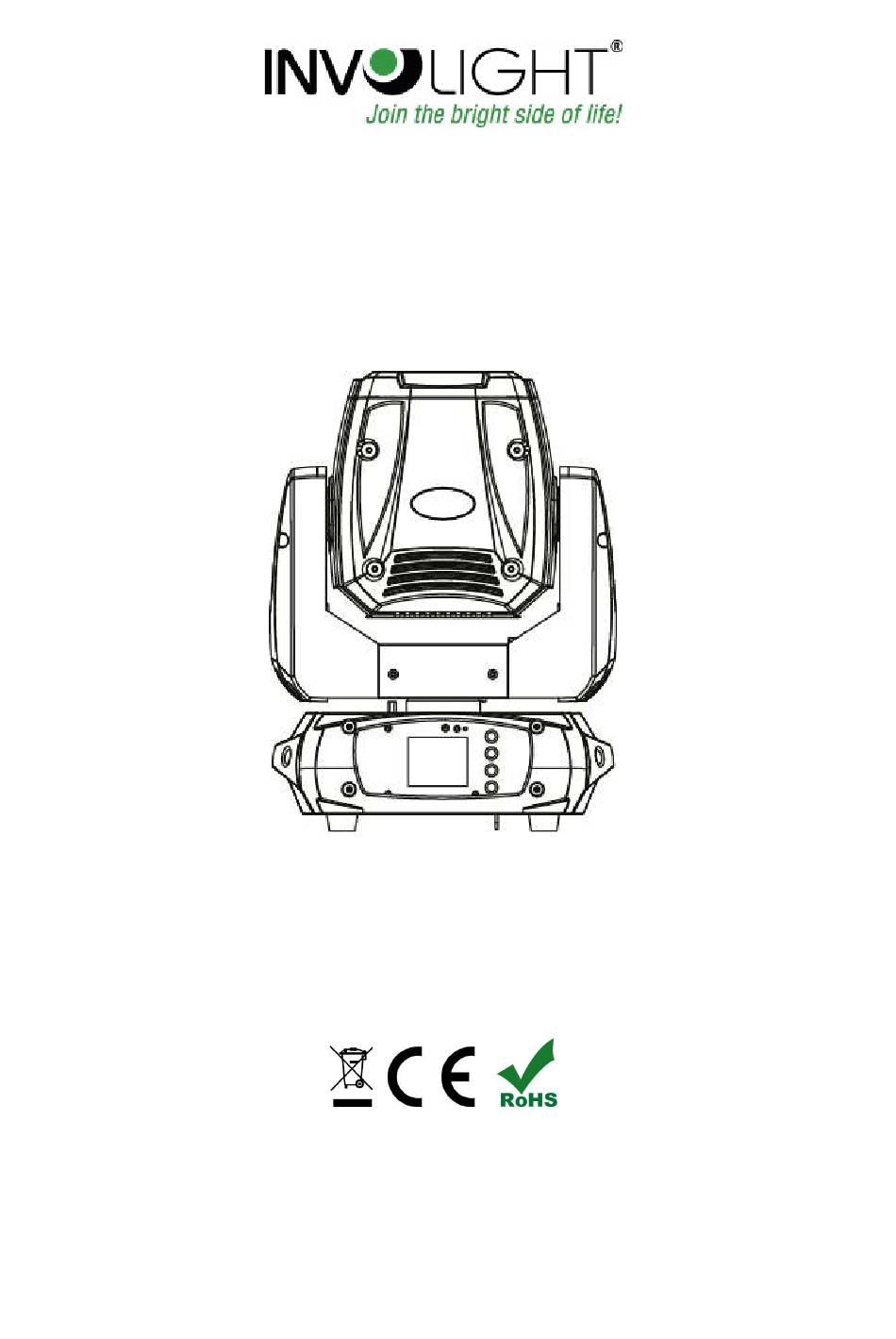

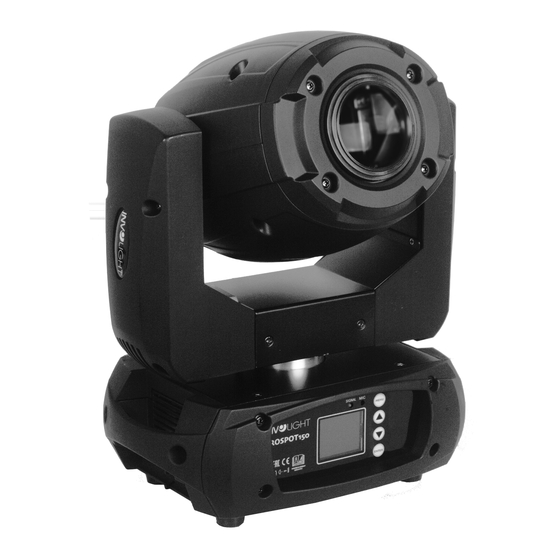

- Seite 1 Bedienungsanleitung ProSpot150 Moving Head Spot...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 Teil 3: Funktionen..........................6 3.1 LED-Display mit 4-Tasten Bedienung. -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „PROSpot150“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „PROSpot150“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 2: Installation
Teil 2: Installation. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss das Gerät mit einem zugelassenen Sicherungsseil gesichert werden. -
Seite 7: Teil 3: Funktionen
Verbinden Sie den „PROSpot150 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LED-Display mit 4-Tasten Bedienung ist das Herzstück des „PROSpot150“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet. -
Seite 8: Verbindungen In Der Betriebsart „Dmx
3.3 Anschlüsse. POWER IN. POWERCON-Kompatibel Netzstromeingang. POWER OUT. POWERCON-Kompatibel Netzstromausgang. DMX OUT. 3-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals. DMX IN. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult) FUSE. Sicherungshalter für F4A 250V Sicherung POWER SWITCH. ON/OFF Schalter Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. -
Seite 9: Verbindungen In Der Betriebsart „Master/Slave
„PROSpot150“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „PROSpot150“ belegt 12 oder 14 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 10 langsam nach schnell 0 - 9 Offen 10 - 19 Gobo 1 20 - 29 Gobo 2 30 - 39 Gobo 3 40 - 49 Gobo 4 50 - 59 Gobo 5 60 - 69 Gobo 6 Goborad 1 70 - 89 Gobo 1 Shake-Effekt von langsam nach schnell 90 - 109 Gobo 2 Shake-Effekt von langsam nach schnell...
-
Seite 11: Teil 5. Fehlerbehebung
97 - 99 Reset für alle anderen Motoren 100 - 119 Automatikprogramm 1 120 - 139 Automatikprogramm 2 140 - 159 Automatikprogramm 3 160 - 179 Automatikprogramm 4 180 - 199 Automatikprogramm 5 200 - 219 Automatikprogramm 6 220 - 239 Automatikprogramm 7 240 - 255 Musikgesteuerter Modus... -
Seite 12: Teil 7: Technische Daten
Teil 7: Technische Daten. PROSpot150 MODELLBEZEICHNUNG: Produktart: LED Moving Head Typ: Spot LED Anzahl: LED Typ: 100 W Abstrahlwinkel: 13° Goborad 1 : 6 Gobo + offen, rotierbar Goborad 2 : 10 Gobo + offen, statisch Farbspektrum: 8 Farben + Weiß... -
Seite 13: Teil 8: Umweltschutz
Teil 8: Umweltschutz. An alle Einwohner der Europäischen Union: Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät nicht mit dem normalen Hausmüll. Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. -
Seite 14: Teil 9: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 ProSpot150 Bestellnummer: A-000000-06092 www.involight.de...
