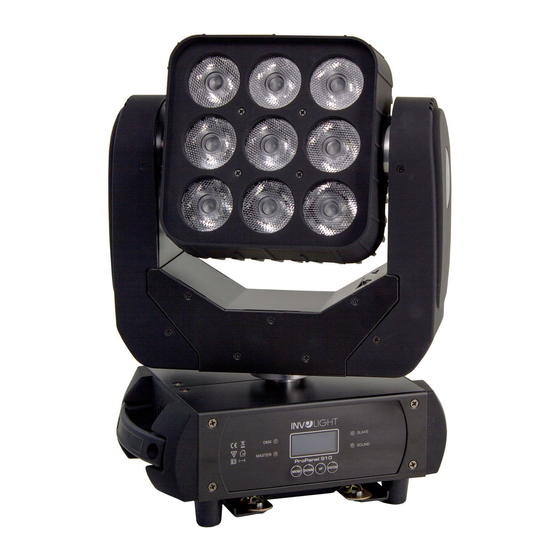

involight ProPanel910 Bedienungsanleitung

Moving head matrix
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
ProPanel910
Moving Head Matrix
Stand: September 2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight ProPanel910

Inhaltszusammenfassung für involight ProPanel910

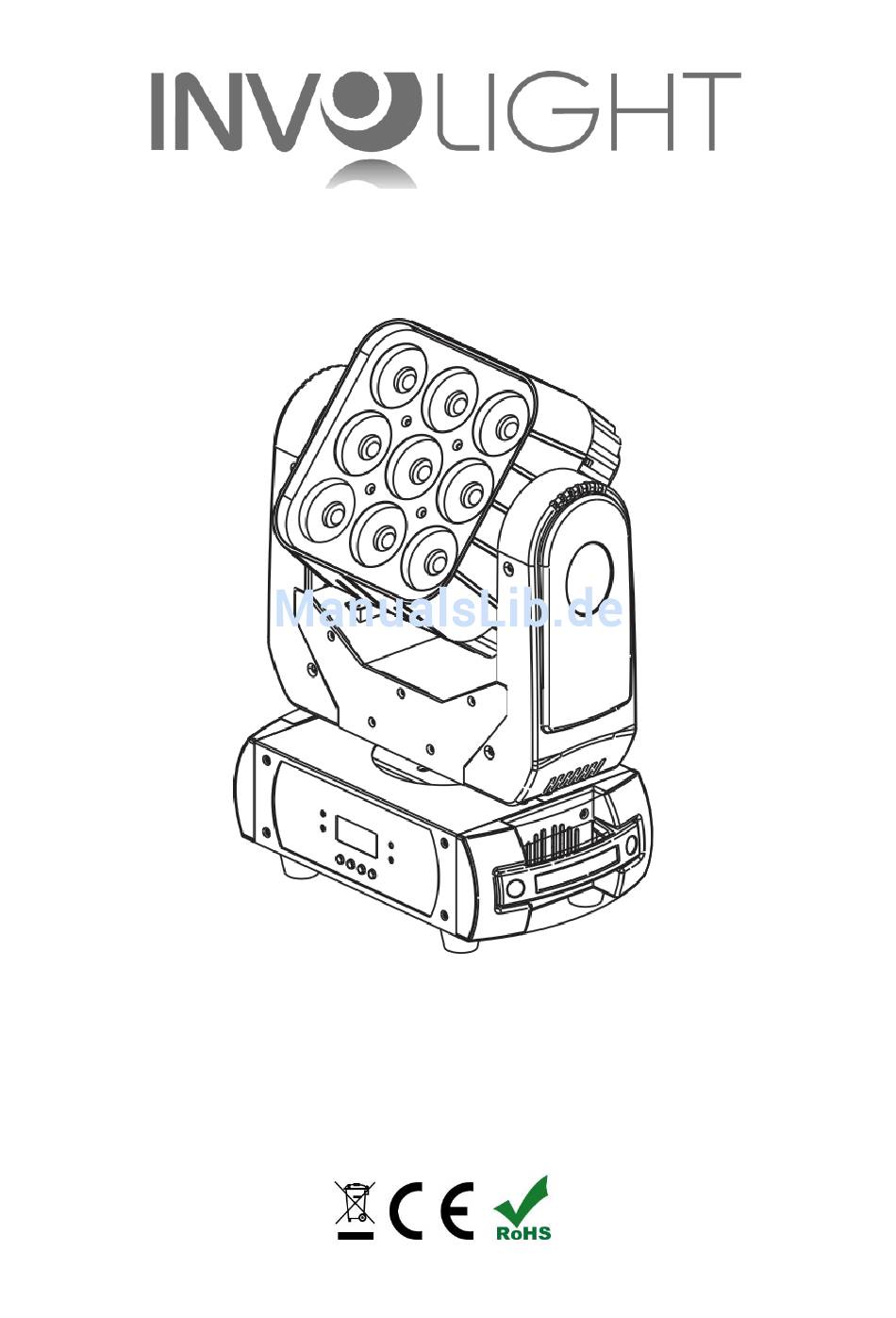

  • Seite 1 Bedienungsanleitung ProPanel910 Moving Head Matrix Stand: September 2017...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 3.1 LCD-Display mit 4-Tasten Bedienung..................5 3.2 Menüstruktur.

  • Seite 3: Teil 1: Warnhinweise

    LED DMX Moving Heads. Damit Ihnen Ihr „ProPanel910“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise.
  • Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.

  • Seite 5: Bestimmungsgemäße Verwendung

    Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „ProPanel910“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des...

  • Seite 6: Teil 2: Installation

    Verbinden Sie den „ProPanel910 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „ProPanel910“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi...

  • Seite 7: Menüstruktur

    3.2 Menüstruktur. Startadresse einstellen. Wählen Sie mit [UP] und [DOWN] einen Wert zwischen 1 und 512. DMX Address 001-512 Drücken Sie [ENTER], um die Einstellung zu bestätigen. Betriebsart „DMX“ Betriebsart „Musiksteuerung“: Wählen Sie mit [UP] und [DOWN] die Option „Sound“ und Sound drücken Sie [ENTER], um die musikgesteuerte Work Mode...

  • Seite 8: Anschlüsse

    3.3 Anschlüsse. 1. Powercon Netzstromeingang. 2. Powercon Netzstromausgang. 3. Sicherungshalter für F4A 250V Sicherung 4. ON/OFF Schalter 5. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult) 6. 3-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals. Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.

  • Seite 9: Verbindungen In Der Betriebsart „Master/Slave

    „ProPanel910“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „ProPanel910“ belegt 15, 21 oder 49 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann.
  • Seite 10 50-64 Puls-Effekt mit abnehmender Geschwindigkeit 65-69 Kein Strobe Effekt (Shutter offen) 70-84 Zufalls-Strobe-Effekt von schnell nach langsam 85-89 Kein Strobe Effekt (Shutter offen) 90-104 Zufalls-Strobe-Effekt von schnell nach langsam 105-109 Kein Strobe Effekt (Shutter offen) 110-124 Zufalls-Strobe-Effekt von schnell nach langsam 125-129 Kein Strobe Effekt (Shutter offen) 130-144...
  • Seite 11 0-255 Dimmer grüne LED 7 von 0 - 100% 0-255 Dimmer blaue LED 7 von 0 - 100% 0-255 Dimmer weiße LED 7 von 0 - 100% 0-255 Dimmer rote LED 8 von 0 - 100% 0-255 Dimmer grüne LED 8 von 0 - 100% 0-255 Dimmer blaue LED 8 von 0 - 100% 0-255...

  • Seite 12: Teil 5. Fehlerbehebung

    Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. ProPanel910 MODELLBEZEICHNUNG: Produktart: LED Moving Head...

  • Seite 13: Propanel910 Abmessungen Und Zeichnungen

    ProPanel910 Abmessungen und Zeichnungen:...

  • Seite 14: Teil 8: Umweltschutz

    INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 15 ProPanel910 Bestellnummer: A-000000-05918 www.destilan-deutschland.de...
