Gerätebeschreibung - Schnellübersicht
Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1

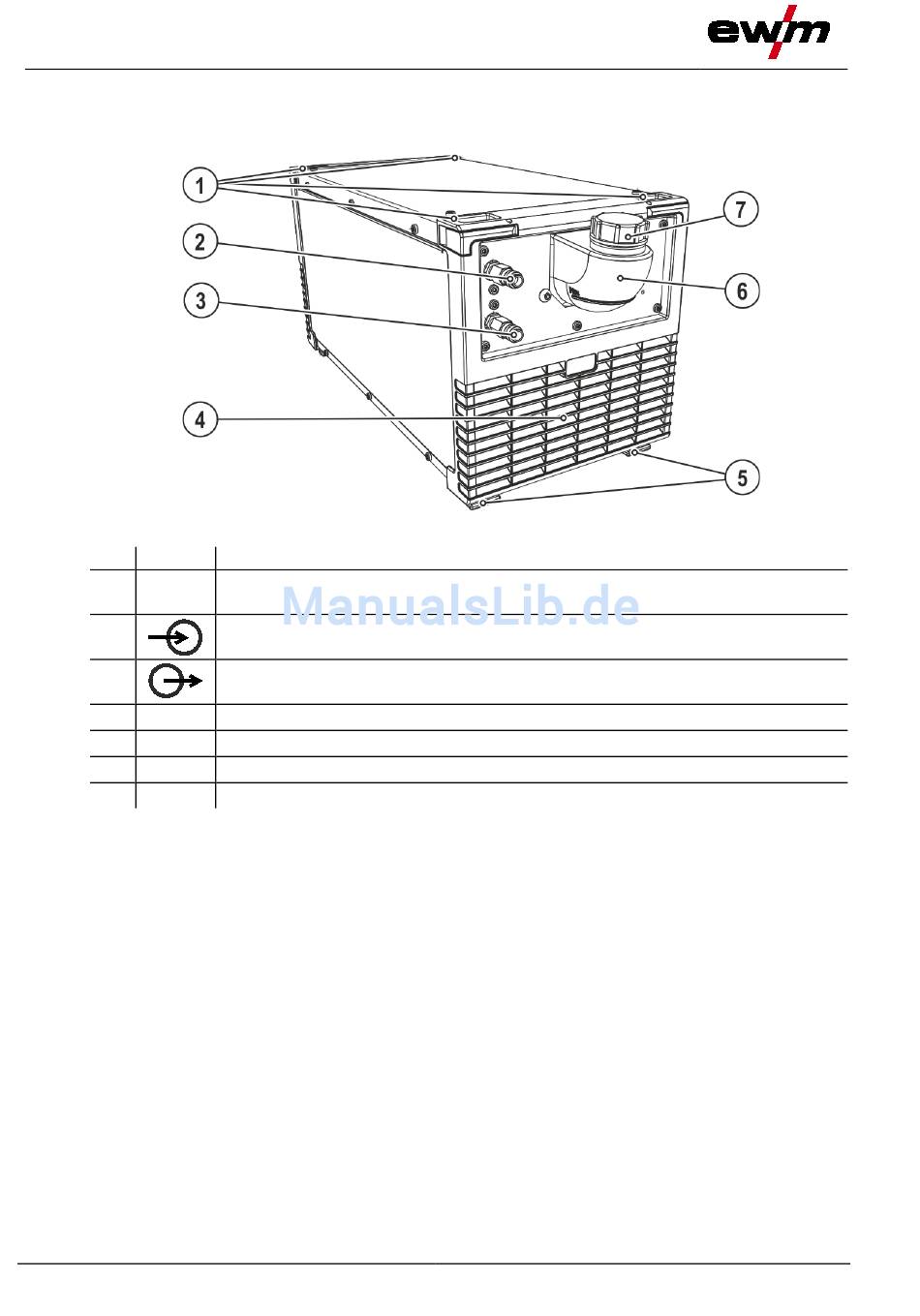

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
Beschreibung
0
Drehverschluss
Verbindet Kühl- und Schweißgerät
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Eintrittsöffnung Kühlluft
Gerätefüße
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Abbildung 4-1
099-008598-EW500
15.05.2017
