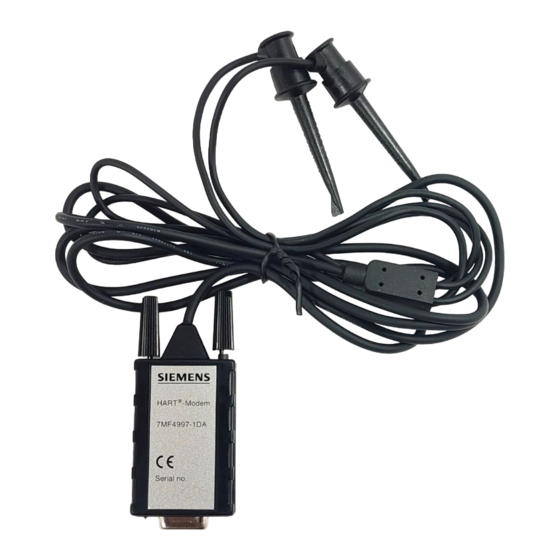

- Seite 1 Koppelmodul (HART--Modem) für SIMATIC PDM Interface (HART modem) for SIMATIC PDM 7MF4997--1DA Betriebsanleitung Operating Instructions Ausgabe Februar 2002 Edition February 2002 C73000--B7164--C170--2 1 / 16...
- Seite 2 Koppelmodul für SIMATIC PDM Betriebsanleitung Interface for SIMATIC PDM Operating Instructions / 16 C73000--B7164--C170--2...
- Seite 3 Betriebsanleitung Koppelmodul für SIMATIC PDM Operating Instructions Interface for SIMATIC PDM Koppelmodul (HART--Modem) für SIMATIC PDM Übersicht Wir gratulieren Ihnen zum Kauf des Koppelmoduls für SIMATIC PDM. Das Koppelmodul ermöglicht es Ihnen, mit der jeweiligen Software (nicht im Lieferumfang enthalten), von einem PC aus über dessen serielle Schnittstelle mit den entsprechenden HART--Geräten zu kommunizieren.
- Seite 4 Koppelmodul für SIMATIC PDM Betriebsanleitung Interface for SIMATIC PDM Operating Instructions Vorbereitungen 1. Hardware-- und Software--Voraussetzungen Das Koppelmodul mit Anschlußkabel; Computer mit mindestens einer seriellen Schnittstelle (RS232C); 9--poliger DB--9--Stecker an mindestens einer seriellen Schnittstelle, oder 25--poliger DB--25--Stecker mit DB--25/DB--9--Konverterkabel (Konverterkabel nicht im Lieferum- fang enthalten).
- Seite 5 Betriebsanleitung Koppelmodul für SIMATIC PDM Operating Instructions Interface for SIMATIC PDM Beschreibung der Anschlüsse und des Anschlußkabels Das Koppelmodul besitzt computerseitig einen 9--poligen seriellen An-- schlußbuchsenstecker DB--9 und prozeßseitig ein 2--adriges Anschlußkabel mit Prüfklemmen. Bürde Hilfsenergie (250 Ω) Hand Held- - Koppel- Communicator modul...
- Seite 6 Koppelmodul für SIMATIC PDM Betriebsanleitung Interface for SIMATIC PDM Operating Instructions Stellen Sie Ihre Software auf die serielle Schnittstelle (COM--Port) ein, an der Sie das Koppelmodul angeschlossen haben. Das Koppelmodul ist potentialgetrennt und polaritätsunempfindlich. Die Potentialtren- nung ermöglicht es Ihnen, das Koppelmodul über den Stromfühler oder über das Feld- gerät anzuschließen.
- Seite 7 Betriebsanleitung Koppelmodul für SIMATIC PDM Operating Instructions Interface for SIMATIC PDM Technische Daten Elektrische Daten: Stromversorgung: Keine externe Versorgung nötig. System wird über RS232--Eingänge versorgt. Mit RS232 kompatibel (von +/-- 4V bis +/--12V). Versorgungsstrom: l,5mA pro +/--4V--Eingang 4,0mA pro +/--12V--Eingang Stromversorgung gleichzeitig über alle RS232-- Eingänge, unabhängig von dem Zustand.
- Seite 8 Koppelmodul für SIMATIC PDM Betriebsanleitung Interface for SIMATIC PDM Operating Instructions RS232 Anschlußbelegung Stift Impedanz Spannungspegel* Eingänge: Nr. Ohm Eins/wahr Leerstelle/falsch Datenübertragung 100K + % Versorgungsstrom 2 bis 12 V --12 bis 0 V Datenübertragungs-- % Versorgungsstrom aufforderung (DTR) 4 + DSR Laststrom 2 bis 12 V --12 bis 0 V...
- Seite 15 Betriebsanleitung Koppelmodul für SIMATIC PDM Operating Instructions Interface for SIMATIC PDM / 16 C73000--B7164--C170--2...
- Seite 16 Koppelmodul für SIMATIC PDM Betriebsanleitung Interface for SIMATIC PDM Operating Instructions / 16 C73000--B7164--C170--2...
