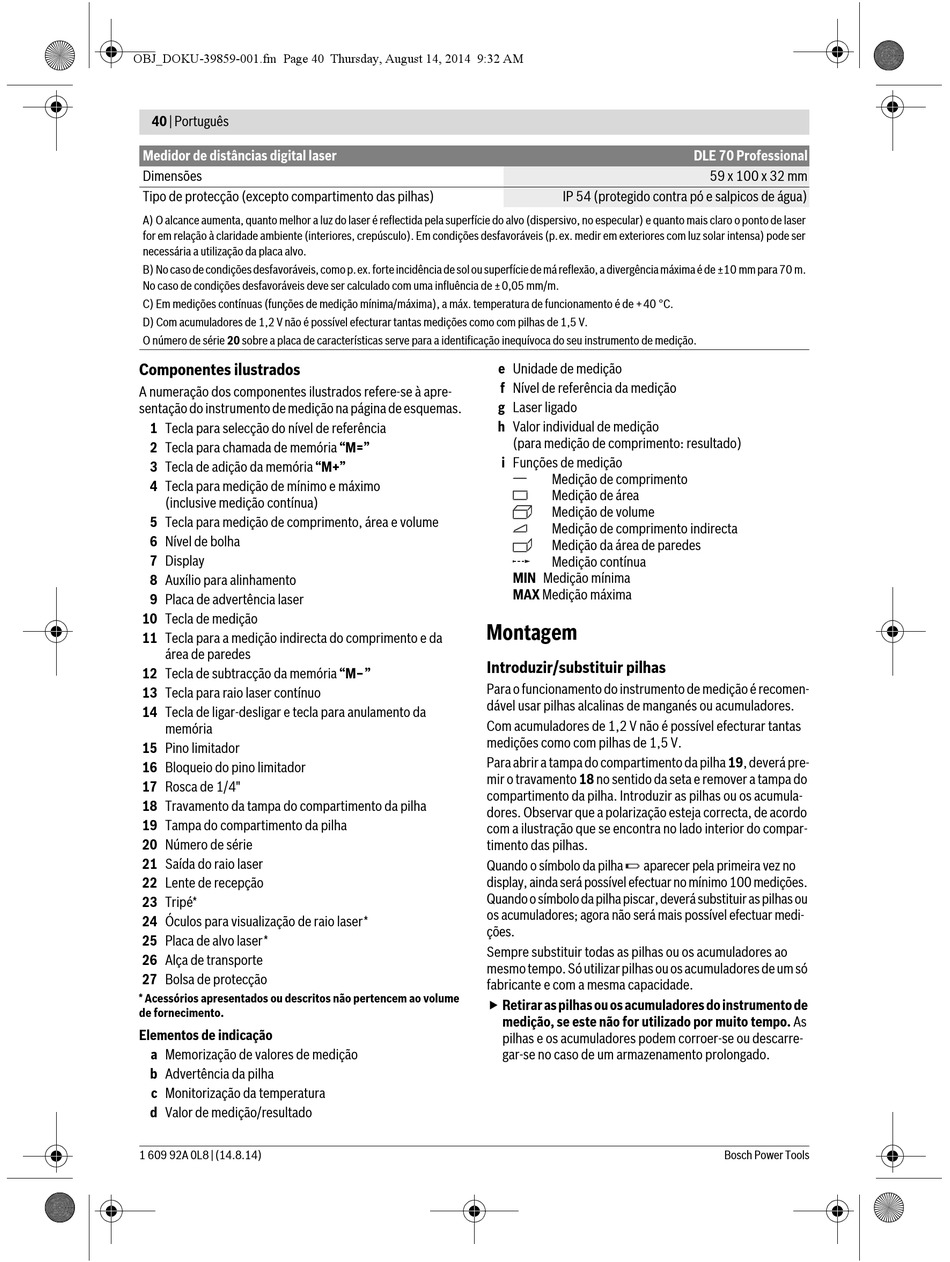

OBJ_DOKU-39859-001.fm Page 40 Thursday, August 14, 2014 9:32 AM
40 | Português
Medidor de distâncias digital laser
Dimensões
Tipo de protecção (excepto compartimento das pilhas)
A) O alcance aumenta, quanto melhor a luz do laser é reflectida pela superfície do alvo (dispersivo, no especular) e quanto mais claro o ponto de laser
for em relação à claridade ambiente (interiores, crepúsculo). Em condições desfavoráveis (p.ex. medir em exteriores com luz solar intensa) pode ser
necessária a utilização da placa alvo.
B) No caso de condições desfavoráveis, como p.ex. forte incidência de sol ou superfície de má reflexão, a divergência máxima é de ±10 mm para 70 m.
No caso de condições desfavoráveis deve ser calculado com uma influência de ±0,05 mm/m.
C) Em medições contínuas (funções de medição mínima/máxima), a máx. temperatura de funcionamento é de +40 °C.
D) Com acumuladores de 1,2 V não é possível efecturar tantas medições como com pilhas de 1,5 V.
O número de série 20 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-
sentação do instrumento de medição na página de esquemas.
1 Tecla para selecção do nível de referência
2 Tecla para chamada de memória "M="
3 Tecla de adição da memória "M+"
4 Tecla para medição de mínimo e máximo
(inclusive medição contínua)
5 Tecla para medição de comprimento, área e volume
6 Nível de bolha
7 Display
8 Auxílio para alinhamento
9 Placa de advertência laser
10 Tecla de medição
11 Tecla para a medição indirecta do comprimento e da
área de paredes
12 Tecla de subtracção da memória "M–"
13 Tecla para raio laser contínuo
14 Tecla de ligar-desligar e tecla para anulamento da
memória
15 Pino limitador
16 Bloqueio do pino limitador
17 Rosca de 1/4"
18 Travamento da tampa do compartimento da pilha
19 Tampa do compartimento da pilha
20 Número de série
21 Saída do raio laser
22 Lente de recepção
23 Tripé*
24 Óculos para visualização de raio laser*
25 Placa de alvo laser*
26 Alça de transporte
27 Bolsa de protecção
* Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento.
Elementos de indicação
a Memorização de valores de medição
b Advertência da pilha
c Monitorização da temperatura
d Valor de medição/resultado
1 609 92A 0L8 | (14.8.14)
IP 54 (protegido contra pó e salpicos de água)
e Unidade de medição
f Nível de referência da medição
g Laser ligado
h Valor individual de medição
(para medição de comprimento: resultado)
i Funções de medição
Medição de comprimento
Medição de área
Medição de volume
Medição de comprimento indirecta
Medição da área de paredes
Medição contínua
MIN Medição mínima
MAX Medição máxima
Montagem
Introduzir/substituir pilhas
Para o funcionamento do instrumento de medição é recomen-
dável usar pilhas alcalinas de manganés ou acumuladores.
Com acumuladores de 1,2 V não é possível efecturar tantas
medições como com pilhas de 1,5 V.
Para abrir a tampa do compartimento da pilha 19, deverá pre-
mir o travamento 18 no sentido da seta e remover a tampa do
compartimento da pilha. Introduzir as pilhas ou os acumula-
dores. Observar que a polarização esteja correcta, de acordo
com a ilustração que se encontra no lado interior do compar-
timento das pilhas.
Quando o símbolo da pilha aparecer pela primeira vez no
display, ainda será possível efectuar no mínimo 100 medições.
Quando o símbolo da pilha piscar, deverá substituir as pilhas ou
os acumuladores; agora não será mais possível efectuar medi-
ções.
Sempre substituir todas as pilhas ou os acumuladores ao
mesmo tempo. Só utilizar pilhas ou os acumuladores de um só
fabricante e com a mesma capacidade.
 Retirar as pilhas ou os acumuladores do instrumento de
medição, se este não for utilizado por muito tempo. As
pilhas e os acumuladores podem corroer-se ou descarre-
gar-se no caso de um armazenamento prolongado.
DLE 70 Professional
59 x 100 x 32 mm
