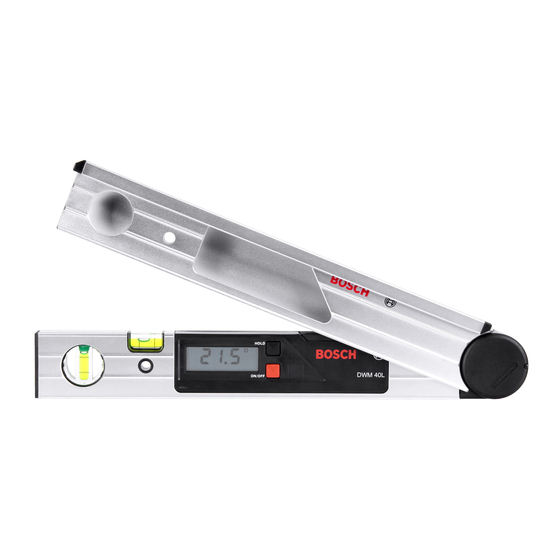

Bosch DWM 40 L PROFESSIONAL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Messgeräte
  5. DWM 40 L Professional
  6. Bedienungsanleitung
Bosch DWM 40 L PROFESSIONAL Bedienungsanleitung

Bosch DWM 40 L PROFESSIONAL Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DWM 40 L PROFESSIONAL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 5

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
OBJ_BUCH-167-002.book Page 1 Wednesday, October 18, 2006 1:5
DWM 40 L
DWM 40 L Set
PROFESSIONAL
Bedienungsanleitung . . . . . . . 6
Operating instructions . . . . . 13
Instructions d'emploi . . . . . . . 20
Instrucciones de servicio . . . 27
Manual de instruções . . . . . . 34
Istruzioni d'uso . . . . . . . . . . . . 41
Gebruiksaanwijzing . . . . . . . . 48
Betjeningsvejledning. . . . . . . 55
Bruksanvisning . . . . . . . . . . . . 61
Brukerveiledningen . . . . . . . . 67
Käyttöohje . . . . . . . . . . . . . . . . 73
Οδηγία χειρισµού . . . . . . . . . . 79
Kullanım kılavuzu . . . . . . . . . . 87
取扱説明書
. . . . . . . . . . . . . . . . . 93
操作指南
. . . . . . . . . . . . . . . . . . . 99
