K a p i t e l 3 : Ö l b re n n e r B 2 0 / B 3 5

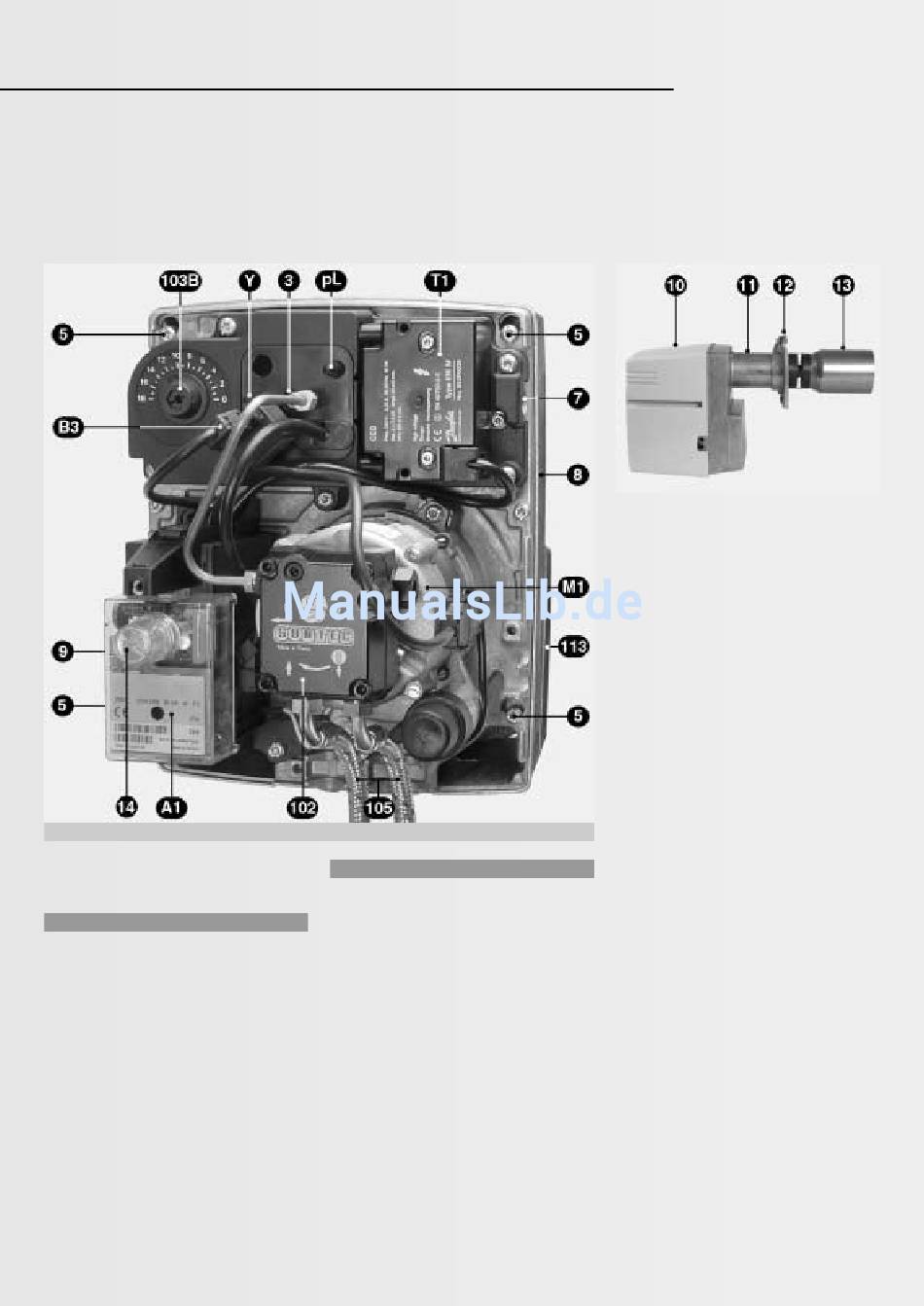

Bild 3.1: Ölbrenner
ROTEX A1 BO 20i ab Herstell-Nr. 25 25 87
ROTEX A1 BO 35i ab Herstell-Nr. 35 06 22

Kurzbeschreibung

Die serienmäßig eingesetzten Brenner ent-
sprechen in Aufbau und Funktion der EN 267.
Die spezielle Konstruktion des Brennerkopfes
mit interner Abgasrezirkulation ermöglicht
eine mit hohem Wirkungsgrad ablaufende
stickoxidarme Verbrennung.
[ 14 ]

Brennerstart

Zur Reduzierung der Schadstoffemissionen
während der Startphase wird das Heizöl vorge-
wärmt. Dazu wird bei Brennerfreigabe seitens
der Kesselregelung zuerst die Düsenstangen-
heizung eingeschaltet. Dies wird durch Auf-
leuchten der orangenen Leuchtdiode am
Ölfeuerungsautomat angezeigt. Bei Erreichen
der Ölvorwärmtemperatur gibt ein Thermostat
in der Düsenstangenheizung den Programm-
ablauf frei. Die Aufheizzeit bei Kaltstart
beträgt ca. 2 Minuten.
A1 Ölfeuerungsautomat
B3 UVD Flammenwächter
M1 Elektromotor für Pumpe und Luftrad
pL Luftdrucknippel
T1 Zündtransformator
Y Regelskala Rezirkulationsöffnung
3 Einstellschraube Rezirkulationsöffnung
5 Befestigungsschrauben Geräteplatte
7 Einhängewinkel
8 Gehäuse
9 7-polige Anschlussbuchse (verdeckt)
10 Abdeckhaube
11 Brennerrohr
12 Rohrhalter mit Anschlussflansch und
Isolationsunterlage
13 Flammenrohr (Beipack)
14 Entriegelungsknopf
102 Ölpumpe
103B Luftmengeneinstellung
105 Ölschläuche
113 Luftkasten
