BETRIEBSANLEITUNG
5.13 Wartung der Sauerstoffsonde
Erstnutzung der Sonde
Um die Sonde von Anfang an in gutem Zustand zu erhalten, sollten zuerst das Elektrolyt der Sonde
aufgefüllt werden.
Nach längerer Nutzung der Sonde
Wann immer eine exakte Gerätekalibrierung scheitert, oder kein stabiler Messwert erzielt werden kann,
prüfen Sie ob der Elektrolytstand im Sondenkopf zu gering oder die Membran verschmutzt ist (soweit es
sich um eine Sonde mit Membran handelt).
Hintergrund einer Sonde mit Membran im Messkopf: Hierbei handelt es sich um eine dünne Membran
aus Teflon, welche in der Sondenspitze montiert ist. Diese Membran ist für die Sauerstoffmoleküle
durchgängig, nicht jedoch für die deutlich größeren Moleküle welche im Elektrolyt enthalten sind. Durch
diese Charakteristik kann sich der Sauerstoff im Elektrolyt der Sonde umfänglich ausbreiten und seine
Konzentration gemessen werden.

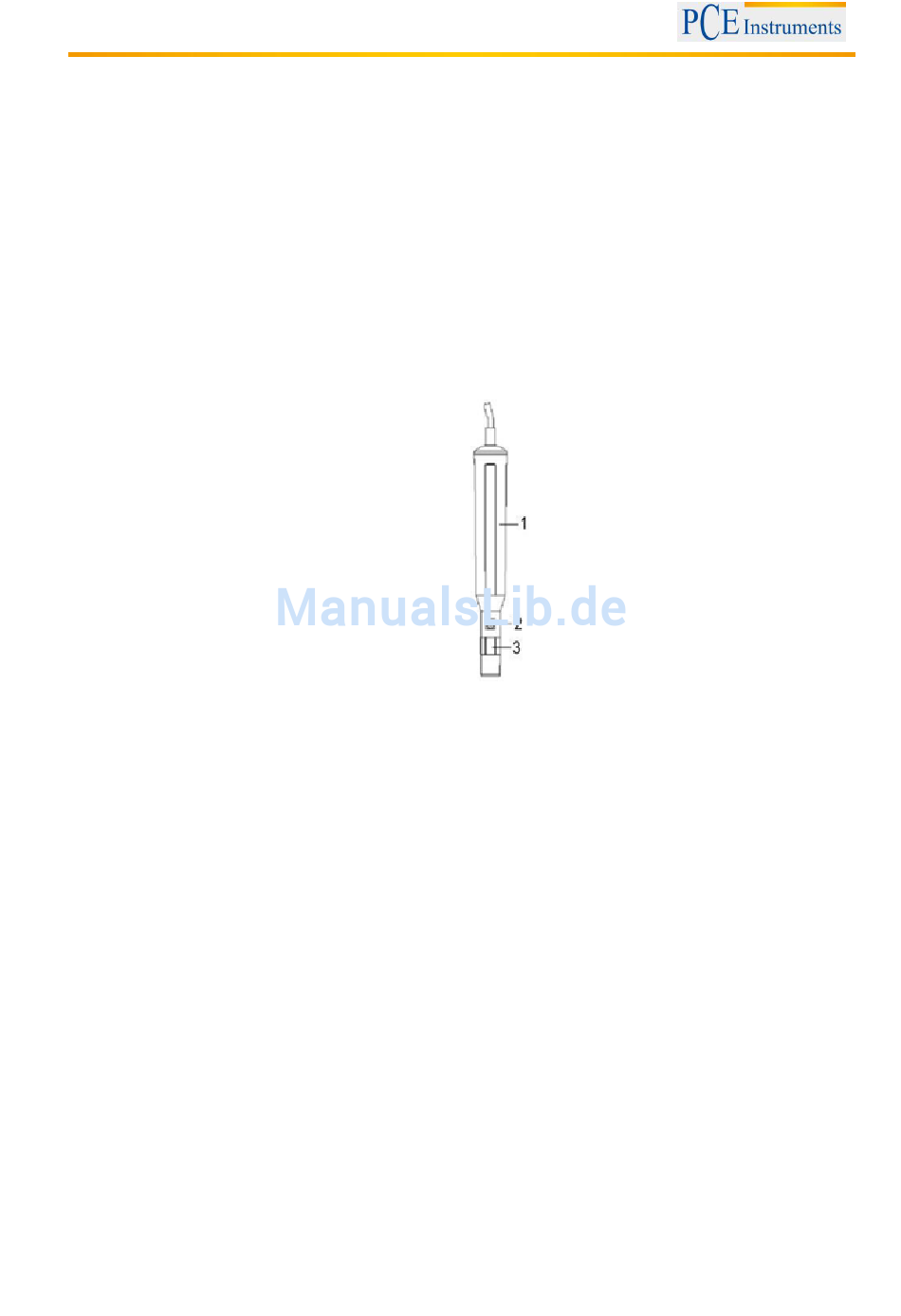

Auffüllen des Elektrolyts
(1) Gehäuse
(2) Temperatursensor
(3) Sondenkopf
1. Schrauben Sie den Sondenkopf (3) ab
2. Schütten Sie das alte Elektrolyt aus dem Sondenkopf
3. Füllen Sie den Sondenkopf mit neuem Elektrolyt (OXEL-3)
4. Verschrauben Sie den Sondenkopf wieder mit dem Gehäuse
Hinweis: Wenn die Sonde nicht benutzt wird, sollte diese in die Schutzflasche eingeschoben werden.
5.14 Andere Funktionen
Data-Hold
Einmaliges Drücken der Hold-Taste (3) während der Messung sorgt dafür dass die Displayanzeige
festgeschrieben („eingefroren") und das HOLD-Symbol angezeigt wird. Die Funktion wird durch erneutes
Drücken der Hold-Taste aufgehoben.
Datenspeicherung
Die Funktion „Data record" speichert die Maximal- und Minimalwerte. Drücken Sie die REC-Taste (4)
einmalig um die Speicherfunktion zu aktivieren. Das REC-Symbol wird angezeigt. Bei eingeschalteter
REC-Funktion:
• Durch einmaliges Drücken der REC-Taste erscheinen der Maximalwert und das Symbol „REC MAX".
Wenn Sie den Maximalwert löschen möchten, drücken Sie die Hold-Taste (3) einmalig. Es wird nur noch
das Symbol „REC" angezeigt und die Speicherfunktion wird fortgesetzt.
• Erneutes Drücken der REC-Taste bewirkt lässt den Minimalwert erscheinen. Gleichzeitig wird
„REC. MIN" angezeigt. Wenn Sie den Minimalwert löschen möchten, drücken Sie die Hold-Taste
einmalig. Es wird nur noch das Symbol „REC" angezeigt und die Speicherfunktion wird
fortgesetzt.
• Um die Speicherfunktion zu beenden, drücken Sie die REC-Taste für mindestens zwei
Sekunden. Das Display zeigt die aktuelle Messung an.
12
