Inhaltszusammenfassung für PCE Instruments PCE-DPM 10

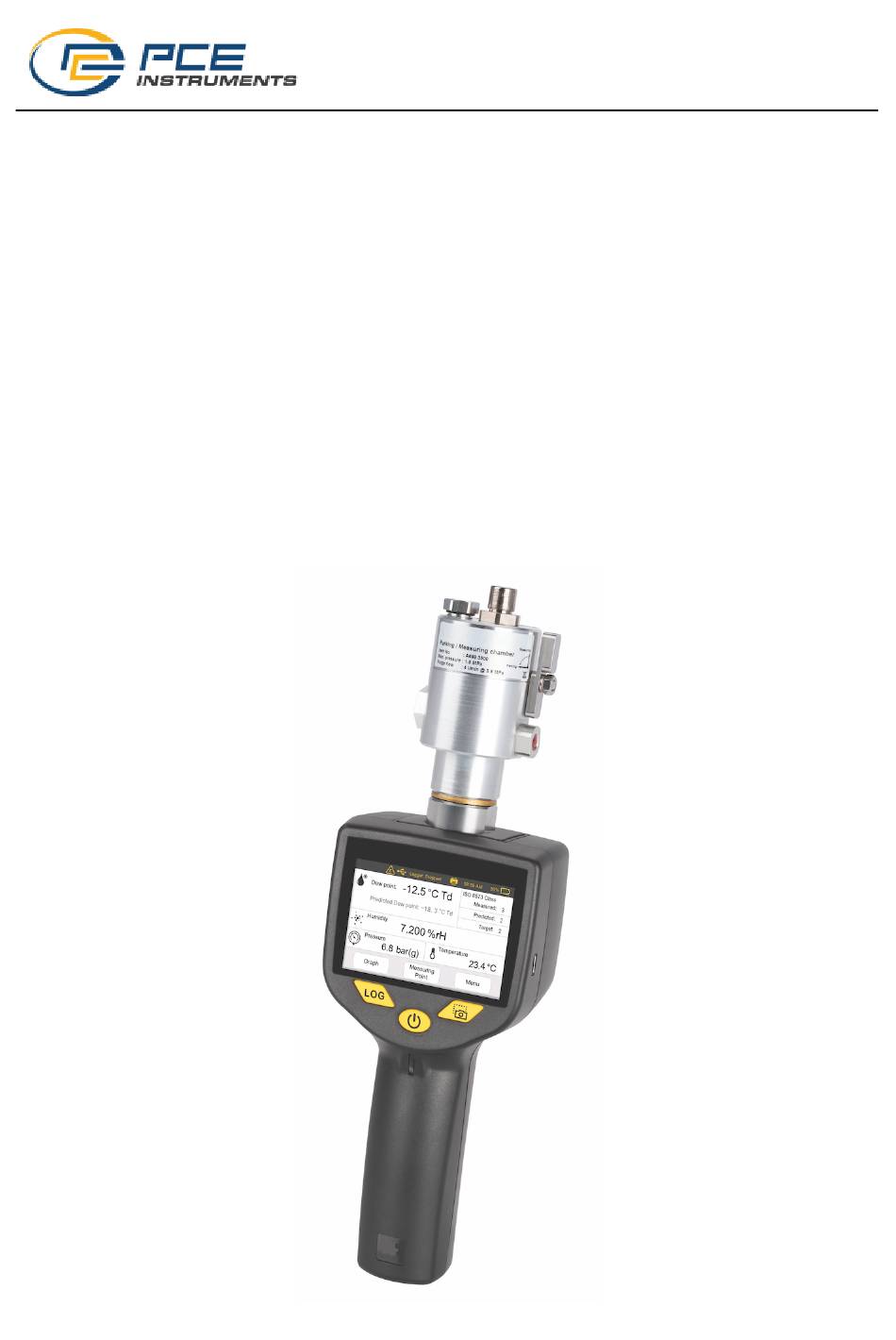

- Seite 1 Deutsch Gebrauchs- und Montageanleitung PCE-DPM 10 Mobiles Taupunktmessgerät...
- Seite 2 Garantie und der Hersteller wird von jeglicher Haftung ausgeschlossen. Das Gerät ist ausschließlich für den beschriebenen Zweck bestimmt und darf nur dafür verwendet werden. PCE INSTRUMENTS iTEC GmbH bietet keine Garantie für andere Anwendungen. PCE-DPM 10...
- Seite 3 8.8 Exportieren von Logger-Dateien auf einen PC........30 8.9 PDF-Bericht auf PC exportieren.............31 8.10 Update der Firmware..............32 9 Messkammern (Optionales Zubehör)...........33 9.1 Standard-Messkammer (A699 3500)..........33 9.2 Bypass-Messkammer (A699 3501)..........33 10 Kalibrierung...................34 10.1 Kalibrierung des Taupunkts............34 10.2 Druck-Kalibrierung ..............34 11 Wartung..................35 12 Entsorgung..................35 PCE-DPM 10...
- Seite 4 Verletzungen oder sogar zum Tod führen kann! • Berücksichtigen Sie alle Vorschriften für Elektroinstallationen. • Das System muss während der Wartungsarbeiten von jeglicher Stromversorgung getrennt werden. • Jegliche elektrische Arbeit am System ist nur von autorisierten qualifizierten Personen erlaubt. PCE-DPM 10...
- Seite 5 • Es ist nicht erlaubt, das Produkt zu zerlegen. ACHTUNG! Messwerte können durch eine Fehlfunktion beeinflusst werden! Das Produkt muss ordnungsgemäß installiert und regelmäßig gewartet werden. Andernfalls kann es zu falschen Messwerten kommen, was zu falschen Ergebnissen führen kann. PCE-DPM 10...
- Seite 6 • Vermeiden Sie direkte UV- und Sonneneinstrahlung während der Lagerung. • Für die Lagerung muss die Luftfeuchtigkeit < 80% rH ohne Kondensation betragen. 2 Eingetragene Marken MODBUS ® Registered trademark of the Modbus Organization, Hopkinton, USA Android™, Registered trademarks of Google LLC Google Play PCE-DPM 10...
- Seite 7 Taupunkts in der industriellen Anwendung innerhalb der zulässigen Betriebsparameter ausgelegt ist. Diese Parameter finden Sie im Kapitel Technische Daten auf Seite 8. Der PCE-DPM 10 kann die folgenden Werte für Druckluft oder Gas messen und anzeigen: • Taupunkt, Standardeinheit: °C Td •...
- Seite 8 -0.1 … 1.6 MPa (g) * Feuchtigkeit Medium: 0 … 90% rH Umgebung: 0 … 80% rH Gehäusematerial PC + ABS Schutzklasse IP30 Abmessungen siehe Maßzeichnung auf Seite Display 3,5-Zoll-Farb-LCD-Touchscreen Gewicht 2,7 kg Komplettsatz im Transportkoffer Kamera 5,0 Megapixel (nur mit Smart-Features) PCE-DPM 10...
- Seite 9 ± 2°C Td (-70 ... 0/+20 ... +50°C Td) ± 3°C Td (-100 ... -70°C Td) Temperatur: ± 0,3°C Druck: 0,5% FS Wiederholbarkeit ± 0.5°C Angegebene Genauigkeit Umgebung/Prozesstemperatur: 23°C ± 3°C Umgebungsfeuchte: 0 ... 80% rH, keine Kondensation PCE-DPM 10...
- Seite 10 6 Abmessungen 6 Abmessungen PCE-DPM 10...
- Seite 11 7 Installation Bitte stellen Sie sicher, dass alle unten aufgeführten Komponenten in Ihrem Paket enthalten sind. Anz. Beschreibung Art-Nr. PCE-DPM 10 Mobiles Taupunktmessgerät P600 0520 mit Datenlogger - Messkammer mit Parkfunktion - USB-OTG-Speicherstick - 1,5 m PTFE-Schlauch 6 mm mit...
- Seite 12 Nasse und kontaminierte Schläuche können die Messung negativ beeinflussen und sollten durch einen trockenen und sauberen Schlauch ersetzt werden. 2. Verbinden Sie den Teflonschlauch mit der Messkammer. 3. Schließen Sie die Schnellkupplung am anderen Ende des Teflonschlauchs an den Prozess an. PCE-DPM 10...
- Seite 13 Verwenden Sie dazu das im Lieferumfang enthaltene Ladegerät. 1. Schließen Sie das USB-Kabel an das Taupunktmessgerät und das Ladegerät an. 2. Stecken Sie das Ladegerät in Ihre Netzsteckdose. 3. Das Taupunktmessgerät zeigt den Ladefortschritt an. Versuchen Sie immer bis 100% zu laden. PCE-DPM 10...
- Seite 14 3. Schrauben Sie die Messkammer von der Sensoreinheit ab. 4. Schrauben Sie die Messkammer auf die neue Sensoreinheit. 5. Stecken Sie die neue Sensoreinheit zusammen mit der Messkammer zurück in das Messgerät. 6. Ziehen Sie die beiden Schrauben fest. PCE-DPM 10...
- Seite 15 So greifen Sie auf das Logger-Menü zu, um die Protokollrate und den Modus einzurichten. Power On/off Zum Ein- oder Ausschalten halten Sie die Taste >3 Sekunden lang gedrückt. Snap-Shot Um schnell eine Bildschirmfoto der aktuellen Messungen für den späteren Druck aufzuzeichnen. (Smart- Features) PCE-DPM 10...
- Seite 16 Messdaten aufzeichnet. Zeigt an, dass ein Wireless-Drucker mit dem Gerät verbunden ist. Zeigt die aktuelle Uhrzeit an Gibt die Akkukapazität des Geräts an. Es zeigt auch an, ob der Akku leer ist oder geladen wird. PCE-DPM 10...
- Seite 17 Seite 27 Zeigt den gemessenen Taupunktwert in der ausgewählten Einheit an. Der vorhergesagte Taupunkt ist nur verfügbar, wenn der PCE-DPM 10 mit intelligenten Funktionen bestellt wird. Um die Einheit des Taupunkts zu ändern, drücken Sie auf diesen Bereich, und ein Popup-Fenster wird angezeigt, in dem Sie die Einheit ändern können.
- Seite 18 Sie auswählen können. 8.4 Menü Das Gerätemenü bietet verschiedene Vorgänge wie das Anschließen eines Druckers, das Lesen von Geräteinformationen und vieles mehr. Unten ist die Baumstruktur des Gerätemenüs. Die folgenden Abschnitte enthalten eine ausführliche Beschreibung für jedes Menü. PCE-DPM 10...
- Seite 19 8 Betrieb PCE-DPM 10...
- Seite 20 Serviceunternehmens ein, die im Bericht angezeigt werden sollen. Weitere Informationen finden Sie im Abschnitt 8.4.6 auf Seite 25. Ortsinformation Um die Kundeninformationen einzugeben, in denen das Audit durchgeführt wird. Weitere Informationen finden Sie im Abschnitt 8.4.7 auf Seite 26. PCE-DPM 10...
- Seite 21 • Einzelheiten finden Sie im Abschnitt 8.4.8 Wireless-Drucker auf Seite 26 Sprache Um die Sprache der Benutzeroberfläche zu ändern. Eine Liste der verfügbaren Sprachen wird im Menü angezeigt. Display- • Um die Displayhelligkeit anzupassen und die Einstellungen automatische Anpassung der Helligkeit zu PCE-DPM 10...
- Seite 22 Ermöglicht Ihnen die Durchführung der Sensorkalibrierung. Kalibrierung Letzte Zeigt den Kalibrierungsstatus der Sensoreinheit an. Kalibrierung Sie können sehen, wann die letzte Kalibrierung der installierten Sensoreinheit war. Einpunkt- Durchführen einer Einpunkt-Kalibrierung der Kalibrierung Druckmessung durch den Benutzer. Druck Einpunkt- Durchführen einer Einpunkt-Kalibrierung der PCE-DPM 10...
- Seite 23 • Um den Messpunkt einzugeben, an dem die Luft gemessen wird. Zum Beispiel Ausgang Trockner 1 • Wird im gedruckten Bericht angezeigt. Kundeninformat • Um den Namen Ihres Kunden einzugeben, wo ionen* die Messung durchgeführt wird. Zum Beispiel PCE-DPM 10...
- Seite 24 ◦ Verwenden Sie die kostenlose Software S4A, um die Dateien auf einem PC zur Analyse zu öffnen. Datei • Zeigt die Liste der aufgenommenen Dateien an. ausdrucken • Um die Informationen einer Datei anzuzeigen, wählen Sie die Datei aus. PCE-DPM 10...
- Seite 25 Speichers an. 8.4.5 Geräte-Info Zeigt die grundlegenden Informationen des Handgeräts an. • Seriennummer des Hauptgeräts • Firmware-Version des Hauptgeräts • Hardwareversion des Hauptgeräts • installierter Sensortyp • Seriennummer der Sensoreinheit • Firmware-Version der Sensoreinheit • Hardwareversion der Sensoreinheit PCE-DPM 10...
- Seite 26 Sie den Schalter um. Um einen Drucker anzuschließen, aktivieren Sie ihn. Verbundener • Um Drucker in der Nähe anzuzeigen, drücken Drucker Sie diese Taste und wählen Sie dann den Drucker aus, den Sie verbinden oder trennen möchten. PCE-DPM 10...
- Seite 27 8 Betrieb 8.5 Diagramm Der PCE-DPM 10 bietet eine grafische Analyse für die Messung direkt auf dem Gerät. Das Diagramm zeigt eine Kurve für jeden Messwert. Sie können die Kurven aktivieren oder deaktivieren. Die Skalierung der Y-Achse kann automatisch eingestellt oder manuell angepasst werden.
- Seite 28 • Zeigen Sie die Dateiinformationen an, indem Sie eine Datei auswählen. • Zeigen Sie die Druckvorschau an und zeigen Sie die Messergebnisse auf dem Gerät an • Drucken Sie eine Datei mit dem Wireless-Drucker, indem Sie auf Drucken klicken. PCE-DPM 10...
- Seite 29 8 Betrieb 8.7 Smart Features Der PCE-DPM 10 kann optional mit Smart Features bestellt werden (A1373). Zu den Smart-Funktionen gehören: • Momentaufnahme der Messung • Vorhersage des Taupunkt-Endwerts • Kamera • Bericht Manager Diese Funktion dient zum Erstellen und Exportieren von PDF- Dateien nach dem ISO 8573-1-Standard.
- Seite 30 8 Betrieb Vorhersage des • Der PCE-DPM 10 bietet einen einzigartigen Taupunkt- Taupunkt-Endwert-Vorhersage-Algorithmus als Endwerts integrierte Technologie. • Basierend auf der Taupunktmessungskurve kann der Algorithmus den Endwert vorhersagen, bevor der Endwert tatsächlich erreicht wird. • Mit dieser Funktion können Sie den Taupunktendwert in einer minimalen Zeitspanne vorhersagen.
- Seite 31 USB-Laufwerk auf einen PC exportieren. Folgen Sie den nachstehenden Schritten, um den PDF-Bericht zu erstellen und zu exportieren: 1. Öffnen Sie das PCE-DPM 10-Gerätemenü und rufen Sie das Menü Dateien auf (weitere Informationen finden Sie unter 8.4.4 Dateien auf Seite 24).
- Seite 32 Akkukapazität größer als 20% ist. 1. Laden Sie die neue Firmware-Datei auf das USB-Laufwerk. 2. Schalten Sie das PCE-DPM 10-Gerät ein. 3. Schließen Sie das USB-Laufwerk an den PCE-DPM 10 USB-C- Anschluss an. 4. Auf dem Touchscreen navigieren Sie zu Menü >...
- Seite 33 9 Messkammern (Optionales Zubehör) 9 Messkammern (Optionales Zubehör) 9.1 Standard-Messkammer (A699 3500) Der PCE-DPM 10 wird mit einer Messkammer geliefert (Artikelnr. A699 3500) mit einem Druckbereich von 0,3 ... 1,5 MPa. Diese Messkammer dient dazu, die Druckluft über einen 6-mm-Schlauch mit dem Sensor zu verbinden.
- Seite 34 Es wird immer empfohlen, das Gerät vom Hersteller kalibrieren zu lassen. Wenn Sie eine Benutzerkalibrierung durchführen möchten, folgen Sie bitte den Anweisungen in den nächsten Abschnitten. 10.1 Kalibrierung des Taupunkts Beachten Sie 8.4.2 Sensor-Einstellungen auf Seite 22. 10.2 Druck-Kalibrierung Beachten Sie 8.4.2 Sensor-Einstellungen auf Seite 22. PCE-DPM 10...
- Seite 35 Hausmüll. Der Sensor, das Zubehör und seine Packungen müssen gemäß den gesetzlichen Anforderungen vor Ort entsorgt werden. Die Entsorgung kann auch vom Hersteller des Produkts durchgeführt werden, dazu wenden Sie sich bitte an den Hersteller. PCE-DPM 10...
- Seite 36 PCE Deutschland GmbH Im Langel 26 59872 Meschede Germany Tel: +49 (0) 2903 / 976 99 40 Fax: +49 (0) 2903 / 976 99 99 40 Website: www.pce-instruments.com All rights reserved © Modifications and errors reserved PCE-DPM 10_im_de_2023-1 PCE-DPM 10...
