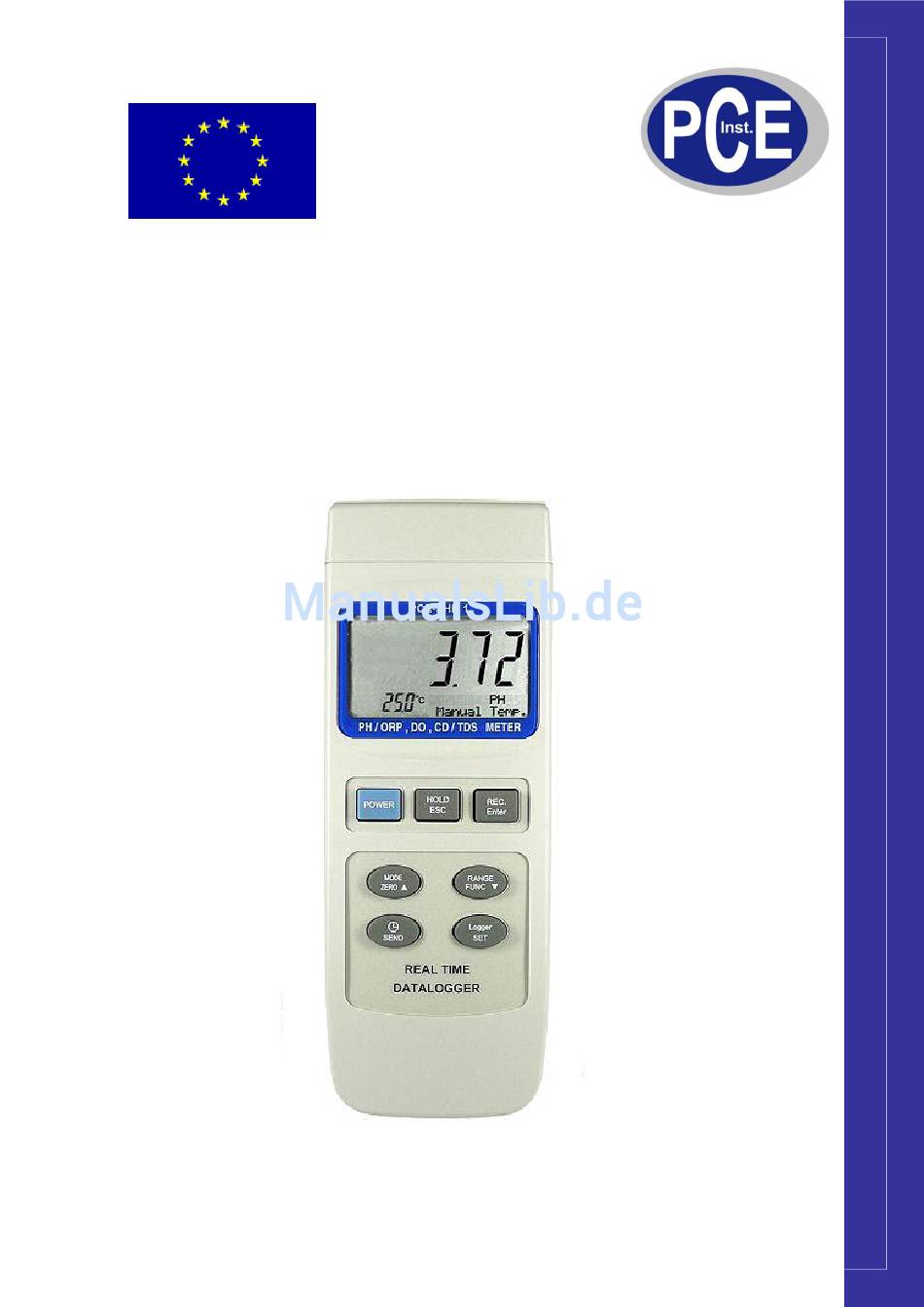

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung pH, EC,Sauerstoffmessgerät PCE-PHD 1...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis 1. Eigenschaften 2. Allgemeine Beschreibung / Spezifikationen 3. Funktionen 4. pH-Messung / Kalibrierung 4.1 pH-Messung mit manueller Temperaturkompensation 4.2 pH-Messung mit automatischer Temperaturkompensation 4.3 Kalibrierung 5. Leitfähigkeit/TDS Messung/Kalibrierung 5.1 μS/mS Messung 5.2 Manuelle Bereichseinstellung 5.3 Nullstellung 5.4 TDS (PPM) Messung 5.5 Kalibrierung bei 1.413 mS 6. -
Seite 3: Allgemeine Beschreibung / Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de 2. Allgemeine Beschreibung / Spezifikationen Messbereiche pH-Wert 0,00 ... 14,00 pH 0 ... 200,0 μS/cm Leitfähigkeit 0,2 ... 2,000 mS/cm 2 ... 20,00 mS/cm 20 ... 200,0 mS/cm 0 ... 132 ppm 132 ... 1320 ppm 1320 ... 13200 ppm 13200 ... -
Seite 4: Funktionen
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3. Funktionen... -
Seite 5: Ph-Messung/Kalibrierung
BETRIEBSANLEITUNG www.warensortiment.de 3-1 Display 3-2 Power Taste 3-3 Hold/Esc Taste 3-4 Rec/Enter Taste 3-5 Mode//Null Taste 3-6 Funktions/Bereichs/ Taste 3-7 Send/Uhr Taste 3-8 Set/Logger Taste 3-9 Klappbarer Standfuß 3-10 Batterieabdeckung 3-11 Batterieabdeckungsschraube 3-12 Stativanschluss 3-13 Anschluss für Temperaturfühler 3-14 Anschluss für Leitfähigkeitselektrode 3-15 Anschluss für Sauerstoffsonde 3-16 Anschluss für pH-Elektrode 3-17 Anschluss für Netzteil... - Seite 6 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 1. pH Messung mit manueller Temperaturkompensation Schließen sie die pH Elektrode am Messgerät an und schalten das Gerät ein. Drücken sie die „Mode” Taste sooft bis im Display „PH” und „manual Temp” erscheint. Stellen sie die Temperatur der Flüssigkeit manuell ein (wird in dieser Bedienungsanleitung noch genauer erläutert).
-
Seite 7: Leitfähigkeit/Tds Messung/Kalibrierung
BETRIEBSANLEITUNG www.warensortiment.de 5. Leitfähigkeit/TDS Messung / Kalibrierung 1. µS/ mS Messung Schließen sie die optional erhältliche Leitfähigkeitssonde am Gerät an. Schalten sie das Gerät ein und drücken die „Mode” Taste sooft bis im Display „200 µS” und „Auto Range” angezeigt wird. Halten sie die Sonde in die zu messende Flüssigkeit und lesen den Messwert und die Temperatur im Display ab. -
Seite 8: Sauerstoffmessung
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Sollte der angezeigte Wert, von dem auf der Kalibrierlösung angegebenen Wert abweichen, können sie diesen mit den Pfeiltasten angleichen. Drücken sie nun die „Enter” Taste um die Einstellung zu bestätigen und drücken die „Enter” Taste erneut um die Kalibrierung zu starten. Die Kalibrierung läuft nun automatisch durch. - Seite 9 BETRIEBSANLEITUNG www.warensortiment.de 1. Sauerstoffmessung Schließen sie die optional erhältliche Sauerstoffsonde am Gerät an. Schalten sie das Gerät ein und drücken die „Mode” Taste sooft bis im Display „% O2” (Sauerstoff in der Luft) angezeigt wird. Drücken sie die „Function” Taste um die Einheit auf „mg/L” umzustellen. Stellen sie nun die Sonde etwa 10 cm tief in die zu messende Flüssigkeit, damit alle Sensoren in der Flüssigkeit stehen.
-
Seite 10: Datenspeicher
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 7. Datenspeicher 1. Data Hold Funktion Drücken sie während der Messung die „Hold” Taste um den momentan im Display angezeigten Wert festzuhalten. Drücken sie diese Taste erneut um diese Funktion zu verlassen. 2. Max/Min Speicher In dieser Funktion können sie den maximalen und minimalen Wert einer Messung festhalten. Drücken sie dazu die „Rec”... -
Seite 11: Datenspeicher
BETRIEBSANLEITUNG www.warensortiment.de Drücken sie die „Set” Taste um durch die Funktionen zu blättern, im unteren Display wird Ihnen die jeweilige Funktion angezeigt: Memory Space (Datenspeicher) Clear Memory (Speicher löschen) Date/Time Set (Datum/Zeiteinstellung) Sample Time (Intervalleinstellung) Auto Power off (Automatische Abschaltung) ... -
Seite 12: Man. Temperatureinstellung
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 5. Automatische Abschaltung Um die automatische Abschaltung zu aktivieren bzw. zu deaktivieren wählen sie mit der „Set” Taste die Funktion Auto Power off und drücken die „Enter” Taste. Nun können sie mit den Pfeiltasten „1” (aktiviert) oder „0” (deaktiviert) auswählen. Drücken sie die „Enter” Taste und anschließend die „Esc”... -
Seite 13: Einstellung Des Salzgehalts (Nur Bei Angeschlossener Sauerstoffelektrode)
BETRIEBSANLEITUNG www.warensortiment.de 10. Einstellung des Salzgehalts (Nur bei angeschlossener Sauerstoffelektrode) Um den Salzgehalt einzustellen wählen sie mit der „Set” Taste die Funktion % Salt SET und drücken die „Enter” Taste. Im Display erscheint folgende Anzeige: Nun können sie mit den Pfeiltasten den Salzgehalt einstellen (Standardeinstellung 0,0%). Drücken sie die „Enter”... -
Seite 14: Übertragen Der Gespeicherten Daten
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 9. Übertragen der gespeicherten Daten Wenn sie die gespeicherten Daten aus dem Gerät auslesen möchten achten sie bitte darauf das sie sich nicht im „Hold” bzw. „Rec” Modus befinden. Schließen sie nun das Gerät mit dem RS232 Datenkabel am PC an. -
Seite 15: Batteriewechsel
BETRIEBSANLEITUNG www.warensortiment.de 12. Batteriewechsel Wenn in der linken Ecke des Displays das Batteriezeichen erscheint, dann ist es notwendig die Batterien (4 x 1,5 V) auszutauschen. Lösen Sie zunächst die Schraube und entfernen Sie dann bitte den Batteriefachdeckel durch Abziehen nach hinten. ...
