4.8 Anschluss der Signalgeber

Die Anschlussweise hängt vom Ausgangstyp ab (Stark- oder Schwachstromausgang).
Es wird empfohlen, die Starkstromausgänge zur Steuerung der Signalgeber ohne Netzteil,
und die Schwachstromausgänge zur Steuerung der Signalgeber mit Netzteil anzuwenden.
Die Ausgänge sollen entsprechend programmiert werden.

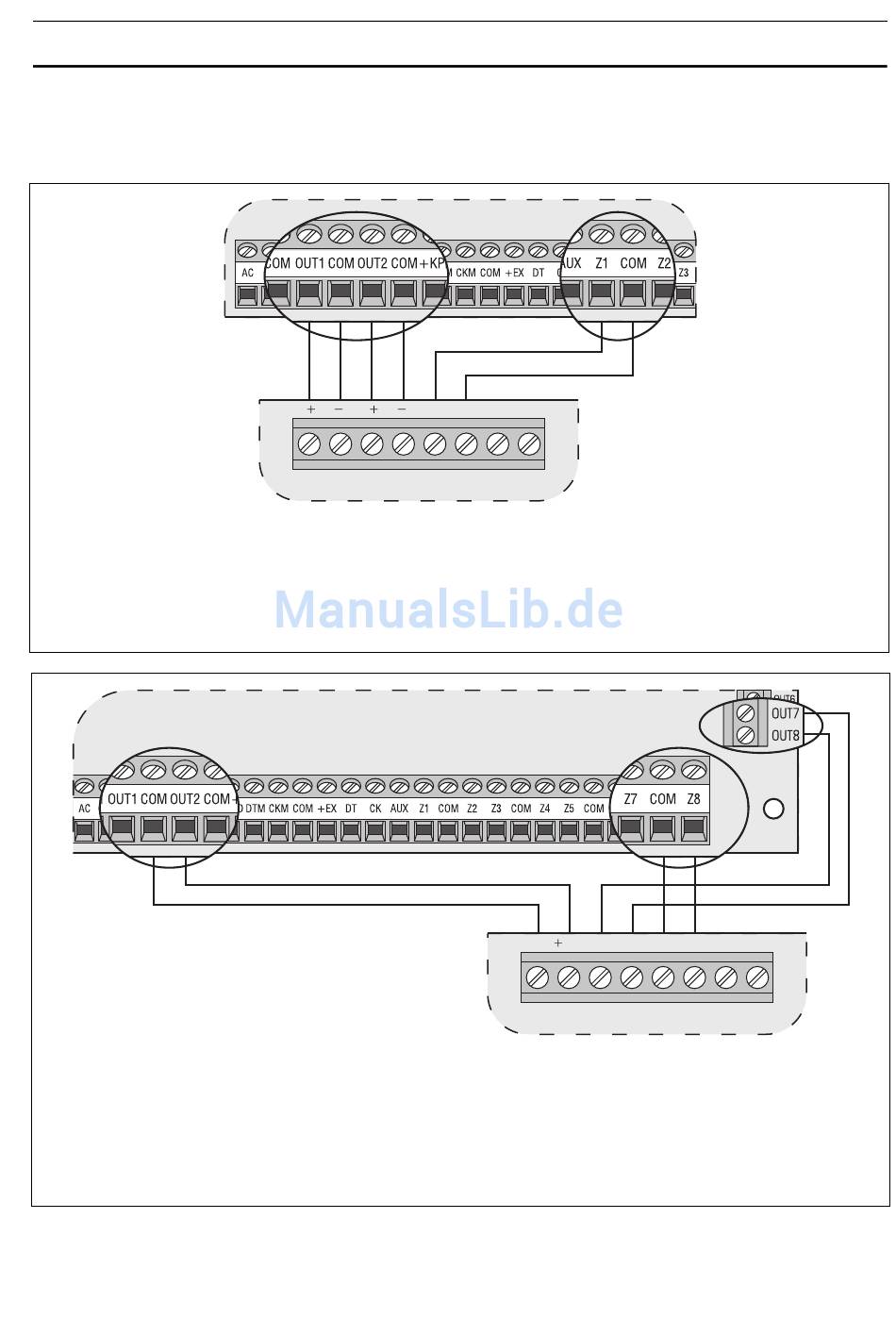

Abb. 20. Anschluss des Signalgebers ohne eigenes Netzteil an die Starkstromausgänge
(am Beispiel SP-4001 und der Zentrale INTEGRA 32). Der Ausgang OUT1 löst optische
Signalisierung, und Ausgang OUT2 – akustische Signalisierung aus (Starkstromausgänge
mit der normalen Polarität – unter Aktivierung versteht man das Anlegen der Spannung +12 V).
Z1 wurde als Sabotageeingang programmiert (Linie NC, Reaktionstyp 9. 24
Abb. 21. Anschluss des Signalgebers mit Netzteil an die Ausgänge der Zentrale (am Beispiel
SP-4002 und der Zentrale INTEGRA 32). Der Starkstromausgang OUT2 ist als
Speiseausgang programmiert. Der Ausgang OUT7 löst die akustische, und der Ausgang
OUT8 – die optische Signalisierung aus (Schwachstromausgänge mit der normalen
Polarität – Aktivierung bedeutet Kurzschluss zur Masse). Z8 wurde als Sabotageeingang
programmiert (Linie NC, Reaktionstyp 9. 24
Achtung:
• Unbenutzte programmierbare Starkstromausgänge sind mit Widerständen von 2,2 kΩ zu
belasten.
Anleitung für den Errichter
INTEGRA 32
SO SA TMP TMP
SENS. TMP
SP-4001
INTEGRA 32
GND 12V STO STA TMP TMP
SP-4002
H SABOTAGE
25
).
H SABOTAGE
SENS. TMP
).
