biohort StoreMax 190 Aufbauanleitung Seite 4

Zusammenbauschritte
Assembly steps - Etapes d'assemblage - Stappen van de montage

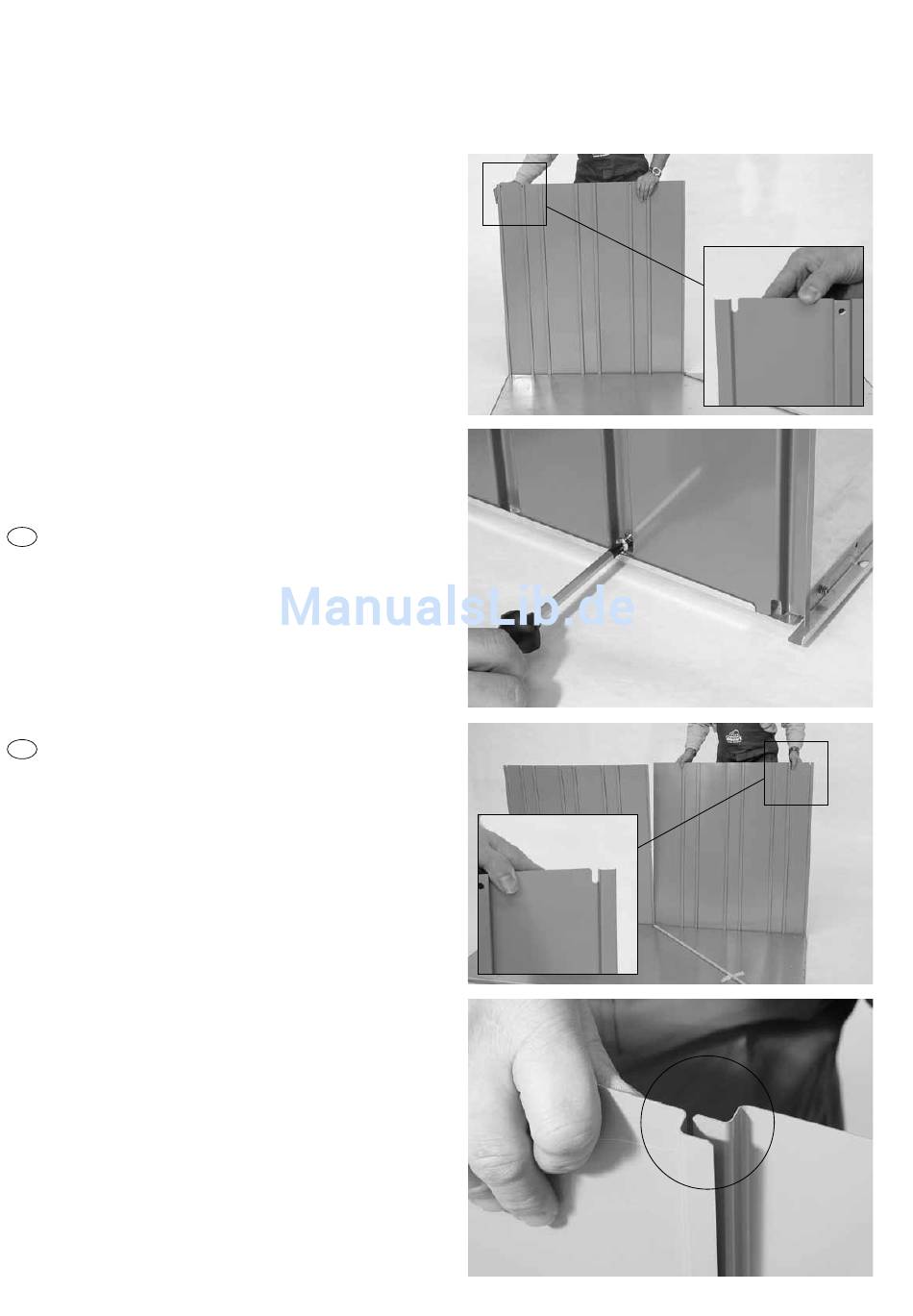

1.
Montage der Rückwand: Legen Sie die
Bodenplatte auf einen ebenen Untergrund.
Stellen Sie die linke Rückwand wie abgebildet
in das U-Profil an der Rückseite der Boden platte.
Achten Sie auf die richtige Positionierung der Rück-
wand: Innenseite = hellgraue Seite, Schlitz (siehe
Foto) muss sich oben/außen befinden. Sichern Sie
die Rückwand mit einer kurzen Niro-Blechschraube
an der Bodenplatte. Die rechte Rückwand stellen Sie
ebenfalls in das U-Profil der Bodenplatte.
Die beiden Rückwände werden nun an den halben
Sicken (siehe Detail „C") auf mittlerer Höhe mit einer
Schraube/Scheibe/Mutter (Scheibe und Mutter innen-
seitig) verbunden – Mutter noch nicht festziehen.
Nun befestigen Sie die beiden Rückwände mit den
kurzen Niro-Blechschrauben am Bodenprofil (insge-
samt 4x – siehe Pfeile).
Rear wall assembly: Place the bottom plate on an even ground.
GB
Then, stick the left rear wall into the U-section on the left side of the
bottom plate (see photos).
Carefully check the right position of the rear wall (inner side = light
grey, slot must be positioned outside/up).
Connect the rear wall and the bottom plate with one short stainless
steel metal screw. Also stick the right rear wall into the U-section of
the bottom plate.
Fix both rear walls in the middle (see detailed illustration „C") using
one screw, washer and nut (washer and nut inside) – do not secure
the nut yet. Next, secure the wall panels at the bottom plate using
two short stainless steel metal screws (totally 4x – see arrows).
Montage de la paroi arrière: Posez la plaque de fond sur une
F
surface plane. Emboîtez la paroi arrière gauche (L) dans le profil en
U du côté gauche de la plaque de fond. Faites attention au bon
positionnement (voir photos, côté intérieur = côté gris clair, la fente
doit se trouver en haut/à l'extérieur).
Reliez les deux parties comme représenté avec une petite vis inoxy-
dable. Fixez de la même façon la paroi arrière droite. Maintenant,
assemblez les deux parois arrières comme illustré voir «C»
à l'aide d'une vis / rondelle / écrou (rondelle et écrou à l'intérieur)
du milieu (ne pas encore serrer l'écrou)!
Reliez les deux parois arrières avec la plaque de fond à l'aide des 4
petites vis inoxydables (4 au total – voir flèches)
4
„A"
Detail „A"
Detail „B"
„B"
Detail „C"
