biohort StoreMax 190 Aufbauanleitung Seite 6

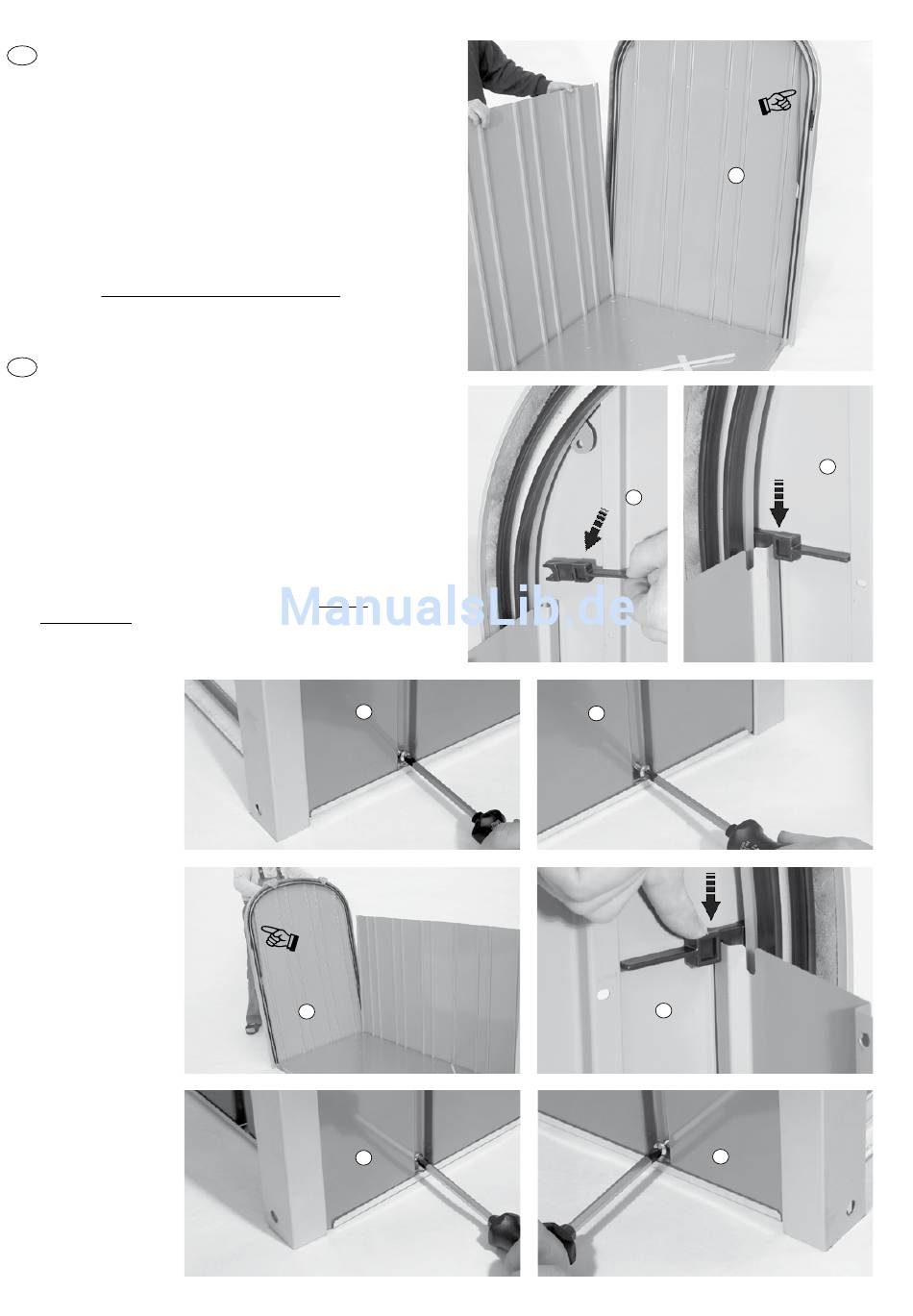

Side wall assembly: Stick the right side wall into the U-section on
GB
the right side of the bottom plate (you can identify the right side
wall by the roller shutter-stopper positioned on the front side – see
arrows). Link the right side wall and the rear wall using the black
plastic part (assembly help which will later serve as distance piece
for bottom plate/rear wall).
Now fix the right side wall with the bottom plate, using two short
stainless steel metal screws. Stick the left side wall the same way
into the U-section on the left side of the bottom plate. Once again
secure the side wall with the black plastic part as illustrated. Fix the
left side wall with the bottom plate, again using two short stainless
steel metal screws.
Now connect the aluminium sections of the left and the right side
walls to the front side of the bottom plate using long stainless steel
metal screws. Do the same procedure at the back side of the bot-
tom plate – please to not yet secure the screws at the back!
Finally, attach the small wall panel to the rear wall – but do not yet
fix the two parts!
Montage des parois latérales: Emboîtez la paroi latérale droite
F
 dans le profil en U du côté droit de la plaque de fond. Faites
attention au bon positionnement (vous pouvez identifier la paroi
droite par l'arrêt ressort qui se trouve en avant – voir flêche). Reliez
la paroi latérale droite et la paroi arrière à l'aide de la petite pièce
en plastique noir (= aide de montage qui servira comme pièce de
distance entre la paroi arrière et la plaque de fond).
Maintenant, fixez la paroi latérale droite et la plaque de fond à
l'aide de 2 petites vis inoxydables. Posez de la même façon la paroi
latérale gauche  dans le profil en U du côté gauche de la plaque
de fond. Utilisez le tube en plastique noir comme représenté. Puis,
fixez aussi la paroi latérale gauche et la plaque de fond à l'aide de
2 petites vis inoxydables.
Reliez en avant les profils en aluminium des parois latérales droites et
gauches et la plaque de fond à l'aide de 4 longues vis inoxydables.
Faites la même chose en arrière de la plaque de fond – ne serrez
pas encore les vis!
Finalement, emboîtez la petite paroi arrière additionnelle sur la
première – mais ne serrez pas encore les vis en arrière!
6
R
Feder
spring
ressort
L
L
Feder
spring
ressort
R
R
R
L
L
R
