biohort StoreMax 190 Aufbauanleitung Seite 7

Vorne links
front side left
avant gauche
hinten
rear
l'envers

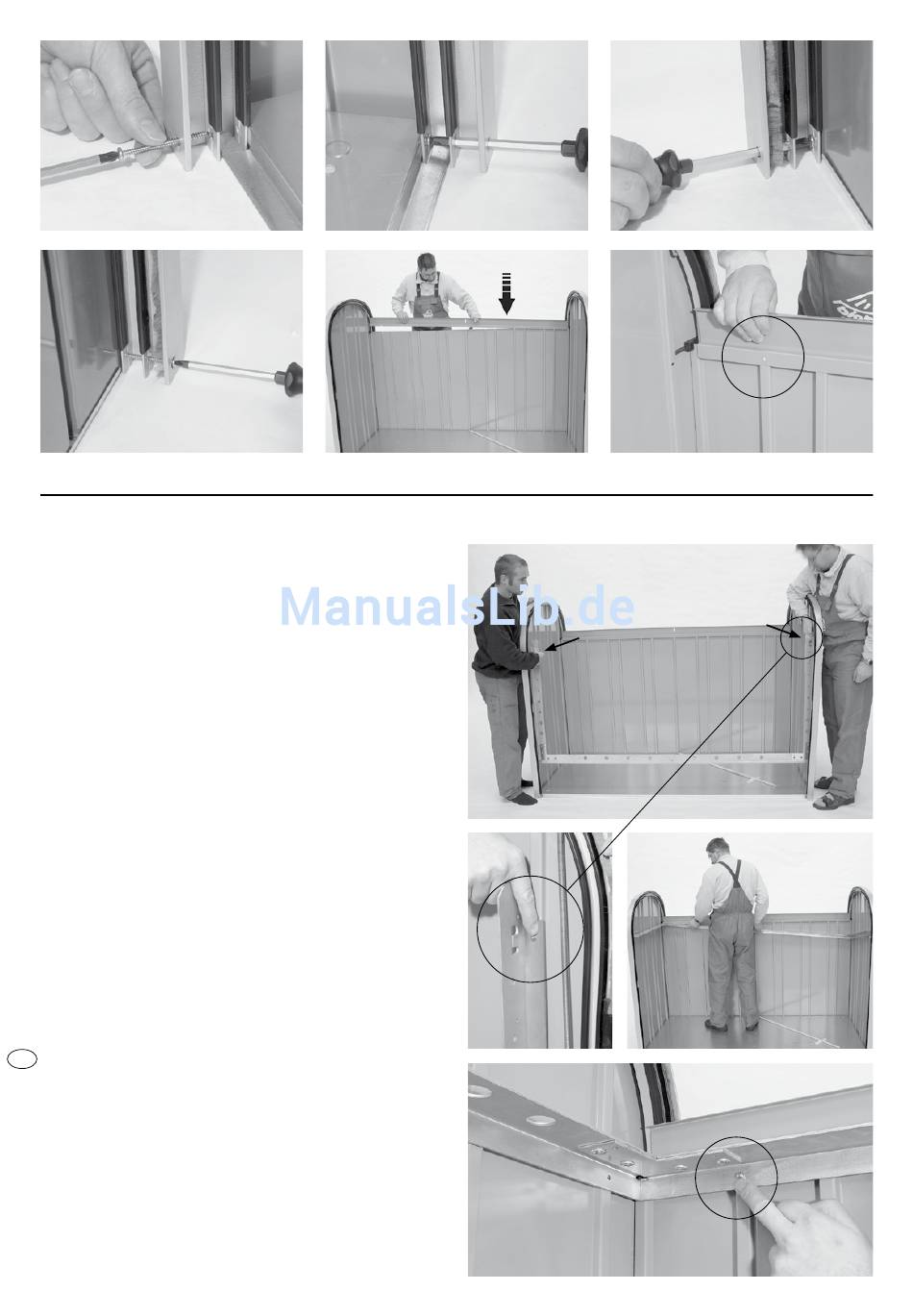

3.
Einbau des Versteifungsprofils / Einbau der
Distanzstücke: Nehmen Sie wie abgebildet
das Versteifungsprofil, führen Sie es vorsichtig
in die Box ein und verschrauben Sie es links und rechts
an den Enden (siehe Pfeile) handfest nur mit je einer
Schraube/Scheibe/Mutter an den Seitenwänden.
Nun schwenken Sie das Versteifungsprofil rückwärts
und nach oben und verschrauben Sie es zuerst links
und rechts hinten mit der Rückwand mit je einer
Schraube/Scheibe/Mutter. Damit ist das Versteifungs-
profil vorläufig gesichert. Nun verschrauben Sie das
Versteifungsprofil mit den Seitenwänden und mit der
Rückwand an allen übrigen Stellen (siehe Pfeile –
insgesamt 12 mal). Jetzt entfernen Sie im linken und
rechten Eck die schwarzen Montagehilfen, welche
nun ihre eigentliche Verwendung als Distanz stücke
bekommen. Dazu legen Sie diese schwarzen Kunst-
stoffteile (Distanzstücke) links und rechts unten wie
abgebildet zwischen Bodenplatte und Rückwand bei
den langen Niro-Schrauben ein.
Nun kann die Verschraubung der linken und rechten
Aluprofile auf der Rückseite mit der Bodenplatte fest
angezogen werden.
Mounting of stiffener section and distance pieces: Take the stif-
GB
fener section and carefully insert it into the box. Fix it on the left and
right sides (see arrows) with one screw, washer, and nut each at the
side walls. Then, move the stiffener section backwards on top and
fix it left and right to the rear wall using one screw, washer, and nut
each. The stiffener section is now provisionally secured. Next, secure
the stiffener section with the side walls and the rear wall (see arrows
– totally 12 times).
Please remove the black plastic parts from the left and right corner.
They will now be used – as originally intended – as distance pieces.
Insert the plastic parts as illustrated left and right between bottom
plate and rear wall at the long stainless steel metal screws. You
can now finally connect the left and right aluminium profiles to the
bottom plate and secure the screws.
Vorne rechts
front side right
avant droit
hinten
rear
l'envers
