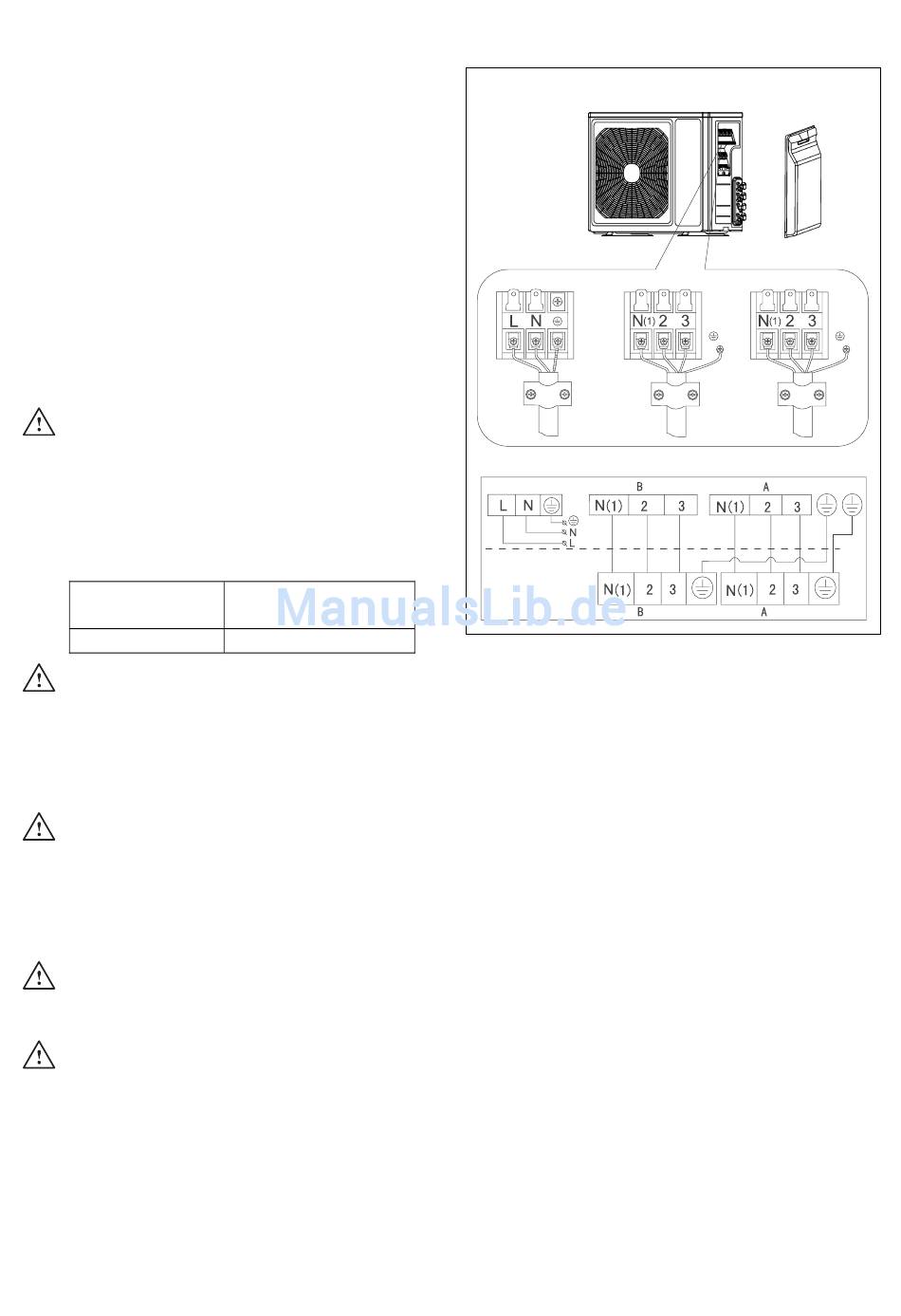

ELEKTRISCHER ANSCHLUSS
MS-E18AI
1. Den Handgriff an der rechten Seite des
Gehäuses der Außeneinheit abbauen.
2. Die Kabelschelle abschrauben, das
Stromversorgungskabel an der
entsprechenden Klemmleiste anschließen
und mit Schrauben befestigen. Die
Leiteranschlüsse müssen diesen an der
Inneneinheit entsprechen.
3. Das Stromversorgungskabel mit der Kabel-
schelle befestigen.
4. Die Leiter auf festen Sitz überprüfen.
5. Den Handgriff anbauen.
Bei der Auswahl des Sicherungs-
schalters orientieren Sie sich an der
folgenden Tabelle. Der Sicherungs-
schalter sollte vor Überstrom
(Kurzschluss) und Überlastung schützen.
(Hinweis: Zum Schutz des Stromkreises
nicht nur eine Sicherung verwenden.)
Modell
MS-E18AI
Bei Festanschluss an der Stromver-
teilung muss ein allpoliger Schalter zum
Ausschalten des Gerätes eingesetzt
werden, dessen Kontakte im ausge-
schalteten Zustand einen Abstand von
mind. 3 mm aufweisen.
Durch fehlerhaften Anschluss können
elektrische Bauteile beschädigt werden.
Überprüfen Sie nach der Befestigung
des Kabels, ob die Leiter zwischen der
Kabelschelle und der Klemmleiste nicht
zu straff sind.
Die Kabelanschlüsse der Geräte A und
B müssen den Verbindungsrohr-
Anschlüssen der Geräte entsprechen.
Die Anlage muss gemäß den örtlichen
Normen und Vorschriften installiert
werden.
Die aufgeführten Abbildungen stellen die
Anlage nur vereinfacht dar, und können vom
gekauften Gerät abweichen.
Strom
Sicherungsschalter
20 A
MS-E18AI
Stromver-
sorgungskabel
Stromversorgung
5
Handgriff
Zum Gerät A
Zum Gerät B
Verbindungs-
Verbindungs-
kabel
kabel
Zur Stromversorgung
