HANDHABUNG
Überprüfen Sie nach dem Auspacken, ob
der Inhalt unversehrt und vollständig ist.
Die Außeneinheit muss stets aufrecht
stehen.
INSTALLATION DER AUSSENEINHEIT
Aufstellungsort
Das Gerät auf ebenem und stabilem
Fußboden mit Schrauben befestigen. Bei
Wand- oder Dachmontage des Gerätes
vergewissern Sie sich, dass das Gerät
so befestigt ist, dass es sich weder bei
intensiven Vibrationen noch starkem
Wind bewegen kann.
Das Gerät nicht in Vertiefungen oder
Lüftungsöffnungen installieren.
Installation der Rohre
Nur für das R410A-Kältemittel geeignete
Verbindungsrohre und Zubehör
verwenden.
Modelle
max. Länge
Verbindungsrohr
max. Länge
Verbindungsrohr
(nur eine
Inneneinheit)
Die Höhendifferenz der Kältemittelrohre
darf nicht 5 m (18K) bzw. 10 m (24K und
28K) überschreiten.
Alle Kältemittelrohre und Rohrverbindun-
gen mit Wärmedämmung umhüllen.
Die Rohrverbindungen mit zwei
gegeneinander wirkenden Schlüsseln
festziehen.
Hinweis: Die Installation muss nur von
autorisiertem Personal in Überein-
stimmung mit gültigen Normen und
Vorschriften durchgeführt werden.
18Kx2
24Kx2
24Kx3
20 m
20 m
60
10 m
10 m
20 m
Das Gerät darf nur durch ausreichend
qualifiziertes Personal mit solchen
Hilfsmitteln gehandhabt werden, die für
das Gerätegewicht ausgelegt sind.
Installation von Ablaufnippel und
Ablaufschlauch (nur für Modelle mit
Wärmepumpe)
Während des Heizbetriebs entsteht in der
Außeneinheit Kondenswasser, das aus dem
Gerät ausläuft. Um die Nachbarn und die
Umgebung nicht zu stören, installieren Sie
einen Ablaufnippel und Ablaufschlauch zur
Ableitung des Kondensates.

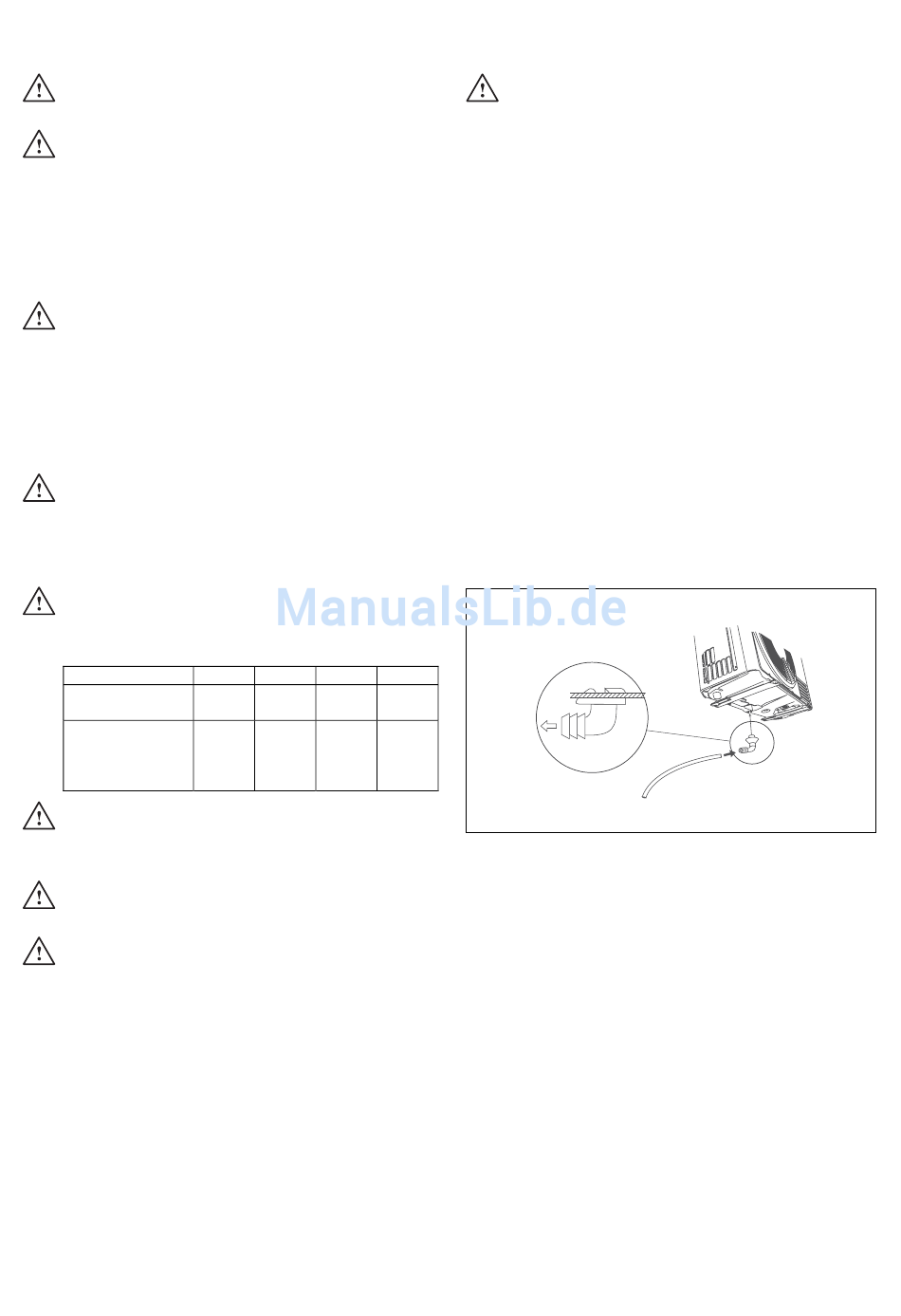

Den Ablaufnippel mit Gummidichtung am
Rahmen der Außeneinheit installieren, und
den Ablaufschlauch daran anschließen, wie
im Bild dargestellt.
28Kx4
70 m
20 m
8
