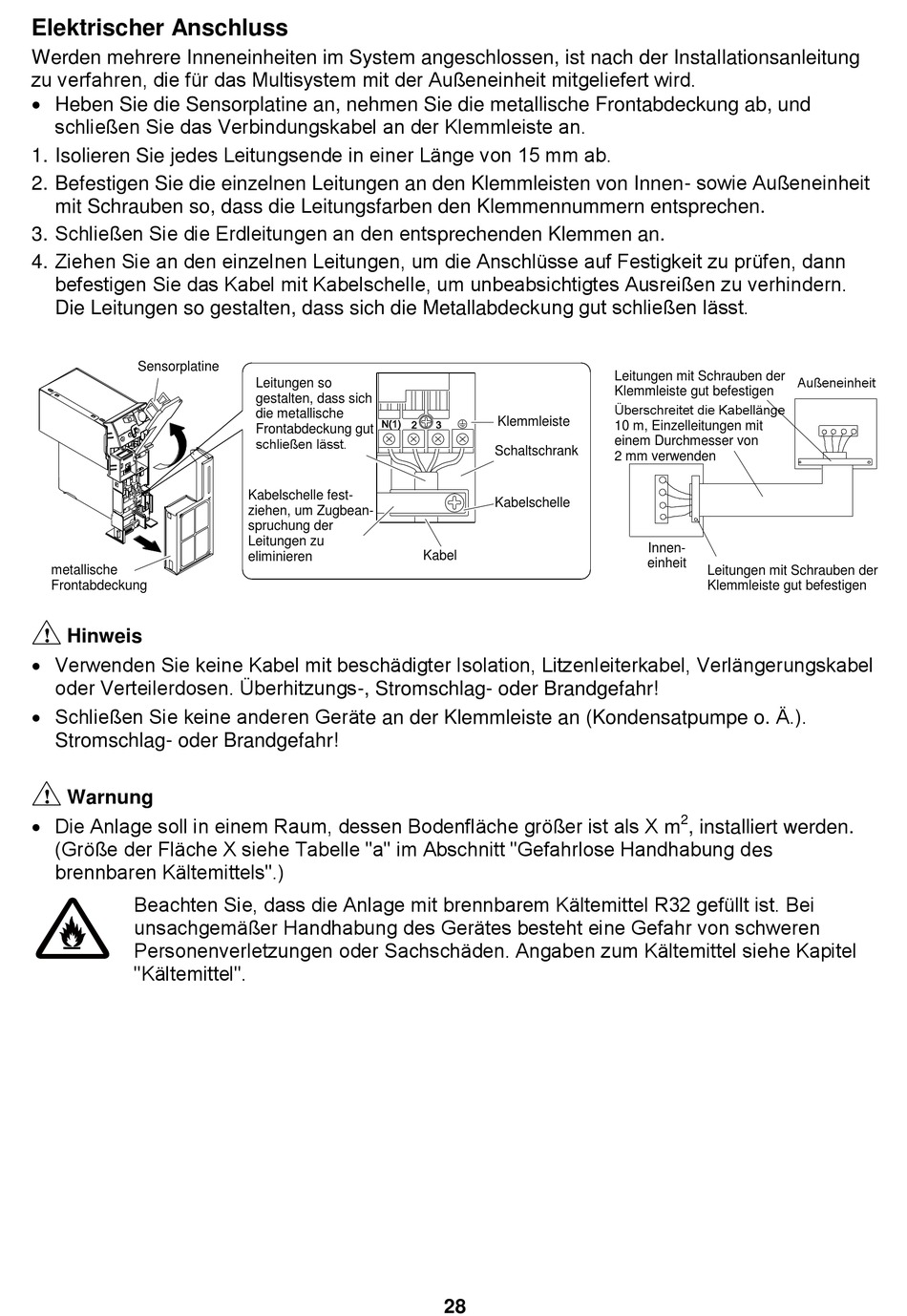

Elektrischer Anschluss

Werden mehrere Inneneinheiten im System angeschlossen, ist nach der Installationsanleitung
zu verfahren, die für das Multisystem mit der Außeneinheit mitgeliefert wird.
 Heben Sie die Sensorplatine an, nehmen Sie die metallische Frontabdeckung ab, und
schließen Sie das Verbindungskabel an der Klemmleiste an.
1. Isolieren Sie jedes Leitungsende in einer Länge von 15 mm ab.
2. Befestigen Sie die einzelnen Leitungen an den Klemmleisten von Innen- sowie Außeneinheit
mit Schrauben so, dass die Leitungsfarben den Klemmennummern entsprechen.
3. Schließen Sie die Erdleitungen an den entsprechenden Klemmen an.
4. Ziehen Sie an den einzelnen Leitungen, um die Anschlüsse auf Festigkeit zu prüfen, dann
befestigen Sie das Kabel mit Kabelschelle, um unbeabsichtigtes Ausreißen zu verhindern.
Die Leitungen so gestalten, dass sich die Metallabdeckung gut schließen lässt.
Sensorplatine
metallische
Frontabdeckung
Hinweis
 Verwenden Sie keine Kabel mit beschädigter Isolation, Litzenleiterkabel, Verlängerungskabel
oder Verteilerdosen. Überhitzungs-, Stromschlag- oder Brandgefahr!
 Schließen Sie keine anderen Geräte an der Klemmleiste an (Kondensatpumpe o. Ä.).
Stromschlag- oder Brandgefahr!
Warnung
 Die Anlage soll in einem Raum, dessen Bodenfläche größer ist als X m
(Größe der Fläche X siehe Tabelle "a" im Abschnitt "Gefahrlose Handhabung des
brennbaren Kältemittels".)
Beachten Sie, dass die Anlage mit brennbarem Kältemittel R32 gefüllt ist. Bei
unsachgemäßer Handhabung des Gerätes besteht eine Gefahr von schweren
Personenverletzungen oder Sachschäden. Angaben zum Kältemittel siehe Kapitel
"Kältemittel".
Leitungen so
gestalten, dass sich
die metallische
Frontabdeckung gut
schließen lässt.
Kabelschelle fest-
ziehen, um Zugbean-
spruchung der
Leitungen zu
eliminieren
Klemmleiste
Schaltschrank
Kabelschelle
Kabel
28
Leitungen mit Schrauben der
Klemmleiste gut befestigen
Überschreitet die Kabellänge
10 m, Einzelleitungen mit
einem Durchmesser von
2 mm verwenden
Innen-
einheit
Leitungen mit Schrauben der
Klemmleiste gut befestigen
2
, installiert werden.
Außeneinheit
