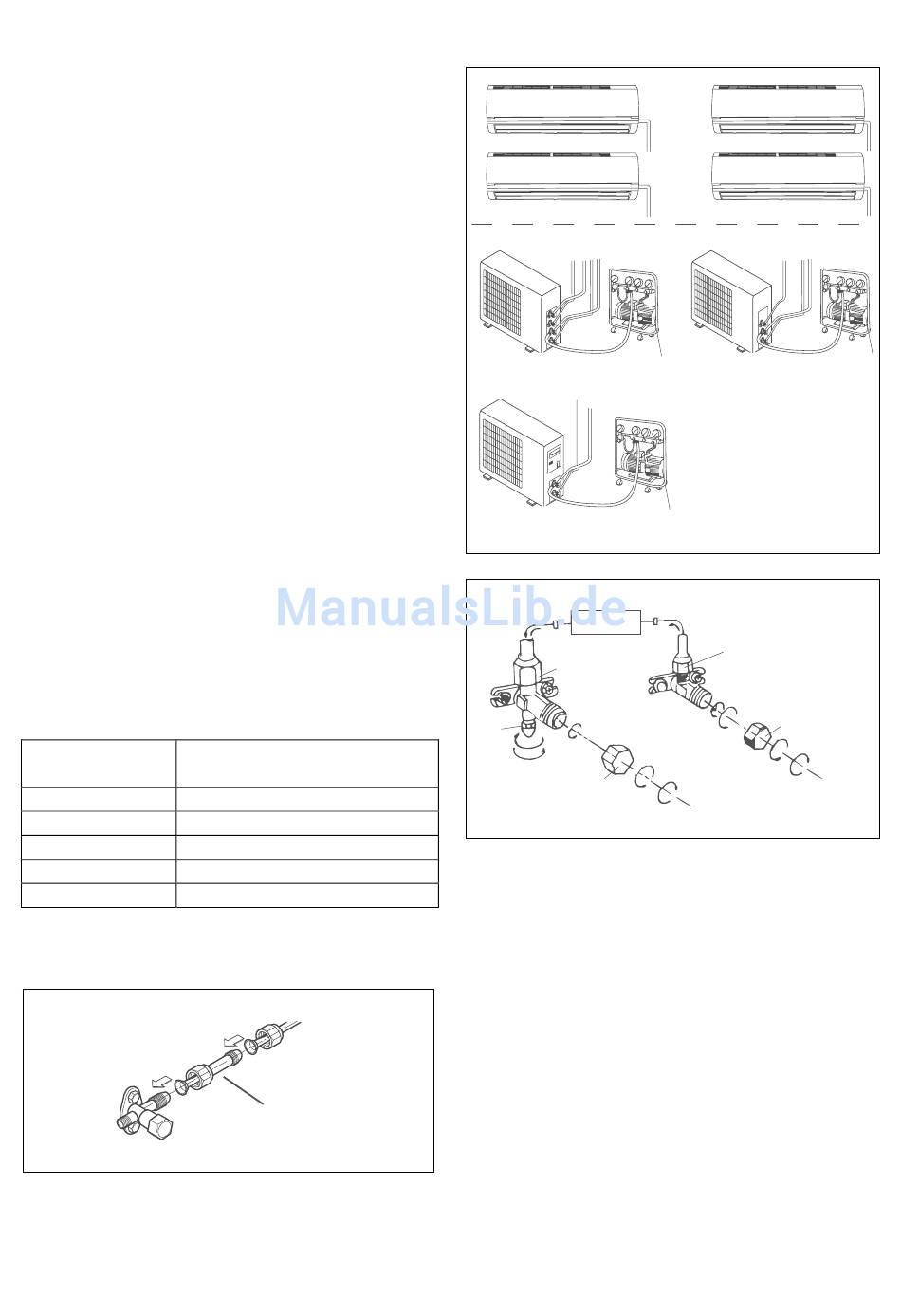

ENTLÜFTUNG
Die im Kältemittelkreislaufes verbleibende
Luftfeuchtigkeit kann zu Kompressorfehler
führen. Nachdem die Außeneinheit mit den
Inneneinheiten verbunden worden ist, die Luft
und Feuchtigkeit aus dem Kältemittelkreislauf
mit Vakuumpumpe absaugen.
1. Die Kappen von 2- und 3-Wege-Ventilen
abschrauben und abnehmen.
2. Die Kappe vom Serviceanschluss
abschrauben und abnehmen.
3. Den Schlauch von der Vakuumpumpe am
Serviceanschluss anschließen.
4. Die Vakuumpumpe für 10–15 Minuten
einschalten, bis ein absolutes Vakuum von
10 mm Hg erreicht wird.
5. Die Vakuumpumpe laufen lassen und das
Niederdruckventil am Anschlussstück der
Vakuumpumpe schließen. Die Vakuum-
pumpe ausschalten.
6. Das 2-Wege-Ventil 1/4 Umdrehung öffnen
und nach 10 Sekunden schließen. Alle
Rohrverbindungen mit Seifenlauge oder
elektronischem Leckstellensucher auf
Undichtigkeiten prüfen.
7. Das 2- und 3-Wege-Ventil öffnen. Den
Schlauch von der Vakuumpumpe abziehen.
8. Alle Ventilkappen installieren und
festziehen.
Durchmesser
Rohr (mm)
Φ6
Φ9,52
Φ12
Φ16
Φ19
Anschluss der Außeneinheit an einer
18K-Einheit
MODELL 18K
Drehmoment (Nm)
15-20
35-40
45-50
60-65
70-75
Übergangsstück
Vakuumpumpe
Vakuumpumpe
Inneneinheit
3-Wege-Ventil
7. Vollständig öffnen
Service-
anschluss
2. Abschrauben
8. Anschrauben
Ventilkappe
9
Vakuumpumpe
8. Einbauen
2-Wege-Ventil
6. 1/4 Umdrehung öffnen
7. Vollständig öffnen
Ventilkappe
2. Abschrauben
8. Anschrauben
2. Abschrauben
8. Anschrauben
An Inneneinheit
anschließen
