MS-E28AI

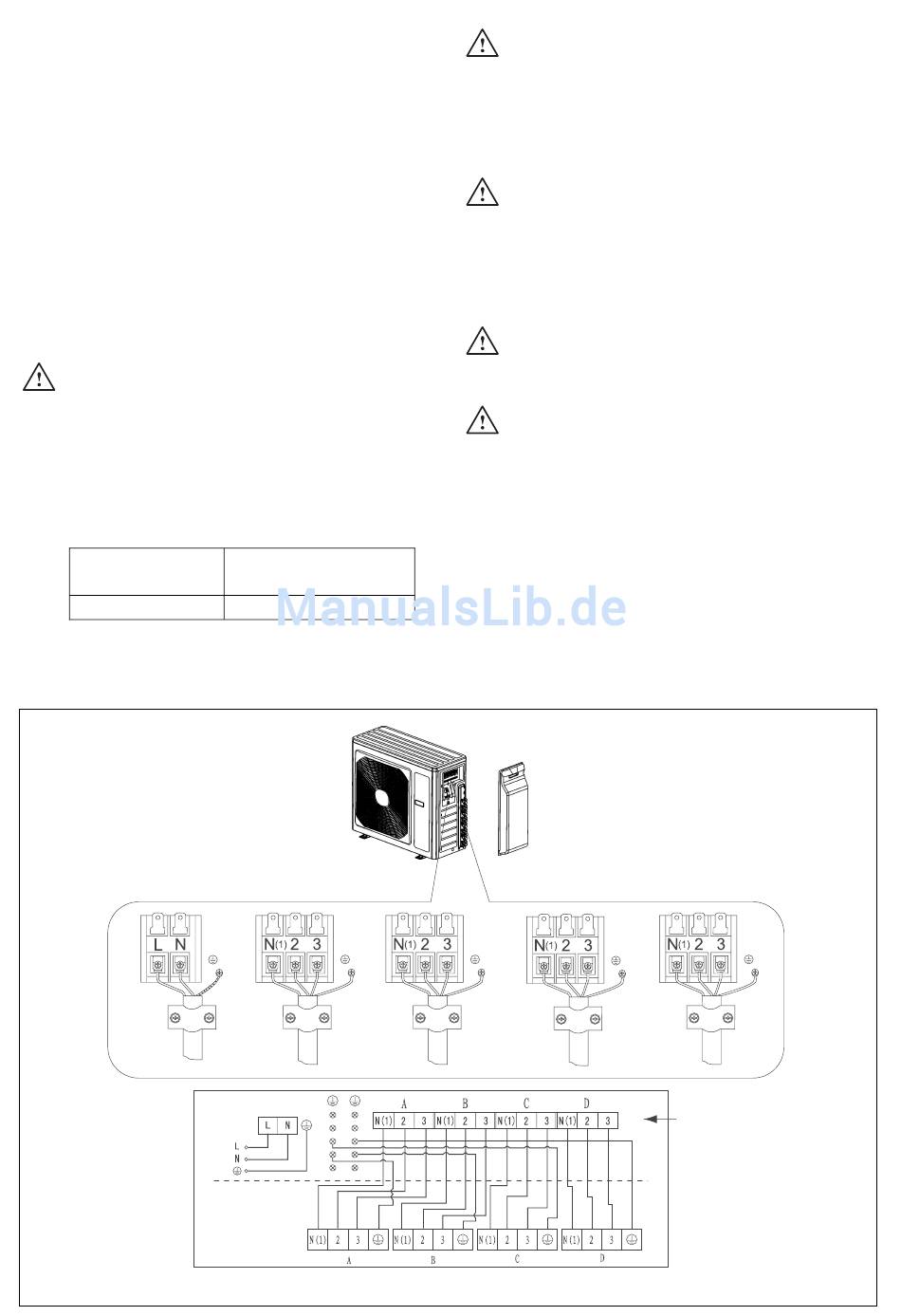

1. Den Handgriff an der rechten Seite des
Gehäuses der Außeneinheit abbauen.
2. Die Kabelschelle abschrauben, das
Stromversorgungskabel an der
entsprechenden Klemmleiste anschließen
und mit Schrauben befestigen. Die
Leiteranschlüsse müssen diesen an der
Inneneinheit entsprechen.
3. Das Stromversorgungskabel mit der
Kabelschelle befestigen.
4. Die Leiter auf festen Sitz überprüfen.
5. Den Handgriff anbauen.
Bei der Auswahl des Sicherungs-
schalters orientieren Sie sich an der
folgenden Tabelle. Der Sicherungs-
schalter sollte vor Überstrom
(Kurzschluss) und Überlastung schützen.
(Hinweis: Zum Schutz des Stromkreises
nicht nur eine Sicherung verwenden.)
Modell
MS-E28AI
Stromver-
sorgungskabel
Zur
Stromversorgung
Strom
Sicherungsschalter
25 A
Zum Gerät A
Verbindungs-
kabel
Inneneinheit
Bei Festanschluss an der
Stromverteilung muss ein allpoliger
Schalter zum Ausschalten des Gerätes
eingesetzt werden, dessen Kontakte im
ausgeschalteten Zustand einen Abstand
von mind. 3 mm aufweisen.
Durch fehlerhaften Anschluss können
elektrische Bauteile beschädigt werden.
Überprüfen Sie nach der Befestigung
des Kabels, ob die Leiter zwischen der
Kabelschelle und der Klemmleiste nicht
zu straff sind.
Die Kabelanschlüsse der Geräte A, B, C
und D müssen den Verbindungsrohr-
Anschlüssen der Geräte entsprechen.
Die Anlage muss gemäß den örtlichen
Normen und Vorschriften installiert
werden.
Die aufgeführten Abbildungen stellen die
Anlage nur vereinfacht dar, und können vom
gekauften Gerät abweichen.
Handgriff
Zum Gerät B
Zum Gerät C
Verbindungs-
Verbindungs-
kabel
7
Zum Gerät D
Verbindungs-
kabel
kabel
Außeneinheit
