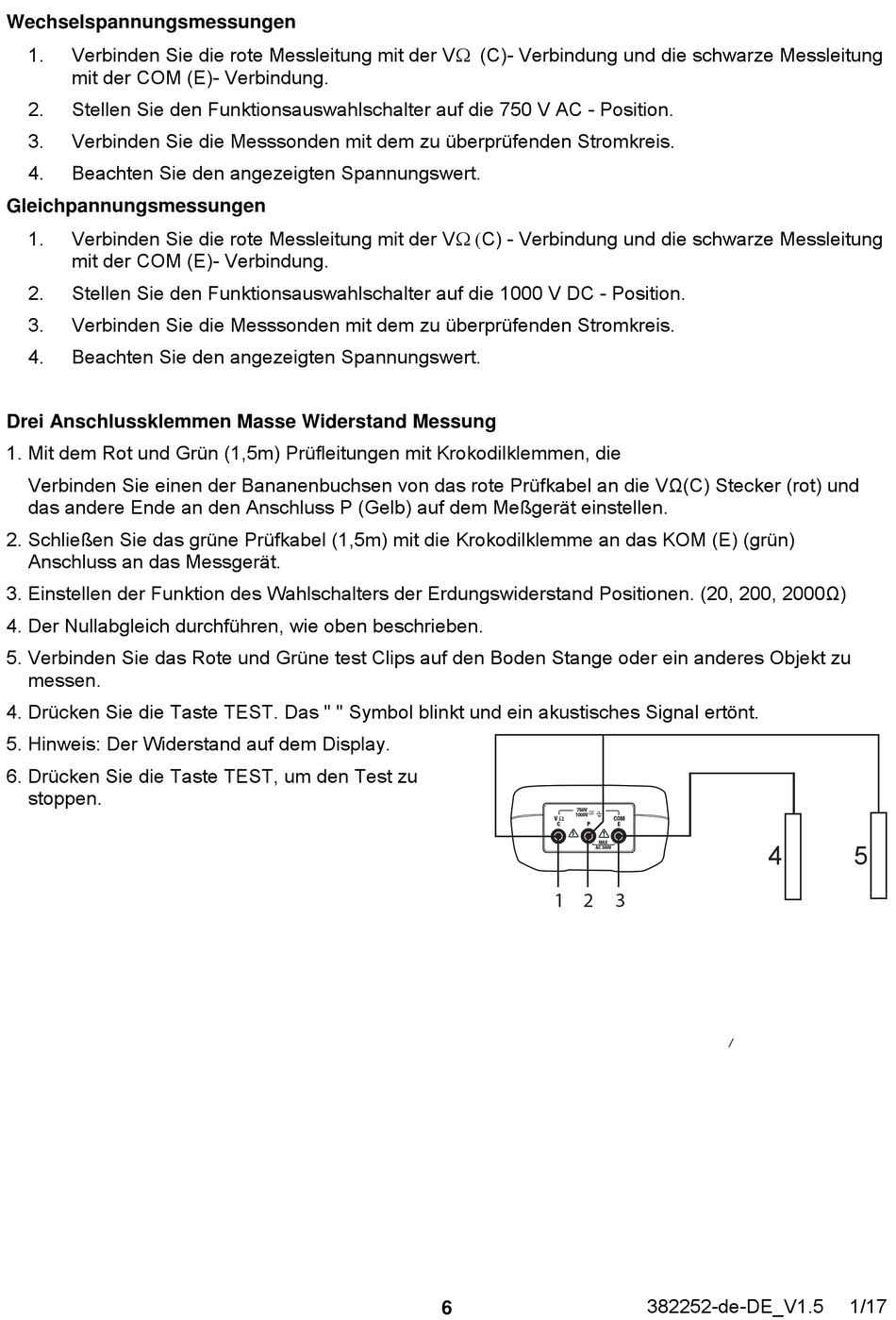

Wechselspannungsmessungen
1.
Verbinden Sie die rote Messleitung mit der V(C)- Verbindung und die schwarze Messleitung
mit der COM (E)- Verbindung.
2.
Stellen Sie den Funktionsauswahlschalter auf die 750 V AC - Position.
3.
Verbinden Sie die Messsonden mit dem zu überprüfenden Stromkreis.
4.
Beachten Sie den angezeigten Spannungswert.
Gleichpannungsmessungen
1.
Verbinden Sie die rote Messleitung mit der VC)- Verbindung und die schwarze Messleitung
mit der COM (E)- Verbindung.
2.
Stellen Sie den Funktionsauswahlschalter auf die 1000 V DC - Position.
3.
Verbinden Sie die Messsonden mit dem zu überprüfenden Stromkreis.
4.
Beachten Sie den angezeigten Spannungswert.
Drei Anschlussklemmen Masse Widerstand Messung
1. Mit dem Rot und Grün (1,5m) Prüfleitungen mit Krokodilklemmen, die
Verbinden Sie einen der Bananenbuchsen von das rote Prüfkabel an die VΩ(C) Stecker (rot) und
das andere Ende an den Anschluss P (Gelb) auf dem Meßgerät einstellen.
2. Schließen Sie das grüne Prüfkabel (1,5m) mit die Krokodilklemme an das KOM (E) (grün)
Anschluss an das Messgerät.
3. Einstellen der Funktion des Wahlschalters der Erdungswiderstand Positionen. (20, 200, 2000Ω)
4. Der Nullabgleich durchführen, wie oben beschrieben.
5. Verbinden Sie das Rote und Grüne test Clips auf den Boden Stange oder ein anderes Objekt zu
messen.
4. Drücken Sie die Taste TEST. Das " " Symbol blinkt und ein akustisches Signal ertönt.
5. Hinweis: Der Widerstand auf dem Display.
6. Drücken Sie die Taste TEST, um den Test zu
stoppen.
1 2
6
4
3
382252-de-DE_V1.5
5
1/17
