3.2 Montageablauf
1. PV-Feld auf dem Dach festlegen (auf Sparren achten!)
2. Lage der Dachhaken und der Montageschienen festlegen
3. Im Sparrenbereich Montagestellen für Dachhaken freilegen
4. Dachhaken mit Sparren verschrauben. Evtl. Höhenausgleich mit Ausgleichshölzern
5. Aussparung für Dachhaken aus Ziegel herausklopfen bzw. –schleifen und Deckziegel einhängen
6. Alu-Montageschienen auf Dachhaken montieren
7. Horizontale Montageschienen montieren (auf rechtwinkligen und parallelen Verlauf achten!)
8. Lage der Dachdurchführung für Solarkabel festlegen
9. Solarkabel verlegen und Montagegerüst erden
10. Solarkabel mit Steckverbindungen versehen
11. PV-Module verlegen, verkabeln und befestigen
12. Wechselrichtermontage und –anschluss (siehe Bedienungshandbuch des Wechselrichters)
13. Netzanschluss (darf nur von einem zugelassenen Elektroinstallateur durchgeführt werden)
3.3 Montagehinweise für Pfannenziegel
Dach ausmessen und Lage des PV-Feldes festlegen
Die Lage des PV-Feldes ergibt sich aus der Lage der Dachsparren.

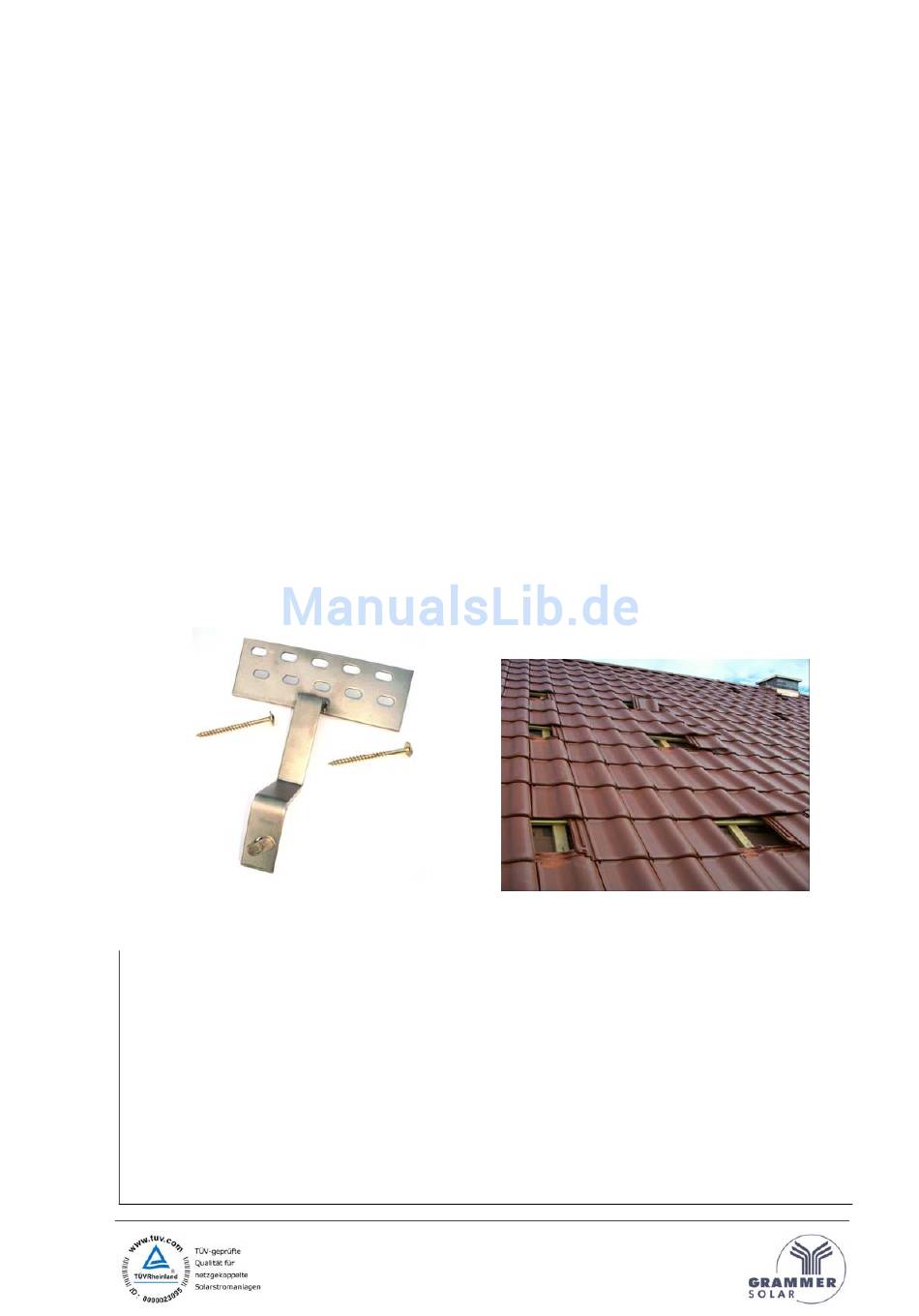

Dachhaken für Pfannenziegel mit Befestigungsschrauben
Im Sparrenbereich Dachziegel für Montagestel-
len freilegen.
S
S
H
OLAR
TROM
ANDBUCH
5
