3.5.2
Trapezblechhaltermontage
Aufgrund der meist nicht bekannten statischen Eigenschaften der Blechdächer ist eine Befestigung an
der Unterkonstruktion mit Stockschrauben grundsätzlich vorzuziehen.
Wichtig! Das Dach muss die zusätzliche Last der PV-Anlage aufnehmen können. Die Befestigung der
Trapezbleche muss zur Aufnahme der Windsogkräfte ausreichend sein. Evtl. das Blech zusätzlich mit
der Pfette verschrauben.

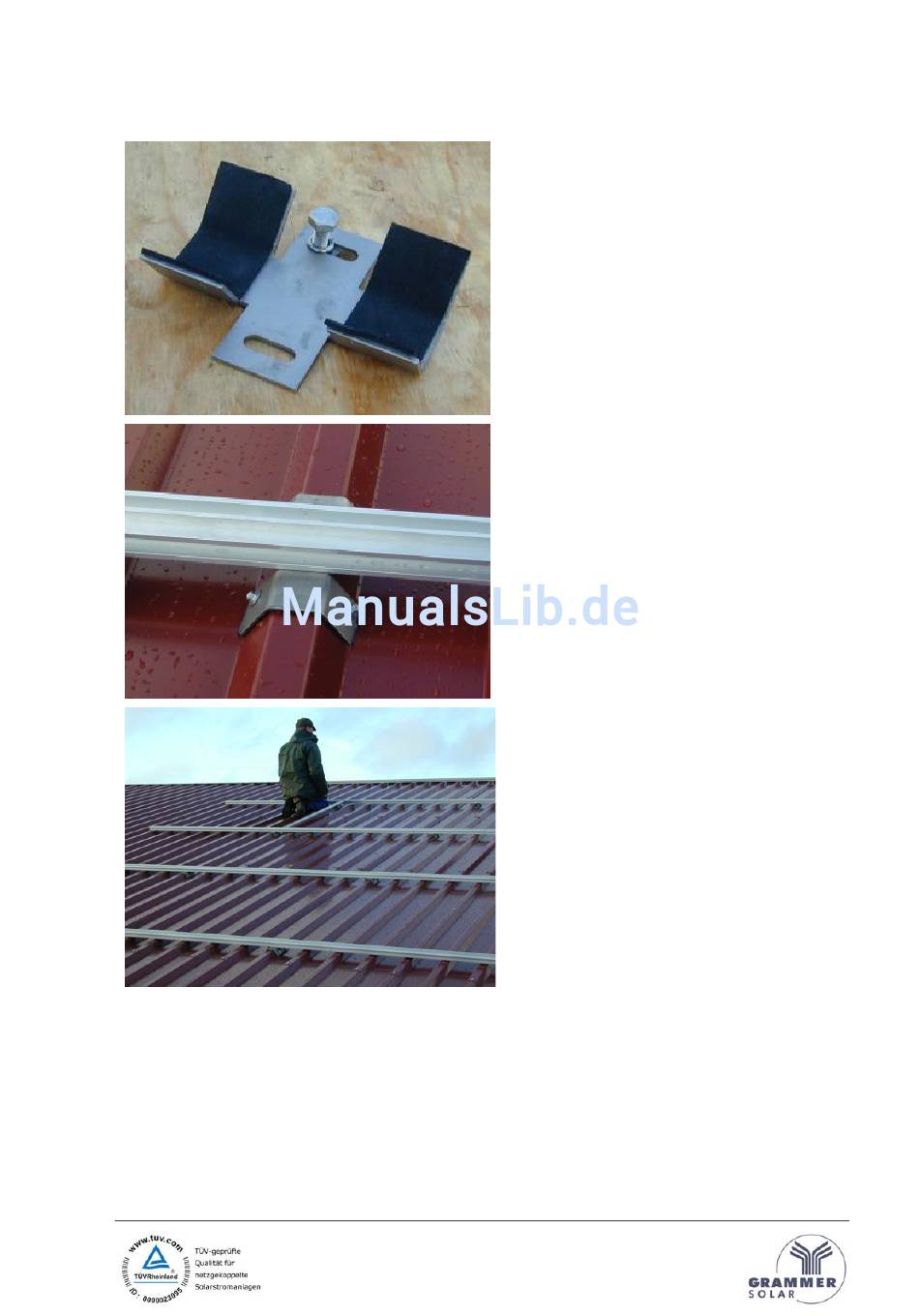

Schelle für Trapezblech mit aufgeklebten
EPDM-Dichtband
Trapezblech und Halter mit selbstbohrenden
Schrauben verbinden. Der Halter muss dabei
auf dem unteren Trapezblech aufliegen. Die
Schrauben dürfen in keinem Falle bei der Mon-
tage durchdrehen.
Dabei auf geraden (horizontalen) Verlauf des
Halters achten.
Unterste Alu-Montageschiene aufsetzen und
mit Halter verschrauben.
Mit Hilfe einer Abstandslehre (Modullänge + 3
mm) jeweils die nächste obere Montageschiene
mit dem Halter verschrauben. Bitte achten Sie
darauf, dass die rechteckige Gewindeplatte
nach dem Einfädeln der Alu-Montageschiene
um 90° bis auf Anschlag zu drehen und an-
schließend mit der Sechskantschraube festzu-
ziehen ist.
Weiter mit „Verkabelung" S. 8 und „Modulmon-
tage" S. 9.
