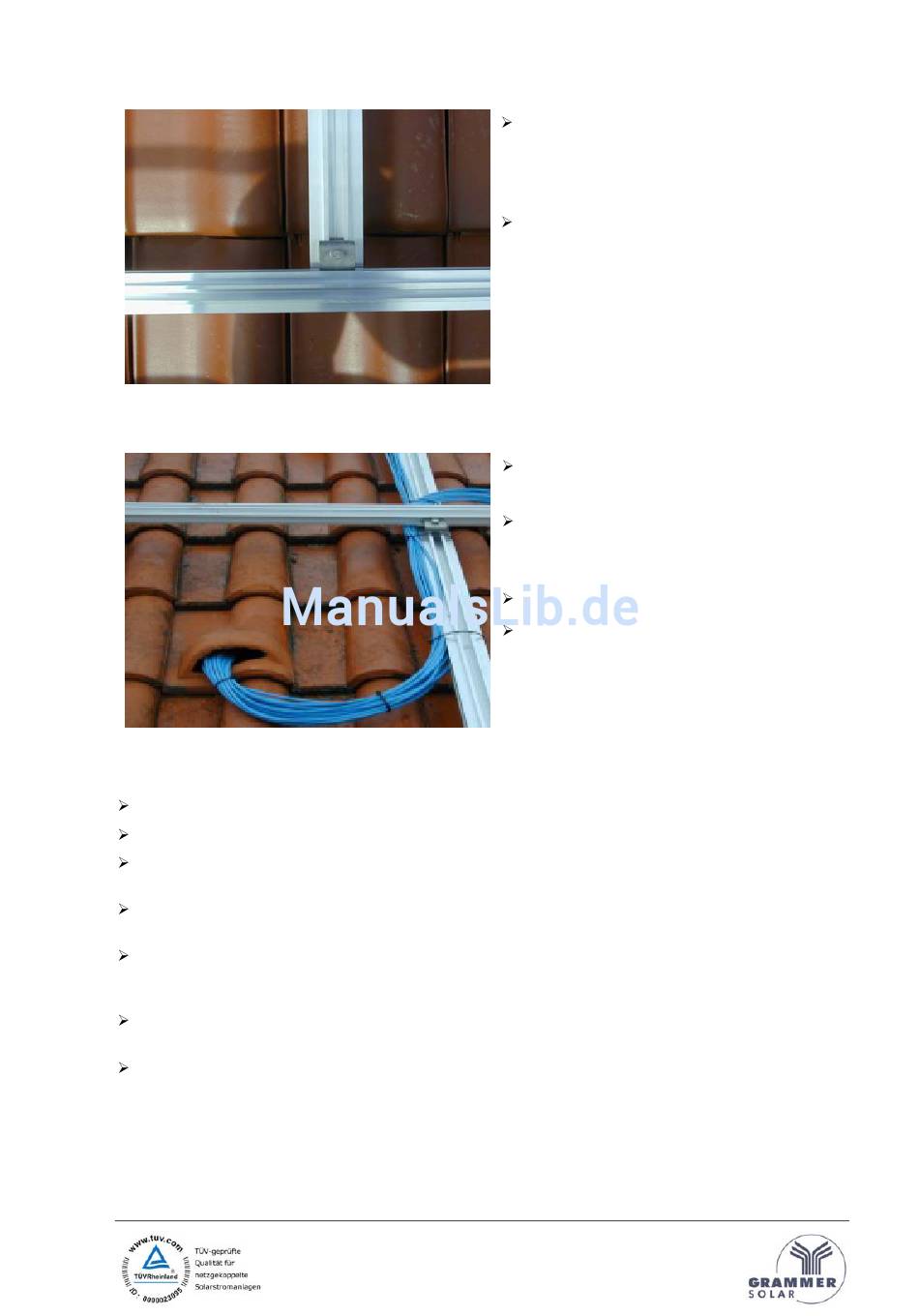

Horizontale Alu-Montageschienen montieren
Verkabelungsarbeiten
Wichtig!
Kurzschlussfeste und doppelt isolierte Solarkabel verwenden.
Solarkabel nach Verkabelungsplan beschriften (Siehe 5.6.1)
Alle Solarkabel nach Möglichkeit in den Montageschienen und sonnengeschützt unter der Anlage
verlegen.
Solarkabel, die der Sonne ausgesetzt sind, müssen in einem Schutzrohr oder Kabelkanal verlegt
werden.
Scharfe Kanten, extremes Knicken des Kabels und/oder starke Zugbeanspruchung beim Verlegen
muss grundsätzlich vermieden werden, um weder die Isolierung des Kabels noch die innenliegen-
de Kupferseele zu beschädigen.
Montagegerüst erden. Potentialausgleich mit NYM 1x16 mm² Cu (siehe auch 5.3 Erdung von PV-
Generatoren).
Wenn Blitzschutz vorhanden ist ggf. den Blitzableiter mittels Erdungsklemmen am Montagegestell
befestigen (siehe auch 5.4 Blitzschutz).
Die Untere Horizontalschiene mittels U-
Klemmen an alle Vertikalschienen an-
schrauben und ggf. mit Schienenverbinder
verlängern.
Mit Hilfe einer Abstandslehre die jeweils
nächste obere Horizontalschiene an allen
Vertikalschienen befestigen. Länge der Ab-
standslehre = Modullänge + 3 mm
Wichtig! Bei der Montage auf geraden und
rechtwinkligen Verlauf achten.
Lage der Dachdurchführung für Solarkabel
festlegen.
Solarkabel mit mindestens 1x4 mm² Quer-
schnitt nach Verkabelungsplan verlegen
und am Montagegerüst befestigen.
UV-beständige Kabelbinder verwenden.
Steckverbindungen an Solarkabel anbrin-
gen (Steckverbinder sind mit (+) und (-) ge-
kennzeichnet)
