5.3 Erdung von PV-Generatoren
Die Berührungssicherheit elektrischer Anlagen hat insbesondere auf dem Dach eine hohe Bedeutung.
Primär-Schädigungen durch elektrischen Schlag sind gefährlich, da sie sehr leicht zu schweren Se-
kundärschäden (Sturz vom Dach) führen können.
Achten Sie bitte unbedingt darauf, dass berührbare leitende Teile des PV-Generators (z.B. Metallrah-
men, Tragekonstruktion etc.) geerdet sein müssen. Die Erdung metallischer Teile einer elektrischen
Anlage ist gemäß DIN VDE 0100, Teil 712 in jedem Falle zwingend vorgeschrieben.
Grundsätzlich muss das Gestell über ein NYM 1x16 mm² Cu-Kabel mit der Potentialausgleichsschiene
der Elektroverteilung im Haus verbunden werden. Ist ein Blitzschutz vorhanden s.u.
5.4 Blitzschutz
Bei bestehendem oder zu bauendem äußeren Blitzschutz ist darauf zu achten, dass alle Teile des PV-
Generators sich innerhalb der Maschen der Blitzschutzanlage befinden. Zusätzlich ist nach allen Sei-
ten ein Sicherheitsabstand zu den Teilen der Blitzschutzanlage einzuhalten. Die Berechnung des
Trennungsabstandes erfolgt gemäß DIN V VDE V 0185-2. In der Praxis hat sich ein Abstand von ca.
0,5 m bewährt.
Nur in den Fällen wo der Trennungsabstand nicht eingehalten werden kann muss der PV-Generator
mit der Blitzschutzanlage verbunden werden, um die Folgen von Überschlägen zu begrenzen. Die
Verbindung sollte mit mindestens 1x16 mm² Cu-Kabel und blitzstromfähigen Klemmen ausgeführt
werden.
5.5 Wechselrichter und Freischalter (DC-Hauptschalter)
a) Wechselrichter
Wichtige Hinweise zur Auslegung und Installation werden im Bedienungshandbuch des Wechselrich-
terherstellers gegeben. Sie sollten unbedingt beachtet werden.
Achtung!
Die wechselstromseitige Installation ist von einem zugelassenen Elektroinstallateur durchzuführen.
Alle vorgeschriebenen Sicherheitsvorschriften, die technische Anschlussbedingung (TAB) des zustän-
digen Energieunternehmens (EVU) sowie die VDE-Vorschriften sind einzuhalten.

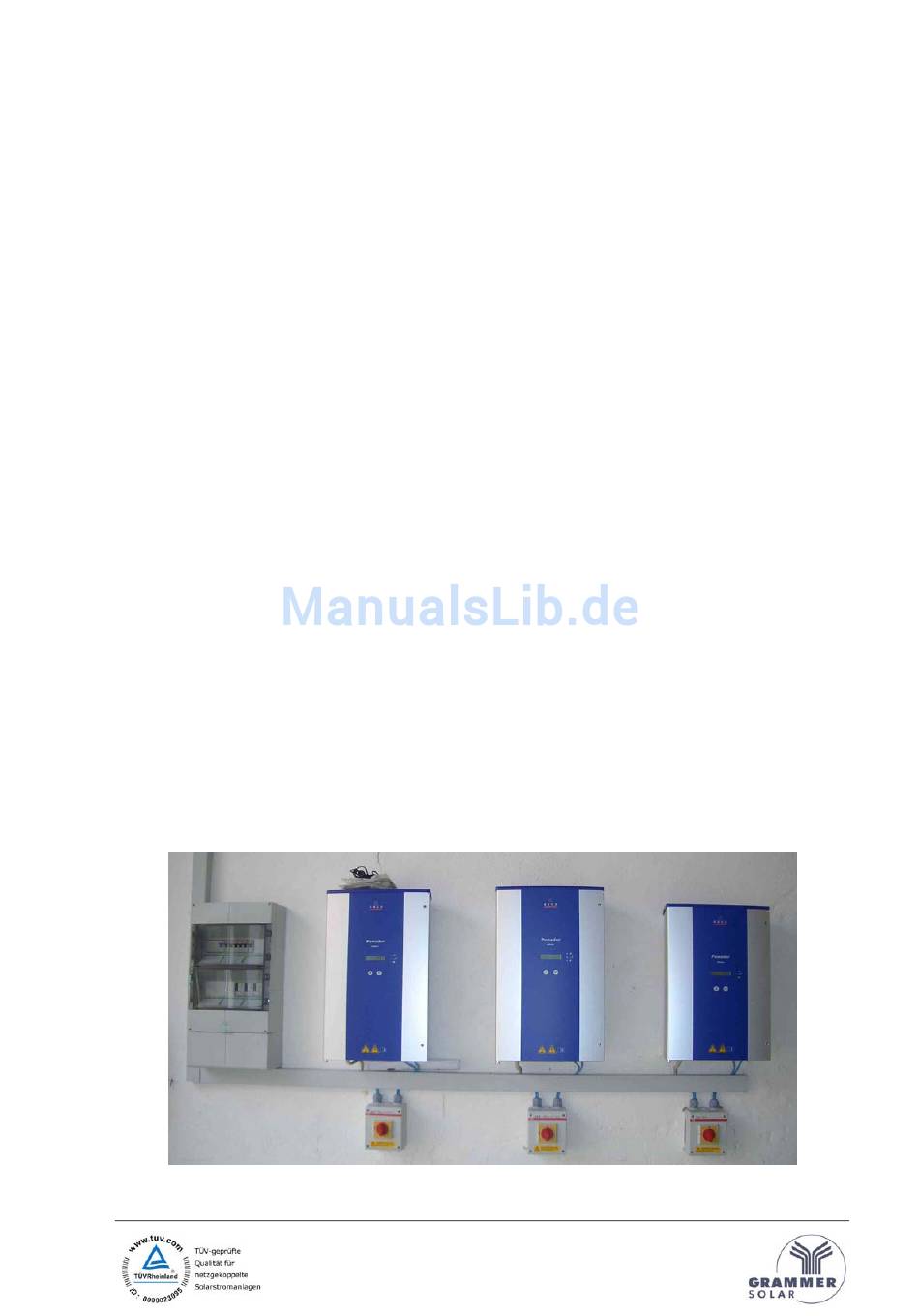

Abbildung: Typische Wechselrichteranordnung mit Freischaltern und Sicherungsverteiler
