3 S
CHRÄGDACHMONTAGE
Bei der Schrägdachmontage werden die PV-
Module über ein Kreuzschienensystem am Dach-
stuhl befestigt. Das Montagesystem ist sehr flexi-
bel und kann auch in Fällen angewendet werden,
in denen die Dachkonstruktion nur ungünstige
Befestigungspunkte bietet.

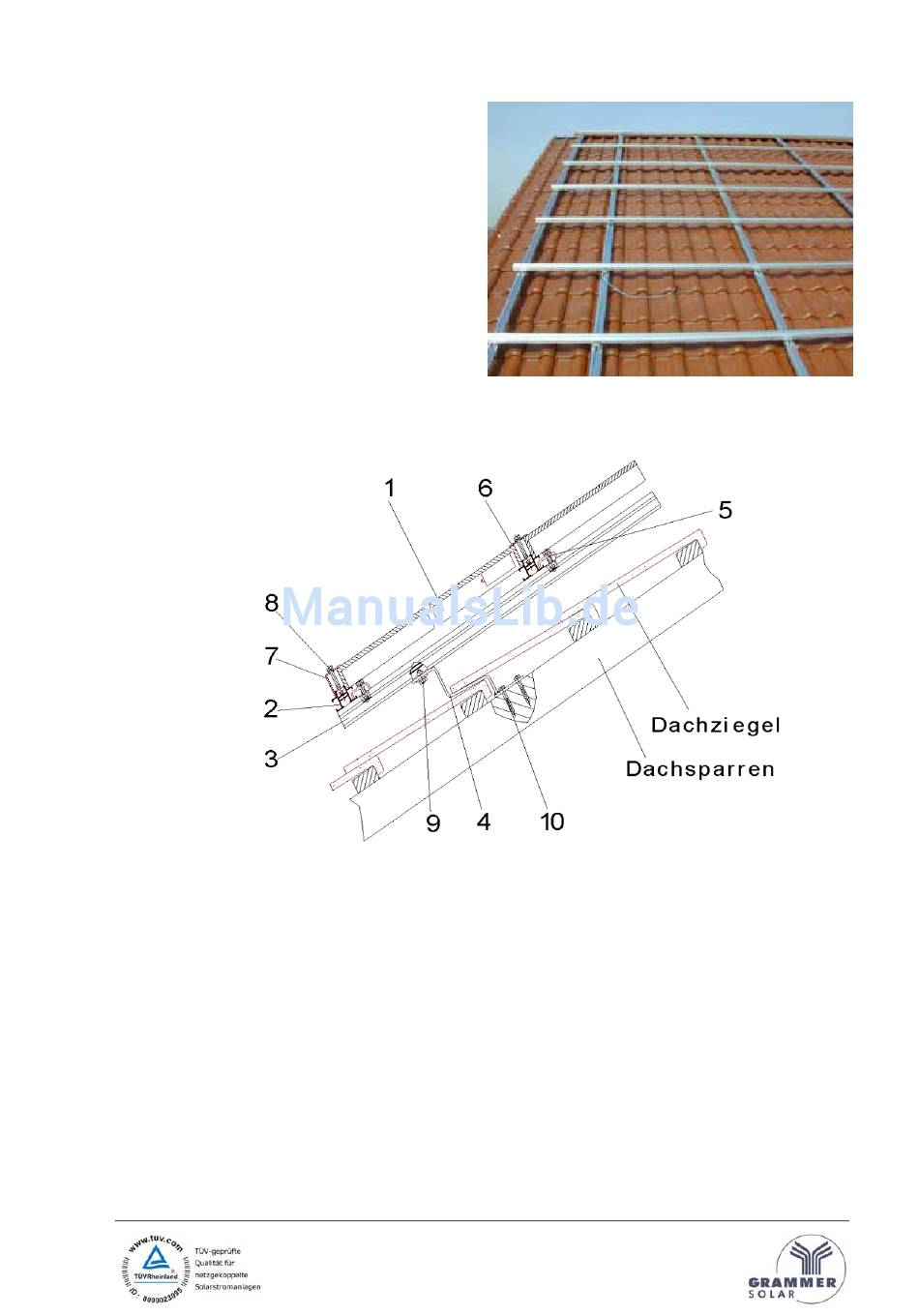

3.1 Übersicht der Montagesystemteile
1. PV-Modul
2. Horizontale Montageschiene
3. Vertikale Montageschiene
4. Dachhaken
5. U-Klemme-Komplet (Hammerkopfschraube M10x30, Sechskantmutter M10/DIN 6923)
6. Modulhalteplatte
7. Modulhaltewinkel
8. Hammerkopfschraube M8x55 – Typ 28/15, Sechskantmutter M8/DIN 6923
9. Hammerkopfschraube M10x30, Sechskantmutter M10/DIN 6923
10. SPAX – S/8x100 / Tellerkopf
S
S
H
OLAR
TROM
ANDBUCH
