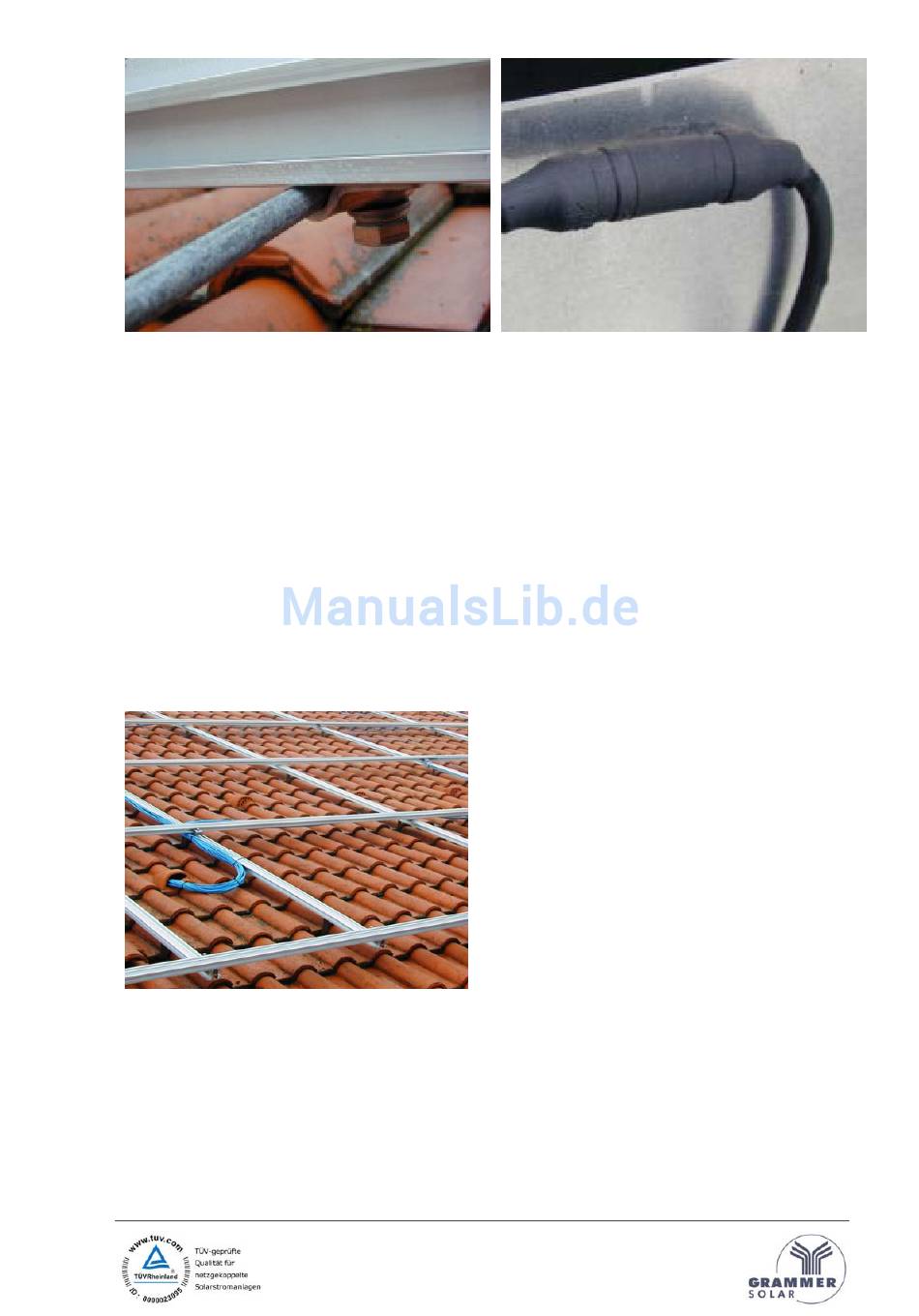

Klemme für Blitzschutzanbindung
Modulmontage
Es werden in Abhängigkeit von der Anlagenleistung, Anzahl der Solarmodule und Anzahl bzw. Typ
des Wechselrichters, grundsätzlich mehrere Module in Reihe (Serie) verschaltet. (siehe Verkabe-
lungsplan Abschnitt 5.6.1)
Dazu wird der Stecker (Kupplung) des ersten Moduls mit der Kupplung des zweiten Moduls verbun-
den. Der Stecker des zweiten Moduls mit der Kupplung des dritten Moduls, bis zur maximalen zulässi-
gen Anzahl der Module in Reihenschaltung. Es dürfen keinesfalls mehr Module in Reihe verschaltet
werden als die maximal mögliche Eingangsspannung des Wechselrichters zulässt. Eine größere Ein-
gangsspannung als zulässig kann den Wechselrichter zerstören. Bei der Reihenschaltung addieren
sich die Einzelspannungen zu einer Gesamtspannung. Der Strom dagegen, der durch die PV-Module
fließt, ist bei der Reihenschaltung überall gleich groß.
Modulleitung mit berührungssicherer Steckverbindung
Erstes Modul zwischen die horizontal verlegten
Montageschienen ablegen, verkabeln, justieren
und mit Modulhaltewinkel anklemmen.
Wichtig! Bei der Montage der Module ist zu be-
achten, dass die Rückseite nicht beschädigt wird.
S
S
H
OLAR
TROM
ANDBUCH
9
