b) DC-Freischalter
Um Wartungs- oder Reparaturarbeiten durchzuführen, muss der Wechselrichter vom PV-Generator
getrennt werden. Dazu wird eine gleichspannungsseitige Freischaltstelle, der DC-Freischalter, be-
nutzt.

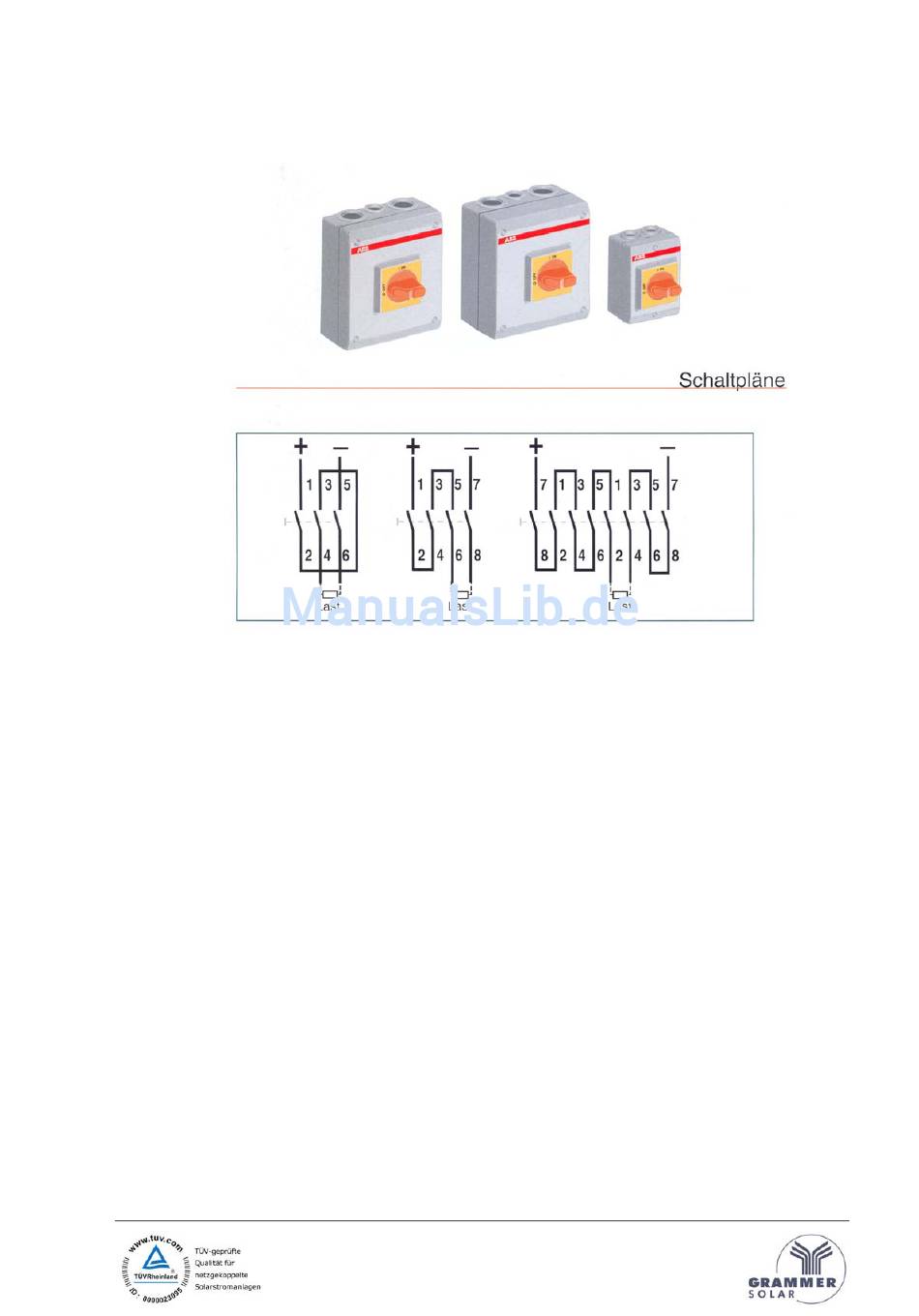

Abbildung: ABB Freischalter mit 750 V und 16 oder 32 A inkl. Schaltplan
Es ist ein Schalter auszuwählen, der Schaltvermögen für Gleichstrom besitzt. Er sollte Lastschaltver-
mögen besitzen (Schalter kann problemlos im laufenden Betrieb betätigt werden, also auch im Notfall
bei laufender Anlage). Ausgelegt wird er auf die maximale Leerlaufspannung des Solargenerators und
auf 125% des maximalen Generatorstromes (Kurzschlussstrom bei voller Einstrahlung).
5.6 Verkabelung und Verschaltung einer PV-Anlage
5.6.1
Verkabelungsplan
Der hier dargestellte Verkabelungsplan bezieht sich auf die Modulansicht von oben. Die Module wer-
den in Reihe verschaltet. Bei Wechselrichter 1 werden zwei Modulstrings parallel in einem MPP-
Regler verarbeitet. Bei Wechselrichter 2 (Multistring-Gerät) wird je ein String von einem MPP-Regler
verarbeitet (Die Strings müssten nicht gleich groß sein). Bei Wechselrichter 3 ist ein String auf einem
MPP-Regler.
