PT 2/3 /...
5.7
Luftfilter (Hatz)

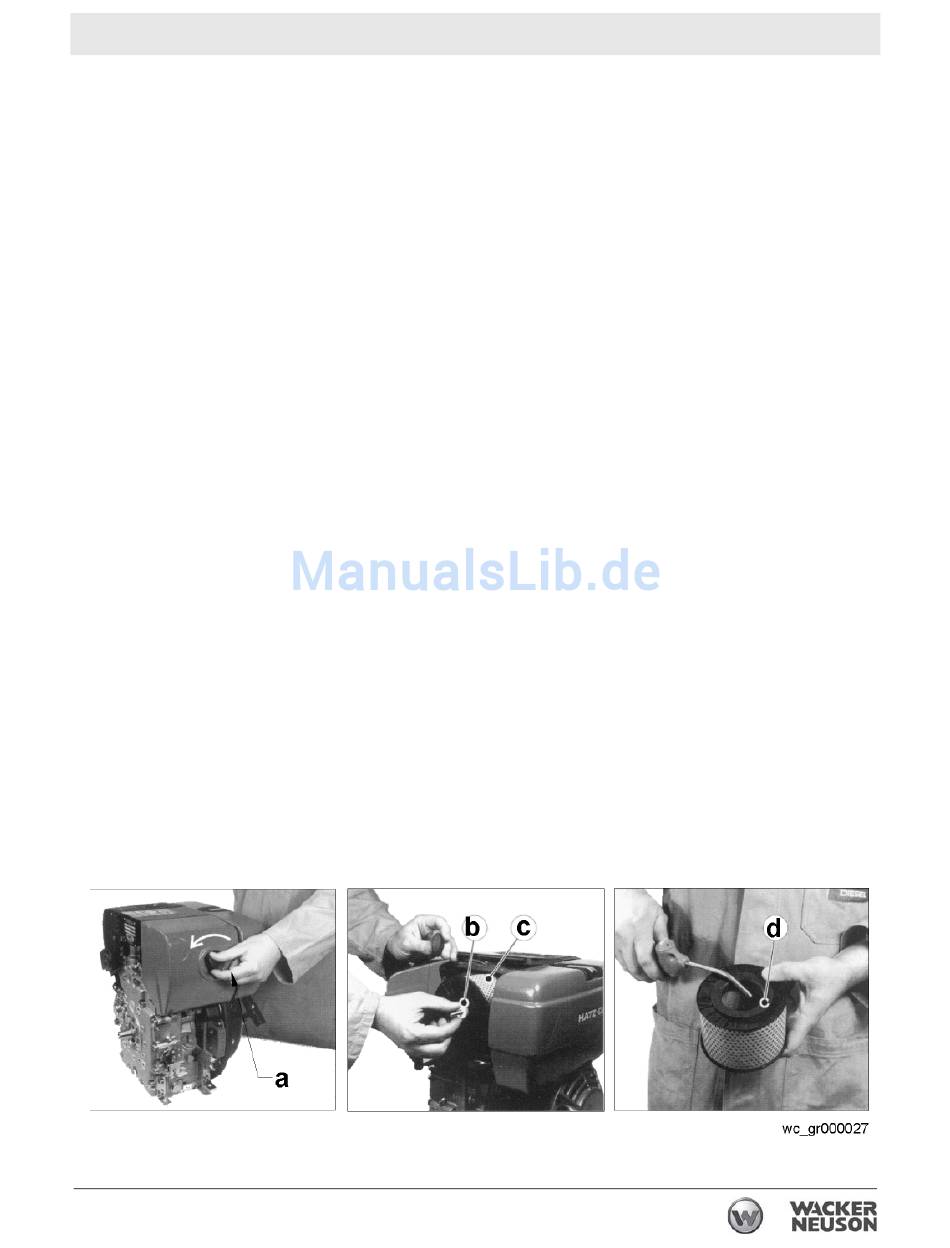

S. Zeichnung: wc_gr000027
5.7.1
5.7.2
5.7.3
•
•
•
•
•
wc_tx000013de.fm
Die Filterkassette muss spätestens nach jeweils 500 Betriebsstunden
ersetzt werden.
Die Abdeckung des Luftfilters (a) entfernen.
Die Rändelmutter (b) abschrauben und entfernen und das
Luftfilterelement (c) abnehmen.
Die Filterkammer und die Abdeckung reinigen. Schmutz und andere
Fremdsubstanzen dürfen nicht in die Lufteinlassstellen des Motors
eindringen.
Die Filterkassette muss entweder ersetzt oder – je nach dem Grad der
Verunreinigung – auf folgende Weise gereinigt oder überprüft werden:
Trockenkontaminierung:
Die Filterkassette mit Druckluft von innen nach außen durchblasen,
bis kein weiterer Schmutz austritt.
HINWEIS: Der Luftdruck darf 73 psi (5 bar) nicht übersteigen.
Nass- oder Ölkontaminierung:
Die Filterkassette auswechseln.
Überprüfung der Filterkassette:
Die Dichtungsoberfläche (d) der Filterkassette überprüfen.
Die Filterkassette auf Sprünge oder jegliche andere Schäden am
Papierfilter überprüfen. Dazu den Filter zum Licht hin neigen oder mit
einer Beleuchtungsquelle durchstrahlen.
HINWEIS:
Selbst eine minimale Beschädigung des Papierfilters
schließt dessen weitere Verwendung aus.
Die Filterkassette in umgekehrter Reihenfolge wieder zusammen-
bauen.
39
