- Seite 1 Betriebsanleitung Pumpe PT 2 PT 2A 0151719de 0810...
-
Seite 2: Inhaltsverzeichnis Pt
Diese Publikation darf vom Erstkäufer der Maschine fotokopiert werden. Jede andere Art der Reproduktion ist ohne ausdrückliche schriftliche Genehmigung von Wacker Neuson Corporation untersagt. Jede von der Wacker Neuson Corporation nicht genehmigte Art der Reproduktion oder Verteilung stellt einen Verstoß gegen die geltenden Urheberrechte dar. Verletzungen werden strafrechtlich verfolgt. - Seite 3 Veränderungen vor, wenn diese zur Verbesserung der Leistung oder Sicherheitsstandards der Maschinen dienen. Die in diesem Handbuch enthaltenen Informationen basieren auf Maschinen, die bis zum Zeitpunkt der Drucklegung hergestellt wurden. Die Wacker Neuson Corporation behält sich das Recht auf unangekündigte Änderungen dieser Informationen vor.
- Seite 4 Gefahr von schweren Verletzungen für den Bediener und andere Personen im Arbeitsbereich Dauerhafte Schäden an der Maschine, die nicht von der Garantie gedeckt wer- Bei Fragen bezüglich zugelassener und nicht zugelassener Komponenten, Zube- hörteile oder Modifizierungen wenden Sie sich bitte an Ihren Wacker Neuson-Hän- dler. wc_tx001342de.fm...
-
Seite 5: Inhaltsverzeichnis
Sicherheit für Bedienungspersonal beim Gebrauch von Verbrennungsmotoren ................ 12 Service-Sicherheit ................13 Aufkleber Aufkleberstellen (PT 2A, PT 3A, PT 2, PT 3) ........15 Aufkleberstellen (PT 2V, PT 3V) ............16 Aufkleberstellen (PT 2H, PT 3H) ............17 Sicherheits-Aufkleber ................. 18 Hinweisaufkleber ................ - Seite 6 Inhaltsverzeichnis PT 2 Wartung Periodischer Wartungsplan ..............32 Motorölsystem (Hatz) ................33 Motoröl (Wacker Neuson / Honda / Vanguard) ........35 Luftfilter (Wacker Neuson) ..............36 Luftfilter (Honda) ..................37 Luftfilter (Vanguard) ................38 Luftfilter (Hatz) ..................39 Zündkerze (Wacker Neuson / Honda / Vanguard) ......40 Absatzbecher (Honda) ................40 5.10...
-
Seite 7: Sicherheitsvorschriften
PT 2/3 /... Sicherheitsvorschriften Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung Diese Betriebsanleitung enthält Sicherheitsvorschriften Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies ist ein Sicherheits-Warnsymbol, das vor möglicher Verletzungsgefahr warnt. -
Seite 8: Beschreibung Und Zweckbestimmung Der Maschine

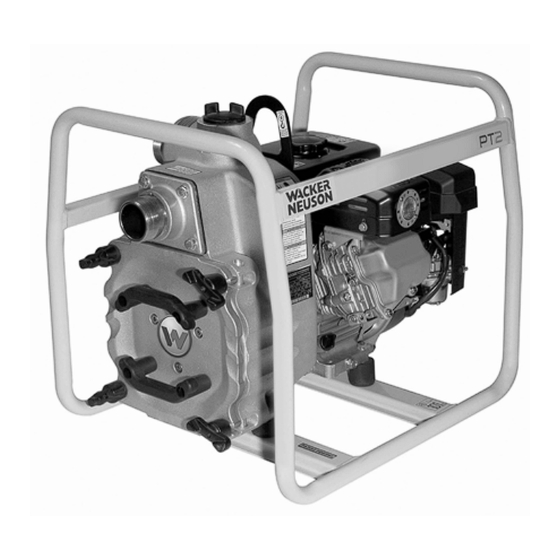

Beschreibung und Zweckbestimmung der Maschine Beschreibung der Maschine Bei dieser Maschine handelt es sich um eine Zentrifugal- Abwasserpumpe. Die Abwasserpumpe von Wacker Neuson besteht aus einem Rohrstahlgehäuse, einem Dieselmotor, einem Kraftstofftank und einer Laufradpumpe mit Öffnungen zum Wasserein- und -auslass. Der Motor dreht das Laufrad während des Betriebs. -
Seite 9: Betriebssicherheit
PT 2/3 /... Sicherheitsvorschriften • Betrieb der Maschine entgegen der an der Maschine angebrachten und in der Betriebsanleitung enthaltenen Warnhinweise Restrisiken Diese Maschine wurde nach den neuesten globalen Sicherheitsstandards entwickelt und gebaut. Um Gefahren weitmöglichst auszuräumen, wurde sie technisch mit größter Sorgfalt konstruiert und enthält Schutzbleche und Warnetiketten für eine... - Seite 10 Sicherheitsvorschriften PT 2/3 /... Vertrautheit mit der Maschine und ordnungsgemäße Schulung sind Voraussetzungen für einen sicheren Betrieb. Maschinen, die falsch oder von ungeschultem Personal betrieben werden, können eine WARNUNG Gefahr darstellen. Die Bedienungsanleitungen in diesem Handbuch und im Motorenhandbuch durchlesen, um sich mit der Position und richtigen Verwendung der Bedienelemente vertraut zu machen.
- Seite 11 PT 2/3 /... Sicherheitsvorschriften 1.3.5 NIEMALS Pumpe für Flüssigkeiten mit chemischen oder giftigen Korrosionsmitteln verwenden. Diese Flüssigkeiten könnten ernste Gesundheits- und Umweltgefahren erzeugen. Im Notfall Kontakt mit den örtlichen Behörden aufnehmen 1.3.6 NIEMALS Vorfüll-, Ablass-, oder Gehäusedeckel öffnen, wenn Pumpe heiss ist.
-
Seite 12: Sicherheit Für Bedienungspersonal Beim Gebrauch Von Verbrennungsmotoren
Sicherheitsvorschriften PT 2/3 /... Sicherheit für Bedienungspersonal beim Gebrauch von Verbrennungsmotoren WARNUNG Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Nichtbeachtung der Warnhinweise und Sicherheitsrichtlinien kann zu schweren oder tödlichen Verletzungen führen. Stets die Warnhinweise in der Bedienungsanleitung des Motors und die Sicherheitsanleitungen weiter unten lesen und beachten. -
Seite 13: Service-Sicherheit
PT 2/3 /... Sicherheitsvorschriften Sicherheit beim Auftanken Während des Auftankens des Motors: • Verschütteten Kraftstoff sofort aufwischen. • Den Kraftstofftank in einem gut ventilierten Bereich auffüllen. • Nach dem Auftanken den Kraftstofftankdeckel wieder anbringen. Während des Auftankens des Motors: •... -
Seite 14: Kein Benzin Oder Andere Arten Von Kraftstoff Bzw. Entflammbare
Auspufftopf könnte diese Substanzen entzünden und ein Feuer verursachen. 1.5.3 Wenn Ersatzteile für diese Maschien benötigt werden, nur Teile von Wacker Neuson verwenden bzw. Teile, die dem Original in Bezug auf Abmessungen, Typ, Stärke und Material genau entsprechen. 1.5.4 An Maschinen mit Benzinmotoren vor Wartungsarbeiten IMMER die Zündkerze herausnehmen, um ein unbeabsichtigtes Starten zu... -
Seite 15: Aufkleber
PT 2/3 /... Aufkleber Aufkleber Aufkleberstellen (PT 2A, PT 3A, PT 2, PT 3) wc_si000396de.fm... -
Seite 16: Aufkleberstellen (Pt 2V, Pt 3V)
Aufkleber PT 2/3 /... Aufkleberstellen (PT 2V, PT 3V) wc_si000396de.fm... -
Seite 17: Aufkleberstellen (Pt 2H, Pt 3H)
PT 2/3 /... Aufkleber Aufkleberstellen (PT 2H, PT 3H) wc_si000396de.fm... -
Seite 18: Sicherheits-Aufkleber
Aufkleber PT 2/3 /... Sicherheits-Aufkleber Wacker Neuson-Maschinen sind an den erforderlichen Stellen mit internationalen Bildaufklebern versehen. Diese werden nachstehend erläutert: Symbol Erklärung GEFAHR! Erstickungsgefahr. Motoren geben Kohlenmonoxyd ab. Die Maschine nicht in Innenräumen oder geschlossenen Bereichen laufen lassen. NIE in Häusern oder Garagen betreiben, SELBST WENN Türen und Fenster offen sind. - Seite 19 PT 2/3 /... Aufkleber Symbol Erklärung WARNUNG! Enthält Hochdruck. Nicht öffnen wenn Pumpe heiß ist. Dampf oder Heisswasser-Hochdruck im Pumpeninnenraum möglich! WARNUNG! Niemals Pumpe für leicht verdunstbare oder brenn- bare Flüssigkeiten mit niedrigem Flammpunkt ver- wenden. Diese Flüssigkeiten könnten entzünden oder explodieren.
-
Seite 20: Hinweisaufkleber
Aufkleber PT 2/3 /... Hinweisaufkleber Symbol Erklärung Ein Typenschild mit Modellnummer, Artikelnummer, Versionsnummer und Seriennummer ist an jedem Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust oder Beschädigung des Schildes noch vorhanden sind. Bei der Ersatzteilbestellung oder Nachfragen bezüglich Service-Informationen sind... -
Seite 21: Heben Und Transport
PT 2/3 /... Heben und Transport Heben und Transport Maschine heben Diese Pumpe ist schwer genug, um bei falscher Hebetechnik Verletzungen zu verursachen. Zum Heben der Pumpe folgende Anleitungen beachten: • Nicht versuchen, die Maschine manuell anzuheben. Geeignete Hebevorrichtungen verwenden, z. B. Schlaufen, Ketten, Haken, Rampen oder Wagenheber. -
Seite 22: Betrieb
Flüssigkeiten nach Bedarf auffüllen, einschließlich Kraftstoff, Motoröl und Batteriesäure. 4.1.6 Die Maschine an ihren Einsatzort bringen. Empfohlener Kraftstoff (Wacker Neuson / Honda / Vanguard) Der Motor benötigt normales bleifreies Benzin. Nur frisches, sauberes Benzin verwenden. Wasser- oder schmutzhaltiges Benzin verursacht Schäden am Kraftstoffsystem. Die kompletten Kraftstoffspezifikationen sind dem Bedienerhandbuch des Motorenherstellers zu entnehmen. -
Seite 23: Vor Dem Anlassen
PT 2/3 /... Betrieb Vor dem Anlassen S. Zeichnung: wc_gr000013 4.4.1 Sicherheitsvorschriften am Anfang der Betriebsvorschrift lesen. 4.4.2 Pumpe so nahe wie möglich zum Wasser und auf einer flachen, festen Ebene aufstellen. 4.4.3 Um Pumpe vorzufüllen, Vorfülldeckel (a) öffnen und Pumpengehäuse mit Wasser auffüllen. - Seite 24 Betrieb PT 2/3 /... wc_tx000012de.fm...
-
Seite 25: Anlassen (Wacker Neuson)
PT 2/3 /... Betrieb Anlassen (Wacker Neuson) S. Zeichnung: wc_gr000655 4.5.1 Benzinhahn zum Öffnen in senkrechte Stellung (a1) bringen. Anmerkung: Bei kaltem Motor Chokehebel schliessen (d2). Bei warmem Motor Choke öffnen (d1). 4.5.2 Motorschalter auf “ON” stellen (b2). 4.5.3 Gashebel etwas nach links öffnen (c2). -
Seite 26: Anlassen (Honda)
Betrieb PT 2/3 /... Anlassen (Honda) S. Zeichnung: wc_gr000014 4.7.1 Benzinhahn zum Öffnen nach rechts schieben (a1). Anmerkung: Bei kaltem Motor Chokehebel schliessen (b1). Bei warmem Motor Choke öffnen (b2). 4.7.2 Motorschalter auf “ON” stellen (e1). 4.7.3 Gashebel etwas nach links öffnen (d1). -
Seite 27: Anlassen (Vanguard)
PT 2/3 /... Betrieb Anlassen (Vanguard) S. Zeichnung: wc_gr000015 4.9.1 Benzinhahn (a1) öffnen. Anmerkung: Bei kaltem Motor Chokehebel auf “CHOKE” (b1) stellen. Bei warmem Motor Choke auf “RUN” (b2) stellen. 4.9.2 Gasregulierhebel auf “Schnell” stellen (c1). 4.9.3 Haltknopf nach rechts anschalten (d1). -
Seite 28: Anlassen (Hatz)
Betrieb PT 2/3 /... 4.11 Anlassen (Hatz) S. Zeichnung: wc_gr000016 4.11.1 Den Drehzahlregelungshebel (a) je nach Wunsch oder Bedarf auf ½ START oder die maximale START-Position stellen. Anmerkung: Ein Motorenstart bei niedriger Drehzahl trägt zu einer reduzierten Rauchentwicklung am Auspuff bei. -
Seite 29: Kaltwetterstart (Hatz)
PT 2/3 /... Betrieb 4.12 Kaltwetterstart (Hatz) S. Zeichnung: wc_gr000016 4.12.1 Den Drehzahlregelungshebel (a) je nach Wunsch oder Bedarf auf ½ START oder die maximale START-Position stellen. 4.12.2 Die Abdeckung Gehäuses für Luftfilter Schallisolierung (c) abnehmen. 4.12.3 Den Ölreglerknopf bis zum Anschlag (d) herausziehen und dann wieder ganz hineindrücken. -
Seite 30: Schläuche Und Schellen
Pumpenbetrieb nicht zusammenziehen. Ausflußschläuche (b) sind normalerweise dünnwändige Schläuche. Feste Schläuche, die den Saugschläuchen ähnlich sind, können ebenfalls als Ausflußschläuche verwendet werden. Anmerkung: Saug- und Ausflußschläuche sind von Wacker Neuson lieferbar. Verbindung mit der nächstgelegenen Wacker Neuson- Service-Station aufnehmen. Zwei Schellen (c) werden zum Anschluß des Saugschlauches an die Einlaßkupplung empfohlen. -
Seite 31: Notausschaltverfahren
PT 2/3 /... Betrieb 4.16 Notausschaltverfahren Falls während des Betriebs der Maschine ein Ausfall oder Unfall stattfindet, ist das folgende Verfahren anzuwenden: 4.16.1 Den Motor stoppen. 4.16.2 Die Kraftstoffversorgung abschalten. 4.16.3 Alle Hindernisse entfernen. 4.16.4 Schlauchknicke beseitigen. 4.16.5 Maschine abkühlen lassen. -
Seite 32: Wartung
Auf Undichtigkeiten zw. Pumpe / Motor prüfen. Abdeckung abnehmen und Pumpengehäuse von Ablagerungen reinigen. O-Ringe der Gehäuse abdeckung prüfen. Puffer auf Schaden prüfen. Wacker Neuson / Honda / Nach den Alle 50 Alle 100 täglichem ersten 20 Stunden Stunden Vanguard... -
Seite 33: Motorölsystem (Hatz)
PT 2/3 /... Wartung Hatz Nach den Alle 30 Alle 250 Alle 500 täglichem ersten 20 Stunden Stunden Stunden Gebrauch Stunden Motoröl wechseln. • Kühlsystem reinigen. Ventilabstand prüfen und nachstellen. Auf Undichtigkeiten zw. Pumpe/Motor prüfen. Kraftstoffilter wechseln. Motorölsystem (Hatz) S. Zeichnung: wc_gr000023, wc_gr002682 Motorölstand... - Seite 34 Wartung PT 2/3 /... 5.2.7 Den Ölstopfen (b) abschrauben und das Öl in einen Behälter ablaufen lassen. 5.2.8 Den Ölstopfen reinigen und eine neue Dichtung (c) anbringen. Den Stopfen einschrauben und fest anziehen. 5.2.9 Die Filterschraube (d) von Hand lösen und den Ölfilter aus seinem Gehäuse herausziehen.
-
Seite 35: Motoröl (Wacker Neuson / Honda / Vanguard)
PT 2/3 /... Wartung Motoröl (Wacker Neuson / Honda / Vanguard) S. Zeichnung: wc_gr000022 5.3.1 Motoröl bei warmem Motor ablassen. 5.3.2 Zum Ablassen des Öls Verschlußstopfen (a) und Ablaßschraube (b) entfernen. Anmerkung: Aus Umweltschutzgründen soll unter die Maschine ein Behälter Auffangen Flüssigkeit... -
Seite 36: Luftfilter (Wacker Neuson)
Wartung PT 2/3 /... Luftfilter (Wacker Neuson) S. Zeichnung: wc_gr000656 Zum Reinigen des Luftfilters NIEMALS Kraftstoff bzw. andere Lösungsmittel mit niedrigem Flammpunkt verwenden. Es könnte zu einem Brand oder einer Explosion kommen. WARNUNG HINWEIS: Den Motor NIEMALS ohne Luftfilter betreiben. Es kann zu schweren Schäden am Motor kommen. -
Seite 37: Luftfilter (Honda)
PT 2/3 /... Wartung Luftfilter (Honda) S. Zeichnung: wc_gr000025 Dieser Motor ist mit einem Doppelelement-Luftfilter ausgestattet. Häufiges Reinigen des Luftfilters beugt Vergaser-Fehlfunktionen vor. HINWEIS: NIEMALS Motor ohne Luftfilter laufen lassen, da schwerwiegende Motorschäden entstehen. NIEMALS Luftfilter mit Benzin oder anderen Lösungsmitteln niedrigen Brennpunktes reinigen, da dies zu Feuer oder Explosion führen kann. -
Seite 38: Luftfilter (Vanguard)
Wartung PT 2/3 /... Luftfilter (Vanguard) S. Zeichnung: wc_gr000026 Luftfilter öfters warten um Vergaserfunktion zu gewährleisten. HINWEIS: NIEMALS Motor ohne Luftfilter laufen lassen. Führt zu schnellem Motorverschleiß. NIEMALS den Luftfilter mit Benzin oder anderen Lösemitteln mit niedrigem Brennpunkt reinigen. Feuer- und Explosionsgefahr. -
Seite 39: Luftfilter (Hatz)
PT 2/3 /... Wartung Luftfilter (Hatz) S. Zeichnung: wc_gr000027 Die Filterkassette muss spätestens nach jeweils 500 Betriebsstunden ersetzt werden. 5.7.1 Die Abdeckung des Luftfilters (a) entfernen. 5.7.2 Die Rändelmutter (b) abschrauben und entfernen und das Luftfilterelement (c) abnehmen. 5.7.3 Die Filterkammer und die Abdeckung reinigen. Schmutz und andere Fremdsubstanzen dürfen nicht in die Lufteinlassstellen des Motors... -
Seite 40: Zündkerze (Wacker Neuson / Honda / Vanguard)
Wartung PT 2/3 /... Zündkerze (Wacker Neuson / Honda / Vanguard) S. Zeichnung: wc_gr000028 Zündkerze nach Bedarf reinigen oder ersetzen. Siehe Motoranleitung. Der Ausfpuff wird während des Betriebs sehr heiß und bleibt auch nach dem Abschalten des Motors noch eine Weile heiß. Den heißen Auspuff niemals anfassen. -
Seite 41: Reinigen Des Kraftsftoff-Grobfilters (Wacker Neuson)
PT 2/3 /... Wartung 5.10 Reinigen des Kraftsftoff-Grobfilters (Wacker Neuson) S. Zeichnung: wc_gr001093 5.10.1 Zum Entfernen von Wasser und Schmutz den Kraftstoffhahn schließen und den Kraftstoff-Grobfilter entfernen. 5.10.2 Den Kraftstoff-Grobfilter (a) auf Wasser und Schmutz prüfen. 5.10.3 Nach dem Entfernen von Schumutz und Wasser den Kraftstoff- Grobfilter in einem brennsicheren Lösungsmittel auswaschen. -
Seite 42: Kraftstoffilter (Hatz)
Wartung PT 2/3 /... 5.12 Kraftstoffilter (Hatz) S. Zeichnung: wc_gr000031 Die Wartungsintervalle für den Kraftstofffilter hängen von der Reinheit des benutzten Dieselkraftstoffs ab. Bei einem verschmutzten Kraftstoff muss diese Arbeit alle 250 Betriebsstunden ausgeführt werden. Explosionsgefahr! Dieselkraftstoff ist entzündlich und muss mit der erforderlichen Vorsicht behandelt werden. -
Seite 43: Vergasereinstellung (Wacker Neuson / Honda)
PT 2/3 /... Wartung 5.13 Vergasereinstellung (Wacker Neuson / Honda) S. Zeichnung: wc_gr000032 5.13.1 Motor anlassen und auf normale Betriebstemperatur aufwärmen lassen. 5.13.2 Einstellschraube (a) auf 2 Drehungen herausdrehen. Siehe Anmerkung. 5.13.3 Mit Motor im Leerlauf die Schraube (a) so aus- oder eindrehen, bis die höchste Motordrehzahl erricht wird. -
Seite 44: Vergasereinstellung (Vanguard)
Wartung PT 2/3 /... 5.14 Vergasereinstellung (Vanguard) S. Zeichnung: wc_gr000033 5.14.1 Motor starten und auf Betriebstemperatur warmlaufen lassen. 5.14.2 Den Gasregler auf Leerlaufposition stellen. Den Vergasergashebel (a) gegen Leerlaufdrehzahlschraube halten. Leerlaufdrehzahlschraube (b) drehen bis 1300 Upm erreicht sind. 5.14.3 Den Vergasergashebel noch an der Leerlaufdrehzahlschraube halten, und die Leerlaufgemischschraube (c) im Uhrzeigersinn (mager) oder Gegenuhrzeigersinn (fett) drehen, bis der Motor gleichmäßig läuft. -
Seite 45: Einstellung Des Ventilspiels (Hatz)
PT 2/3 /... Wartung 5.15 Einstellung des Ventilspiels (Hatz) S. Zeichnung: wc_gr000034 Eventuelle Einstellungen dürfen nur bei kaltem Motor (10-30°C) vorgenommen werden. 5.15.1 Die Abdeckung des Luftfilters und die Schallisolierhaube entfernen. 5.15.2 Alle Abdeckung Zylinderkopfs haftenden Verschmutzungen entfernen. 5.15.3 Den Ölreglerknopf bis zum Anschlag herausziehen. - Seite 46 Wartung PT 2/3 /... wc_tx000013de.fm...
-
Seite 47: Einstellung Des Laufradabstandes
PT 2/3 /... Wartung 5.16 Einstellung des Laufradabstandes S. Zeichnung: wc_gr000035 Wird Auswechseln des Laufrades oder des Spiralgehäuse-Einsatzes notwendig, muß der Abstand zwischen beiden Teilen richtig eingestellt sein. Das Laufrad (a) soll so nahe wie möglich zum Einsatz (b) sein ohne ihn zu berühren. -
Seite 48: Pumpe Reinigen
Wartung PT 2/3 /... 5.17 Pumpe reinigen S. Zeichnung: wc_gr000036 Nach jedem Gebrauch das Pumpeninnere säubern. 5.17.1 Ablaßstopfen (a) vom Gehäuse entfernen und überschüssiges Wasser ablassen. 5.17.2 Die vier Knaufschrauben am Pumpendeckel (b) lockern, dann Deckel abnehmen. 5.17.3 Schmutzüberreste vom Pumpeninneren entfernen. -
Seite 49: Lagerung
5.18.4 Motoröl wechseln und die in der Motoranleitung aufgeführten Motorlagerungshinweise befolgen. 5.18.5 Pumpe und Motor ganz zudecken und an einem trockenen, sauberen Ort aufbewahren. 5.19 Sonderzubehör Wacker Neuson stellt ein komplettes Programm von Anschlußstücken, Schläuchen Schellen Verfügung, Pumpe verschiedenen Einsatzzwecken anzupassen. -
Seite 50: Fehlersuche
Wartung PT 2/3 /... 5.20 Fehlersuche Problem / Symptom Grund / Beseitigung Pumpe saugt nicht an. • Ungenügende Wasservorfüllung des Gehäuses. • Die Motordrehzahl ist zu niedrig. Richtigstellen. • Saugkorb verstopft. Saugkorb reinigen. • Ansaugschlauch ist beschädigt. Ansaugschlauch ersetzen oder reparieren. - Seite 51 PT 2/3 /... Wartung Problem / Symptom Grund / Beseitigung Pumpenlaufrad dreht sich • Pumpenlaufrad ist blockiert. Pumpendeckel öffnen nicht; Pumpe schwer zu und Schmutz und Festteile vom Inneren säubern. starten. • Laufrad und Einsatz reiben aneinander. Abstand durch Entfernung einer Ausgleichscheibe ver- größern.
-
Seite 52: Technische Daten
Technische Daten PT 2 /... Technische Daten Motor Motorleistung Zulässige Nettohöchstleistung gemäß SAE J1349 und ISO 3046. Der tatsächliche Leistungsausgang kann aufgrund spezifischer Betriebskonditionen variieren. Artikel-Nr. PT 2 PT 2A PT 2V PT 2H 0009318 0009092 0009093 0009094 0009319 0009095... -
Seite 53: Pumpe
Geräuschangabe beträgt für - den Garantierter Schallleistungspegel (L ) = PT 2A 102 dB(A), PT 2V 99 dB(A), PT 2H 107 dB(A), PT 2 101 dB(A). - den Schalldruckpegel am Bedienerplatz (L ) = PT 2A 91 dB(A), PT 2V 88 dB(A), PT 2H 99 dB(A), PT 2 89 dB(A). - Seite 55 EC DECLARATION OF CONFORMITY WACKER NEUSON CORPORATION, N92W15000 ANTHONY AVENUE, MENOMONEE FALLS, WISCONSIN USA AUTHORIZED REPRESENTATIVE IN THE EUROPEAN UNION Axel Häret WACKER NEUSON SE Preußenstraße 41 80809 München hereby certifies that the construction equipment specified hereunder: Category: Centrifugal Trash Pump Machine function: This machine is a centrifugal trash pump intended to be used for general de-watering applications.
- Seite 56 Fax: +49 - (0)89-3 54 02-390 Wacker Neuson Corporation · N92W15000 Anthony Ave. · Menomonee Falls, WI 53051 · Tel. : (262) 255-0500 · Fax: (262) 255-0550 ·Tel. : (800) 770-0957 Wacker Neuson Limited - Room 1701–03 & 1717–20, 17/F. Tower 1, Grand Century Place, 193 Prince Edward Road West, Mongkok, Kowloon, Hongkong.
