16-REINIGUNG UND WARTUNG

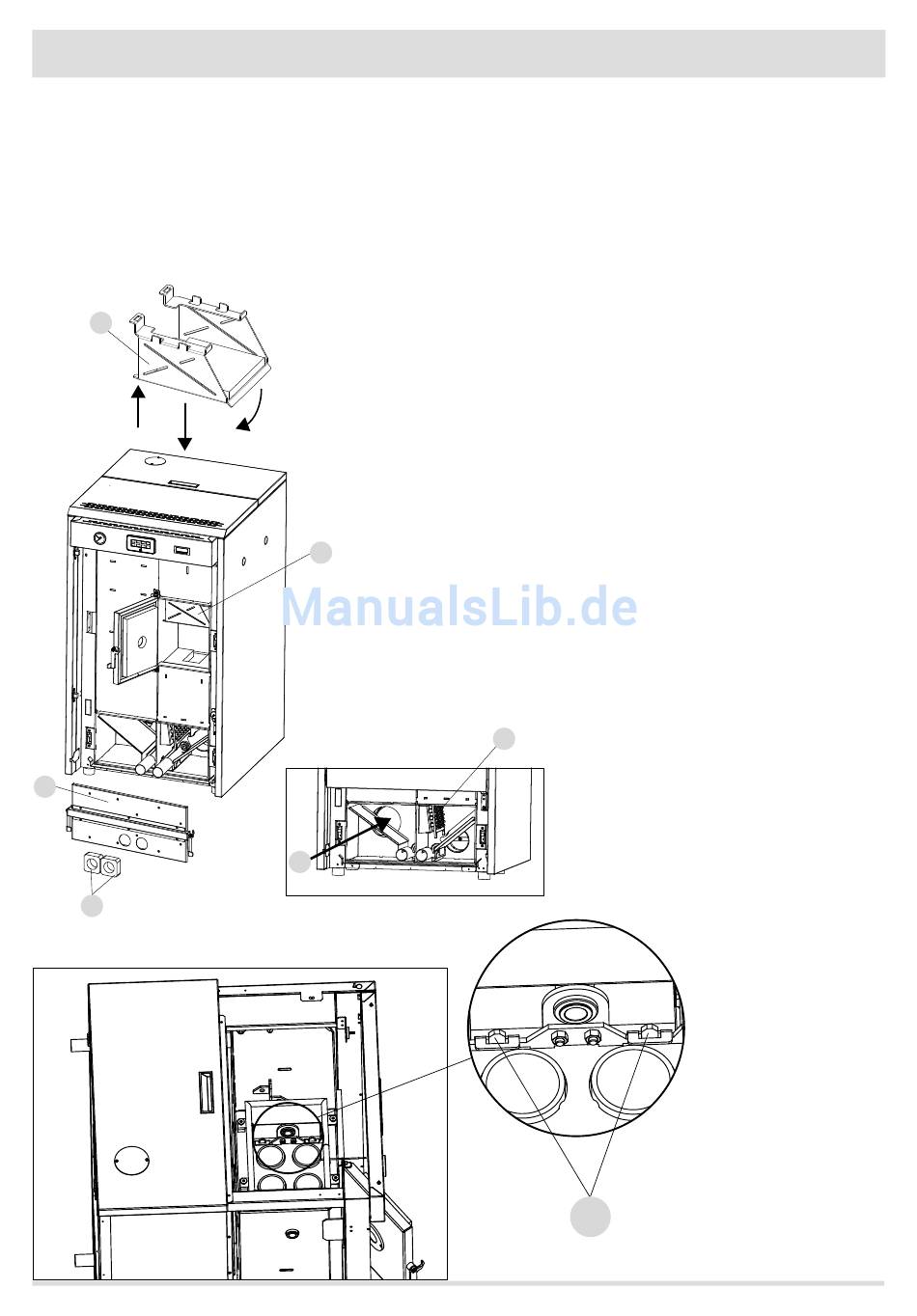

REINIGUNG OBERES LEITBLECH

Im Inneren der Brennkammer befindet sich oben das Leitblech „M", das zur Reinigung herausgenommen werden muss. Um das Leitblech
„M" zu entnehmen, folgendermaßen vorgehen:
• Das Bauteil „M" anheben, um das Blech aus den Haken „G" (siehe Abbildung nächste Seite) am Heizkessel zu lösen (Pos.1).
• Das andere Ende nach unten drehen (Pos.2).
• Das Teil „M" wieder absenken (Pos.3).
M
1
3
U
O
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
2
M
N
REINIGUNG RAUCHGASGEBLÄSERAUM
Den Trolley entfernen und die "O" Dichtungen
sowie den Schutz "U" durch einfaches Anheben der
beiden seitlichen Hebel entfernen. An der Wand des
Heizkessels in Position „N" mit einem Staubsauger
die Asche entfernen, die sich möglicherweise auf
dem Rauchgasgebläse angesammelt hat. Mit einem
Schaber den Kamm "P" reinigen
P
G
35
