Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

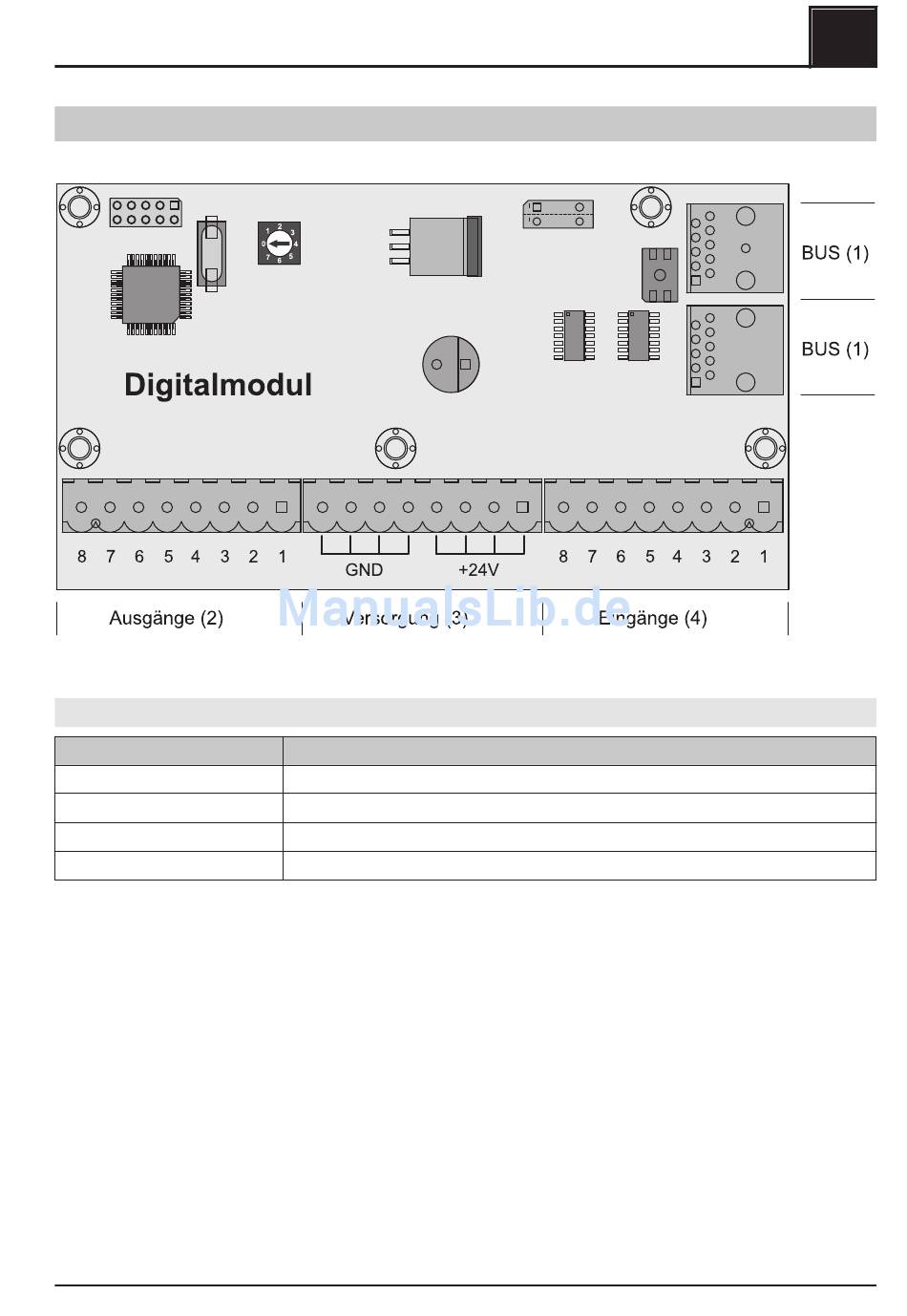

2.2.6 Digitalmodul
Das Digitalmodul stellt zusätzlich digitale Ein- und Ausgänge zur Verfügung:
Anschlusshinweise
Anschluss
2 x Bus (1)
Ausgang 1 ... 8 (2)
24V (3)
Eingang 1 ... 8 (4)
YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Servicehandbuch Lambdatronic H 3200 für Hackgutkessel | B1470217_de
Kabeldimension / Spezifikation / Hinweis
CAT 5 Patchkabel grau RJ 45 SFTP 1:1 Belegung
Anschlusskabel
1 x 0,75 mm²
1)
Anschlusskabel
1 x 1,0 mm²
1)
Anschlusskabel
1 x 0,75 mm²
1)
2
19
