Kanal
9
10
11
12
13
14
15
16
17
18
19
22
DMX Wert Funktion
Goborad mit drehbaren Gobos: Index, Shake, Drehung
Index: Drehwinkel auf Kanal 10/11 wählen
0 - 9 Offen
10 - 14 Gobo 1 Index
15 - 19 Gobo 2 Index
20 - 24 Gobo 3 Index
25 - 29 Gobo 4 Index
30 - 34 Gobo 5 Index
Kontinuierliche Drehung, Drehgeschwindigkeit auf Kanal 10/11 wählen
35 - 39 Gobo 1 Drehung
40 - 44 Gobo 2 Drehung
45 - 49 Gobo 3 Drehung
50 - 54 Gobo 4 Drehung
55 - 59 Gobo 5 Drehung
Gobo-Shake, Mittelpunkt ist Indexposition. Index auf Kanal 10/11
wählen.
Der Shake-Winkel inkrementiert in den Schritten: 10°, 15°, 30°, 45°,
60°, 90°, 135°, 180°, 270° und 360°
Gobo 1 Shake, 360° langsam  10° schnell
60 - 89
Gobo 2 Shake, 360° langsam  10° schnell
90 - 119
Gobo 3 Shake, 360° langsam  10° schnell
120 - 149
Gobo 4 Shake, 360° langsam  10° schnell
150 - 179
Gobo 5 Shake, 360° langsam  10° schnell
180 - 209
Kontinuierliche Goboraddrehung mit Gobodrehung,
Drehgeschwindigkeit auf Kanal 10/11 wählen.
Raddrehung im Uhrzeigersinn, schnellt  langsam
210 - 232
Raddrehung gegen Uhrzeigersinn, langsam  schnell
233 - 255
Goborad: Index, Drehrichtung und -geschwindigkeit
Index (wenn Index auf Kanal 9 gewählt wurde):
0 - 65535 Index (0° bei 32768)
Drehung (wenn Drehung auf Kanal 9 gewählt wurde):
0 - 600 Keine Drehung, Index 0°
Drehung im Uhrzeigersinn, schnell  langsam
601 - 32130
32131 - 32895 Keine Drehung, stoppt auf aktueller Position
Drehung gegen Uhrzeigersinn, langsam  schnell
32896 - 64515
64516 - 65535 Keine Drehung, Index 90°
Animationsrad, Position und Funktion
0 - 5 Offen
6 - 10 Horizontal, Index (Indexwinkel auf Kanal 13 wählen)
11 - 15 Horizontal, Drehung (Geschwindigkeit / Richtung auf Kanal 13 wählen)
16 - 20 Vertikale Drehung (Geschwindigkeit / Richtung auf Kanal 13 wählen)
21 - 25 Vertikal, Index (Indexwinkel auf Kanal 13 wählen)
26 - 110 Drehung, Winkelposition
11 - 195 Index, vertikale Winkelposition
196 - 255 Index, horizontale Winkelposition
Animationsrad, Index, Drehgeschwindigkeit und -richtung
Wenn Index auf Kanal 12 gewählt wurde:
Indexwinkel, min.  max.
0 - 255
Wenn Drehung auf Kanal 12 gewählt wurde:
0 - 2 Stop, Index 0°
Drehung im Uhrzeigersinn, schnell  langsam
3 - 126
127 - 129 Keine Drehung, stoppt auf aktueller Position
Drehung gegen Uhrzeigersinn, langsam  schnell
130 - 253
254 - 255 Keine Drehung, Index 90°
Frost
Kein Frost  Voller Frost
0 - 255
Iris
Offen  Geschlossen
0 - 255
Zoom, 16-bit (MSB und LSB)
Weit  eng
0 - 65535
Fokus, 16-bit (MSB und LSB)
Unendlich  nah
0 - 65535
MAC Encore Performance Bedienungsanleitung

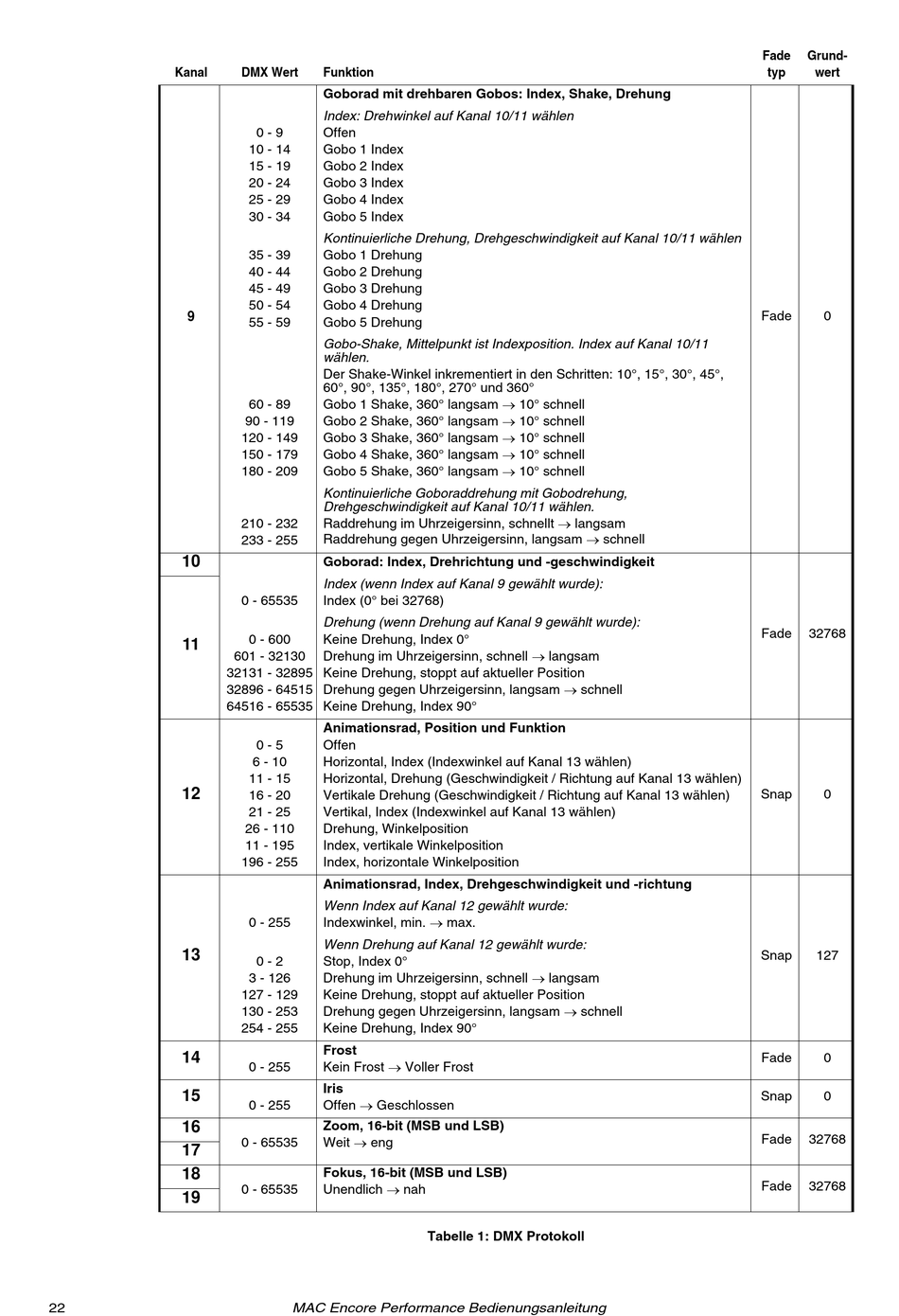

Tabelle 1: DMX Protokoll
Fade Grund-
typ wert
Fade 0
Fade 32768
Snap 0
Snap 127
Fade 0
Snap 0
Fade 32768
Fade 32768
