Herstellen der Systemerdung
• Erdungskabel – Im Lieferumfang des Standard-Zubehör-Kits enthalten. Die Erdung muss nach lokalen
und nationalen Installationsanforderungen dimensioniert sein. Für Installationen in den USA ist abhängig
von der Stromversorgung und dem System ein Kupferleiter der Größe 12 oder 6 AWG erforderlich.
Handelsüblicher 6-AWG-Draht wird empfohlen. Die Länge des Erdungskabels richtet sich nach der
Entfernung des Switches von einer ordnungsgemäßen Erdungsvorrichtung.
• Kreuzschlitzschraubendreher Größe 1
• Crimpzange zum Crimpen des Erdungskabels an die Erdungsklemme.
• Abmantelwerkzeug zur Entfernung der Isolierung vom Erdungskabel.
Verfahren
Schritt 1 Entfernen Sie mithilfe eines Abmantelwerkzeugs etwa 19 mm der Außenhülle vom Ende des Erdungskabels.
Schritt 2 Stecken Sie das abisolierte Ende des Erdungskabels in das offene Ende der Erdungslasche.
Schritt 3
Crimpen Sie das Erdungskabel an den Hohlkörper der Erdungsklemme. Stellen Sie sicher, dass das
Erdungskabel sicher an der Erdungsklemme befestigt ist.
Schritt 4 Befestigen Sie die Erdungsklemme mit zwei M4-Schrauben am Systemerdungsanschluss. Stellen Sie sicher,
dass die Erdungsklemme und das Erdungskabel die Funktion der übrigen Switch-Hardware oder anderer
Geräte im Rack nicht stören.

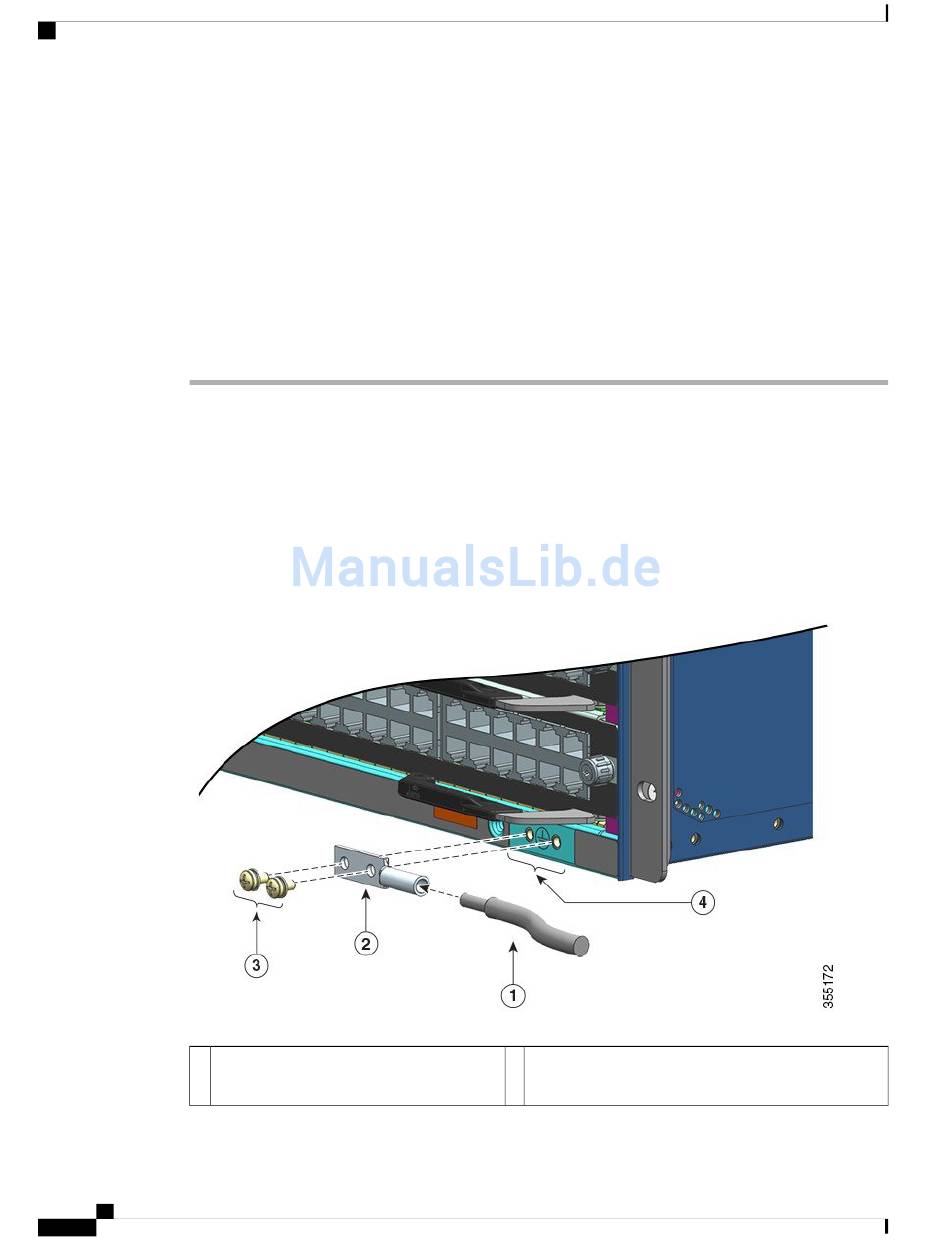

Abbildung 14: Suchen und Verbinden der Systemerdung
1 Abisoliertes Ende des Erdungskabels in
offenes Ende der Erdungslasche eingesteckt
Hardwareinstallationsanleitung zu Cisco Catalyst Switches der Serie 9400
60
3 M4-Schrauben zur Befestigung des Kabelschuhs am
Steckverbinder
Installieren des Switches
