Installation der Regalhalterungen

Installation der Regalhalterungen

Montieren Sie die Regalhalterungen, bevor Sie das Chassis im Rack installieren. Sie werden direkt am Rack
befestigt und tragen einen Teil des Chassis-Gewichts, während Sie die L-Winkel am Rack-Gehäuse befestigen.
Sie müssen die Regalhalterungen vorne montieren.
Bevor Sie beginnen
Ermitteln Sie den Abstand zwischen den Innenseiten der linken und rechten Schiene Ihres Rack-Systems und
installieren Sie die Regalhalterungen entsprechend. Halten Sie folgendes Werkzeug bereit:
• Kreuzschlitzschraubendreher Größe 1 und 2
• 3/16-Zoll-Schlitzschraubendreher
• Maßband und Wasserwaage
Verfahren
Schritt 1 Positionieren Sie den Halteflansch der linken Regalhalterung an der Vorderseite der linken Schiene. Richten
Sie die Halterung am Rack aus und befestigen Sie sie mit drei Schrauben. Verwenden Sie dazu 10-32- oder
12-24-Flachkopfschrauben aus dem Regal-Kit.
Schritt 2 Positionieren Sie den Halteflansch der rechten Regalhalterung an der Vorderseite der rechten Schiene. Achten
Sie darauf, dass er sich auf der gleichen Höhe befindet wie die linke Regalhalterung. Richten Sie die Halterung
am Rack aus und befestigen Sie sie mit drei Schrauben.
Verwenden Sie die gleiche Art von Schrauben für die linke und rechte Regalhalterung.

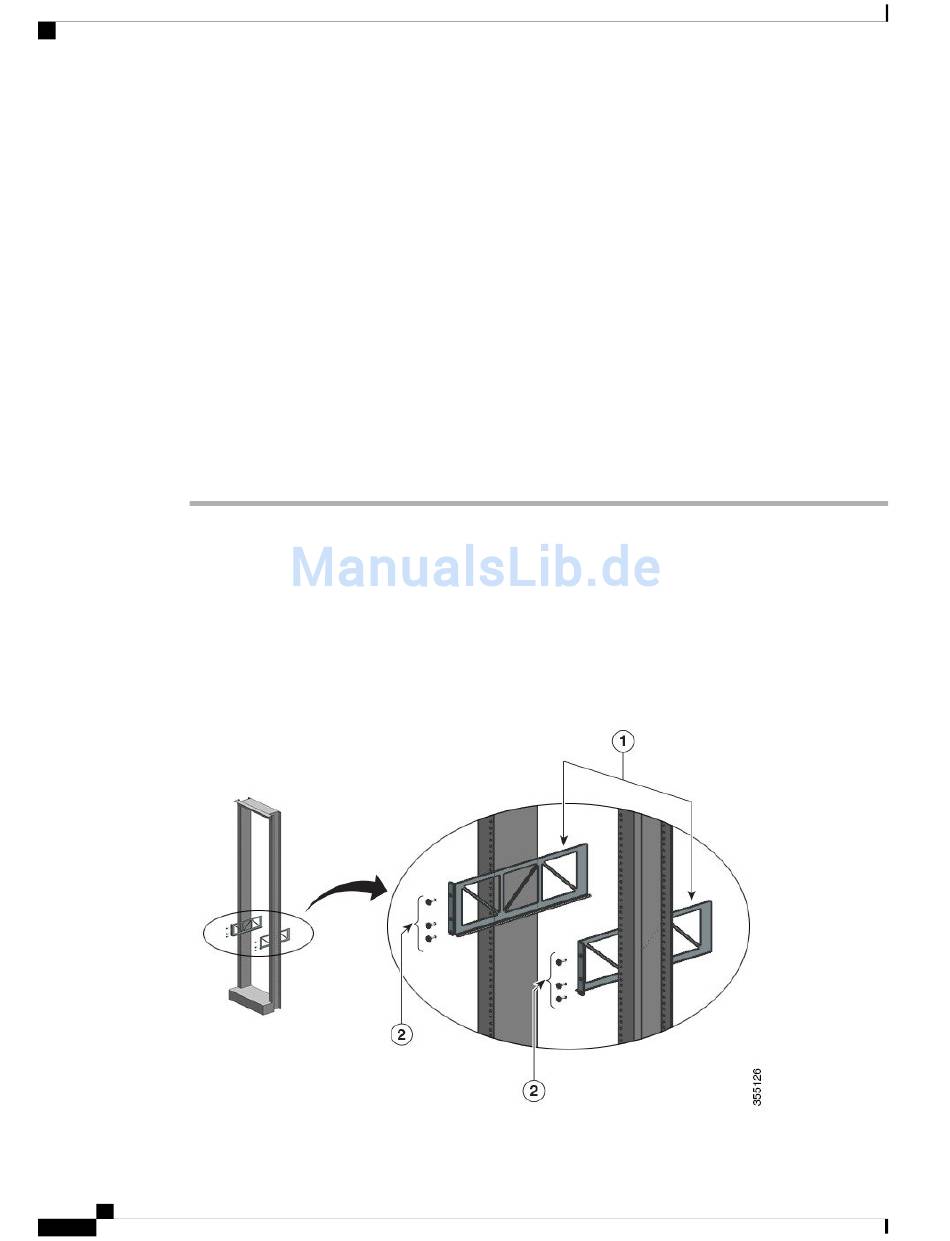

Abbildung 8: Installation der Regalhalterungen
Hardwareinstallationsanleitung zu Cisco Catalyst Switches der Serie 9400
46
Installieren des Switches
