Baustufe 3, Einbau des Antriebs, Teile 3.1 – 3.10
Nr.
Bezeichnung, Maße in mm
3.1
Schmierröhrchen D 4 x 30
3.2
Stevenrohr D 6 x 235
3.3
Kontermutter M4
3.4
Schiffswelle D 4 x 300
3.5
Stellring D 4
3.6
Madenschraube M3 x 3
3.7
Kupplungselement D 4
3.8
Madenschraube M3
3.9
Kupplungsmittelteil
3.10
Schiffsschraube D 35

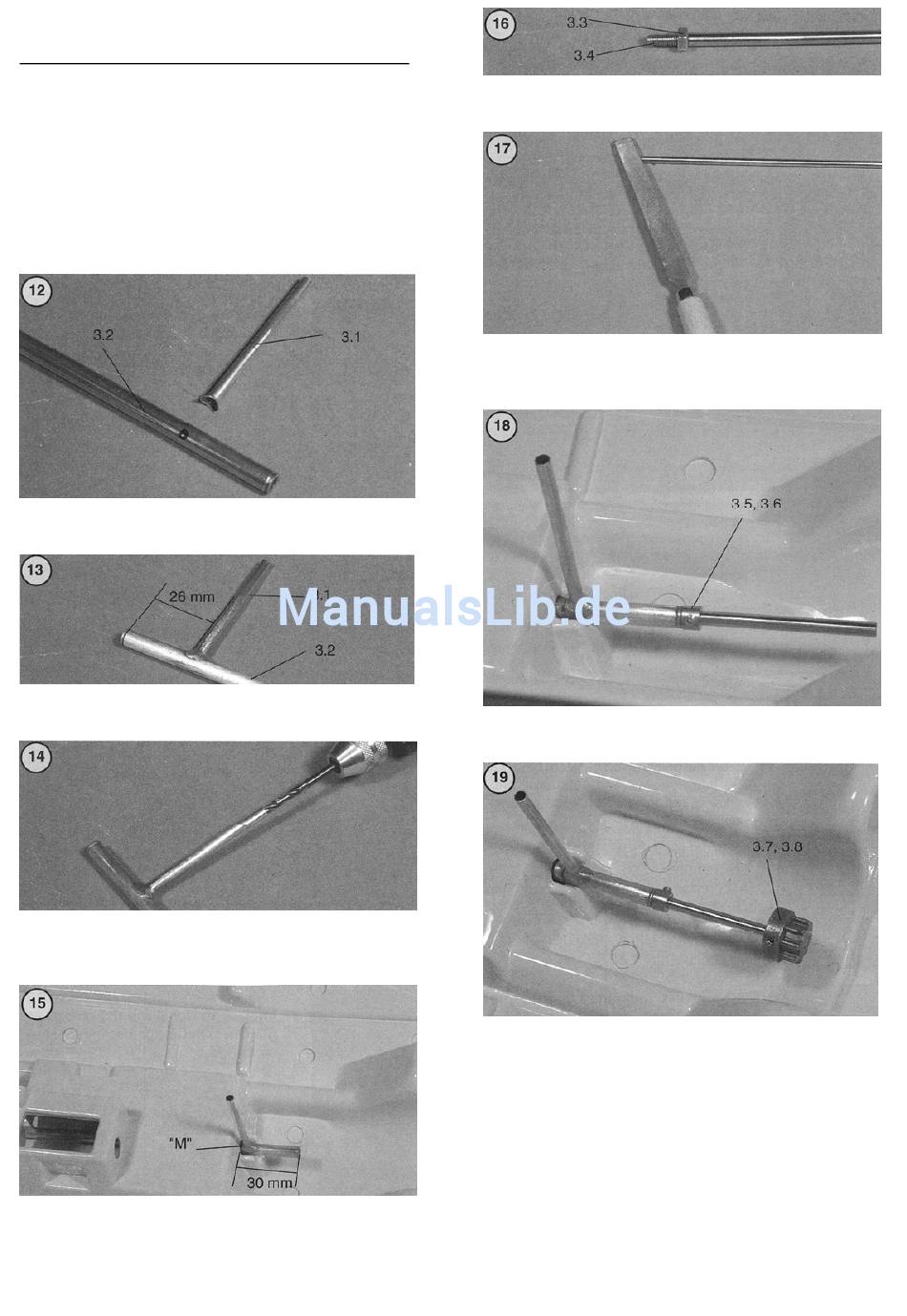

- Das Schmierröhrchen 3.1 an der Unterseite halbrund
ausfeilen.
- Röhrchen nach Maßangabe auf das Stevenrohr
löten.
- Loch im Stevenrohr durch das Schmierröhrchen boh-
ren. Stevenrohr gut durchblasen um die Bohrspäne
zu entfernen.
- Auf dem Stevenrohr 3.2 die 30 mm Markierung „M"
anbringen und so in den Rumpf schieben, dass die
Markierung sichtbar ist
Stück Notiz
1
(Hohlniet)
- Die Kontermutter 3.3 bis zum Gewindeauslauf auf die
1
1
1
1
1
1
n. e.
1
n. e.
1
n. e.
1
- Am anderen Wellenende eine Fläche, wie beim Motor
- Schiffswelle in das Stevenrohr schieben.
- Den Stellring 3.5 mit Madenschraube 3.6 von vorn
- Das zweite Kupplungselement 3.7 mit
Schiffswelle aufdrehen.
beschrieben, anfeilen.
auf die Schiffswelle setzen.
Madenschraube 3.8 sichern. Die Madenschraube
muss sich über der Abflachung befinden.
