Der Bau des Modells

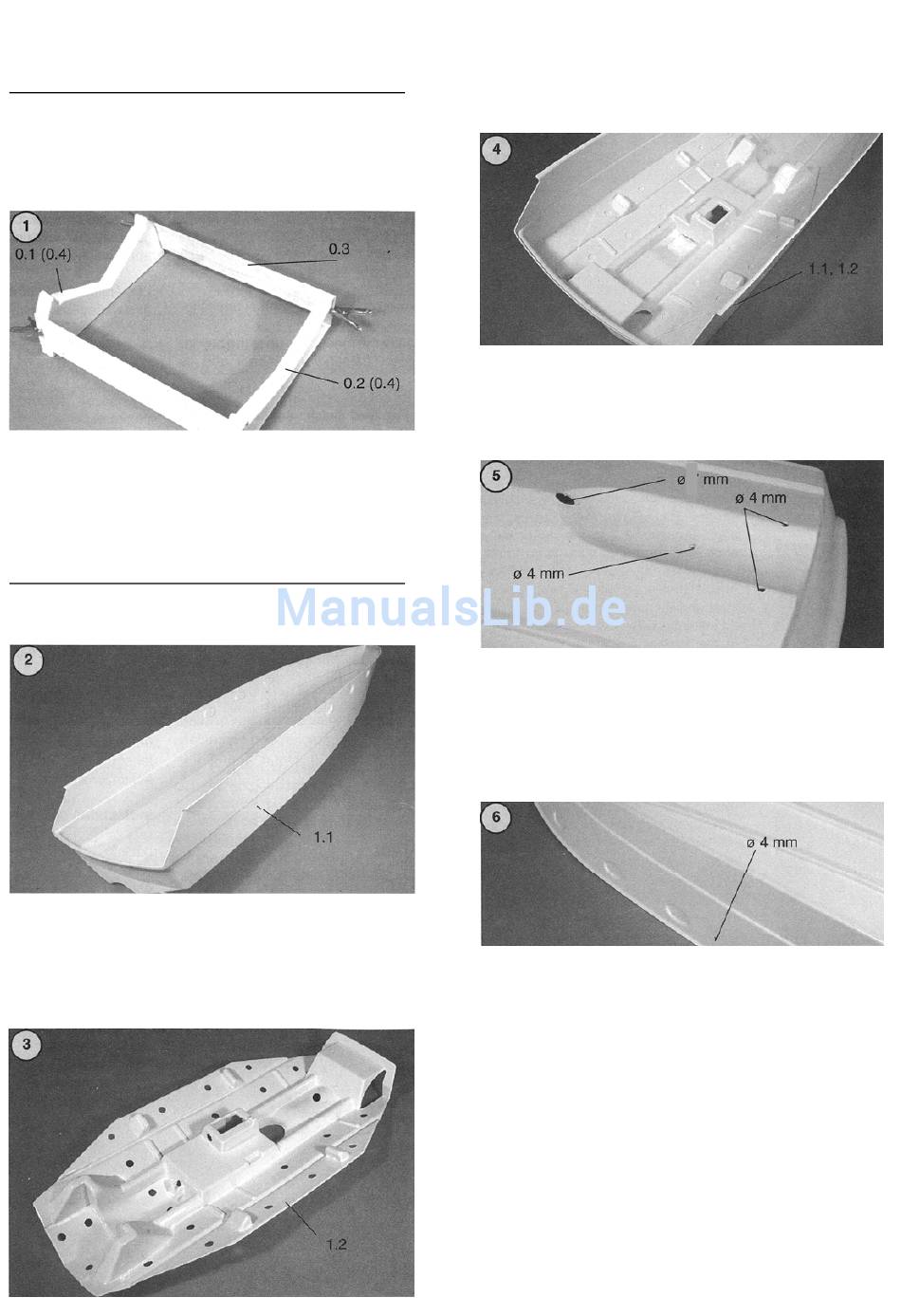

Baustufe 0, der Bootsständer, Teile 0.1 – 0.4
Nr.
Bezeichnung, Maße in mm
0.1
Auflage V (vorn)
0.2
Auflage H (hinten)
0.3
Seitenplatte 4x70x400
Sperrh.
0.4
Moosgummistreifen
- Bootsständer aus den Teilen 0.1 bis 0.3 mit UHU
allplast zusammenkleben.
- Auflageflächen für das Boot mit selbstklebenden
Moosgummistreifen 0.4 belegen.
Baustufe 1, Vorbereiten des Rumpfs, Teile 1.1 – 1.2
Nr.
Bezeichnung, Maße in mm
1.1
Rumpf
1.2
Einbauwanne
- Den Rumpf 1.1 nach Markierungen beschneiden.
Das Material kann sehr gut mit einem Messer
angeritzt und dann vorsichtig geknickt werden. An
engen Stellen mit einer Kunststoffschere (sg.
Lexanschere) ausschnei-den. Die Schnittkanten mit
Schleifpapier glätten.
Stück Notiz
1
Tzt
1
Tzt
2
2
n. e.
Stück Notiz
1
Tzt.
1
Tzt
- Die Einbauwanne 1.2 gemäß Markierungen
beschneiden. Die markierten Öffnungen für das
Stevenrohr, die Ruderabstützung und das Lenkservo
ausarbeiten. Prüfen, ob das vorgesehene Lenkservo
passt.
- Die Klebebohrungen D 6 mm anbringen.
- Die Wanne in den Rumpf einpassen. Alle
Klebeflächen anrauen.
- Die Wanne wird mit Sekundenkleber, der durch die
Klebebohrungen aufgetragen wird, im Rumpf
verklebt.
- Folgende Löcher gemäß Markierungen und
Maßangaben bohren:
- 6 mm Bohrung für Stevenrohr anbringen
- 4 mm Bohrungen für die Ruderanlage in der Wanne
von oben, im Rumpf von unten
- 4 mm für den Kühlwassereinlass im Rumpfboden von
unten gemäß Markierung
- 4 mm Bohrung für den Kühlwasserauslass gemäß
Markierung in der rechten Rumpfseitenwand hinter
der dritten ovalen Scheibe.
