Montage- und Bedienungsanleitung

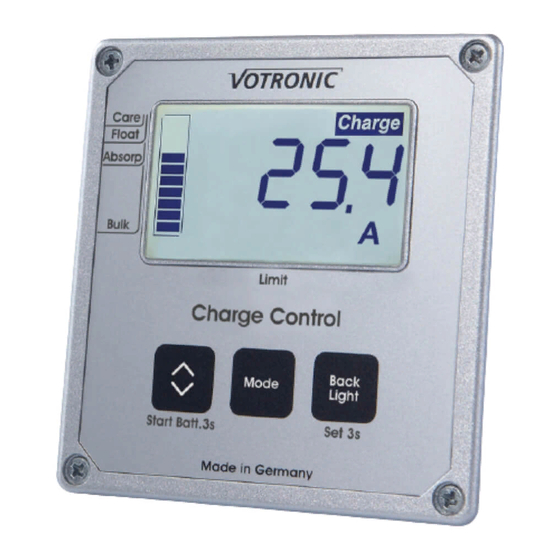

LCD-Charge Control S
Komfortables, einfach zu bedienendes Kontroll- und Bedien-Element für die Ladegeräte der Baureihe VBCS Triple und VAC
Triple (im Folgendem kurz Triple).
Es zeigt den Status der einzelnen Ladequellen, die momentane Ladephase, die Spannung von Bord- und Starter-Batterie
sowie den aktuellen Ladestrom an. Bei Solar-Betrieb stehen zudem die Anzeigen für die aktuelle Solarleistung (W) und für
eigene Statistikzwecke die Energie-Zähler (Wh und Ah, jederzeit auf „Null" rücksetzbar) zur Verfügung. Mittels
Tastendruck wird der Netz-Lademodus des Triple manuell ein- bzw. ausgeschaltet oder leistungsmäßig reduziert (AC
Power-Limit), z.B. bei zu schwach abgesichertem Landstrom. Eine spezielle Schutzfunktion sorgt dafür, dass eine
versehentlich ausgeschaltete Netz-Ladung reaktiviert wird, wenn die Bordbatterie Gefahr läuft, tiefentladen zu werden.
Die große, übersichtliche Anzeige besitzt ein beleuchtetes und hervorragend ablesbares Display mit sehr geringem
Stromverbrauch. Über den Plug and Play-Anschluss lässt es sich jederzeit, auch nachträglich, einfach nachrüsten und
durch die kompakte Bauform an nahezu jeder Stelle montieren.
Das Gerät reiht sich von den Abmessungen her nahtlos in das VOTRONIC-Modulsystem ein. Hierzu gehören Tankanzeige-
Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Batterie-Computer, Voltmeter, Amperemeter und
Thermometer) sowie Schalter- und Sicherungspanels.
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Montage und Anschluss
Die geringe Einbautiefe (ca. 22 mm) der Elektronik ermöglicht das „Einlassen" in der Wandstärke der Möbelbauplatten, so
dass immer ein optimaler Einbauort gewählt werden kann. Verwenden Sie bitte die beiliegende Bohrschablone, die auch
die Kombination mit weiteren Anzeigepanelen berücksichtigt.
Die rückseitige Ausschnittöffnung ist nach Möglichkeit mit einem elektrisch nichtleitenden Material abzudecken, um so
die Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten.
Die Anzeigeeinheit wird über die mitgelieferte 5 m lange Steuerleitung mit dem VOTRONIC-Ladegerät der Baureihe VBCS
oder VAC Triple (Anschluss „Display") verbunden. Der Anschluss ist steckfertig ausgeführt und die Leitung sollte
entsprechend der Sicherheitshinweise verlegt werden.
Damit ist das Gerät betriebsbereit.
Sollte die Länge der Steuerleitung zur Anschlusseinheit nicht ausreichen, kann die als Zubehör erhältliche Steuerleitungs-
Verlängerung (5 m lang), Art.-Nr. 2005 verwendet werden, sodass eine Gesamtlänge von 10 m genutzt werden kann.
Die mitgelieferte Steuerleitung ist speziell für diese Anwendung konzipiert und geprüft. Sie muss
zwingend für die einwandfreie Funktion des Gerätes verwendet werden. Eine baugleiche Ausführung
kann zu einer Fehlfunktion führen, die nicht durch die Gewährleistung abgedeckt ist.
Erste Inbetriebnahme
Nachdem der Triple nach dessen Anleitung angeschlossen wurde, also betriebsbereit ist und die Steckverbindung
zwischen Anzeige und Triple hergestellt wurde, ist auch das LCD-Charge Control S betriebsbereit.
Bedienung
Taste 1: Weiterschalten der Anzeige,
Anzeige Spannung Starterbatterie (3 s)
Taste 2: Umschalten AC Mode
Taste 3: Ein-/Ausschalten der
Beleuchtung,
Einstellung Helligkeit (3 s)
Nr. 1247
