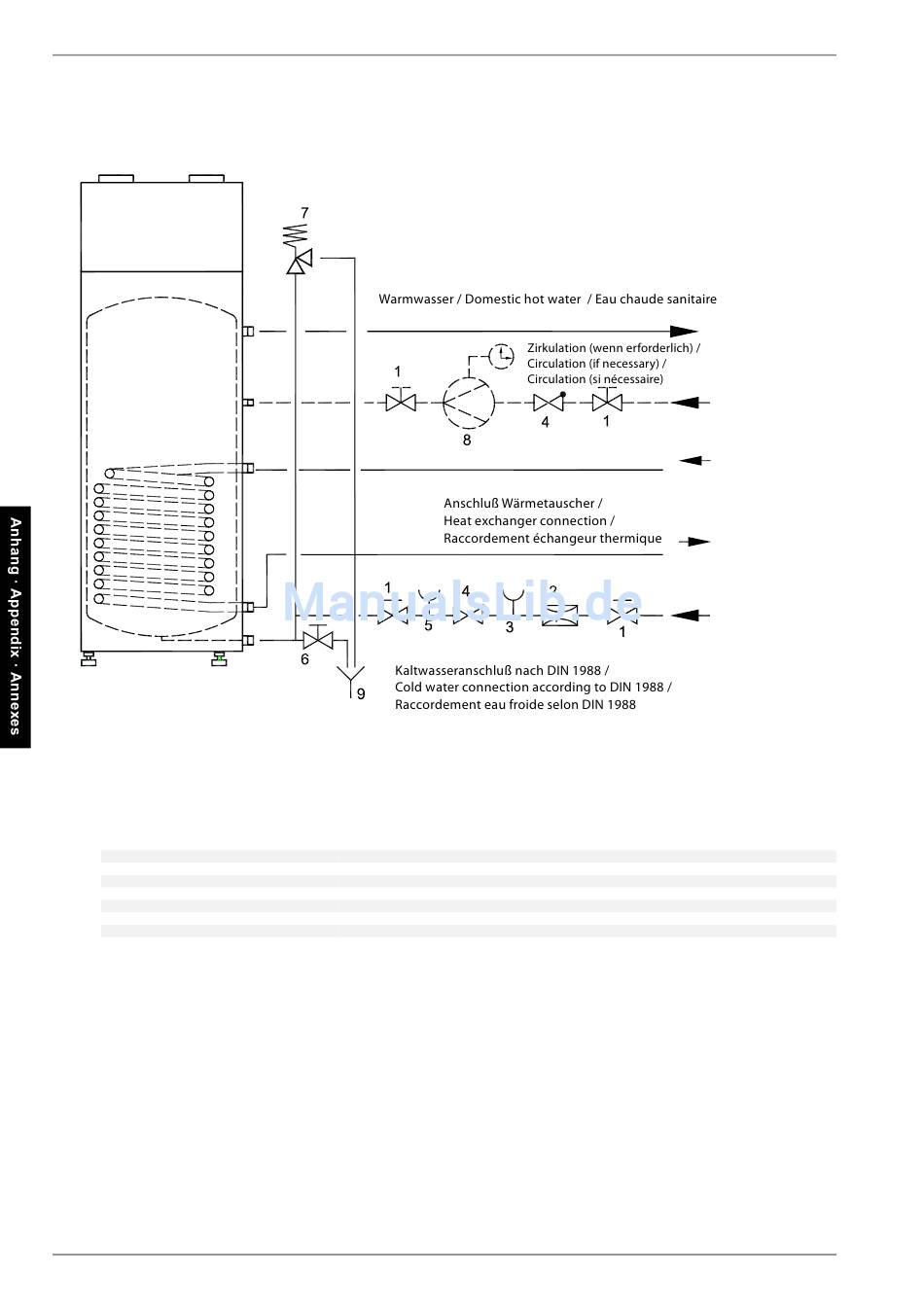

2.4 Hydraulisches Einbindungsschema / Hydraulic Block Diagram /
Schéma d'intégration hydraulique
2.5 Legende / Legend / Légende
1 Absperrventil
2 Druckminderventil
3 Prüfventil
4 Rückflussverhinderer
5 Manometeranschlussstutzen
6 Entleerungsventil
7 Membran-Sicherheitsventil
8 Zirkulationspumpe
9 Abfluss
A-VI
Shutoff valve
Pressure reducing valve
Test valve
Return flow inhibitor
Pressure gauge connecting stubs
Drain valve
Diaphragm safety valve
Circulation pump
Outlet
Robinet d'arrêt
Réducteur de pression
Soupape de contrôle
Clapet anti-reflux
Tubulures de raccordement manomètre
Vanne de vidange
Soupape de sécurité à membrane
Pompe de circulation
Ecoulement
