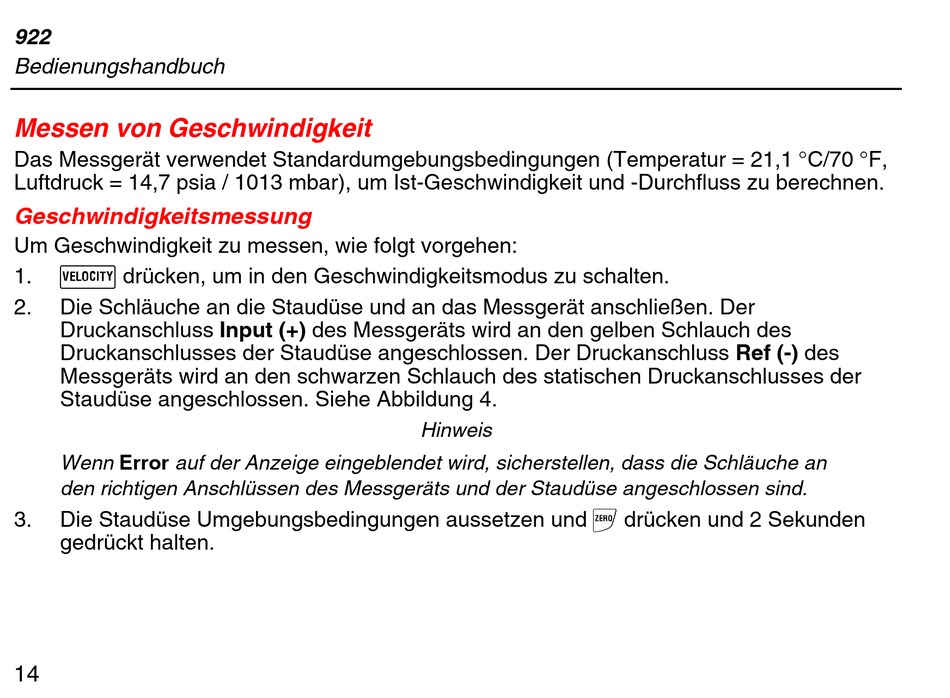

922
Bedienungshandbuch
Messen von Geschwindigkeit
Das Messgerät verwendet Standardumgebungsbedingungen (Temperatur = 21,1 °C/70 °F,
Luftdruck = 14,7 psia / 1013 mbar), um Ist-Geschwindigkeit und -Durchfluss zu berechnen.
Geschwindigkeitsmessung
Um Geschwindigkeit zu messen, wie folgt vorgehen:
V drücken, um in den Geschwindigkeitsmodus zu schalten.
1.
2.
Die Schläuche an die Staudüse und an das Messgerät anschließen. Der
Druckanschluss Input (+) des Messgeräts wird an den gelben Schlauch des
Druckanschlusses der Staudüse angeschlossen. Der Druckanschluss Ref (-) des
Messgeräts wird an den schwarzen Schlauch des statischen Druckanschlusses der
Staudüse angeschlossen. Siehe Abbildung 4.
Wenn Error auf der Anzeige eingeblendet wird, sicherstellen, dass die Schläuche an
den richtigen Anschlüssen des Messgeräts und der Staudüse angeschlossen sind.
Die Staudüse Umgebungsbedingungen aussetzen und Z drücken und 2 Sekunden
3.
gedrückt halten.
14
Hinweis
