Betrieb
7.4

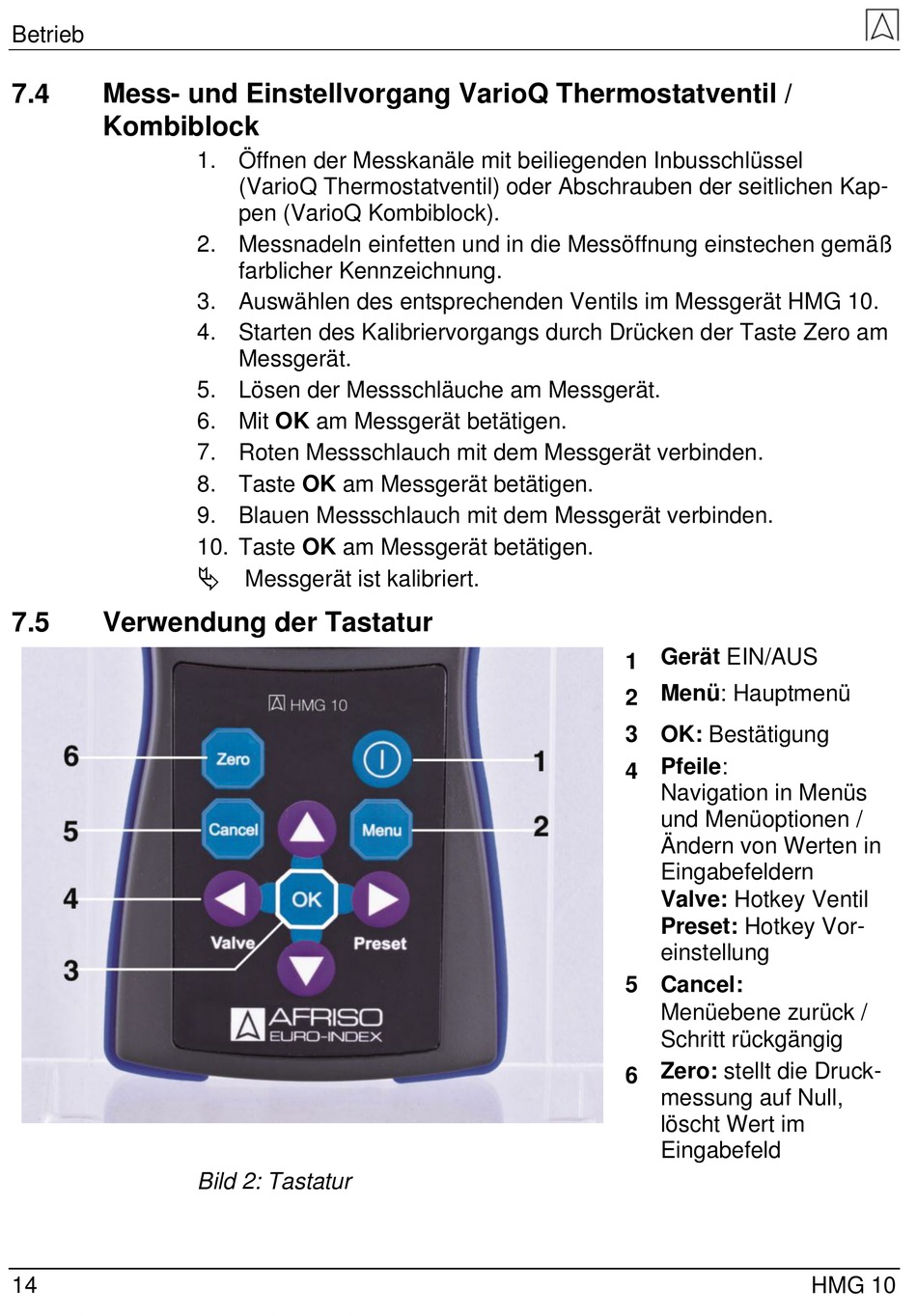

Mess- und Einstellvorgang VarioQ Thermostatventil /
Kombiblock
7.5
Verwendung der Tastatur
14
1. Öffnen der Messkanäle mit beiliegenden Inbusschlüssel
(VarioQ Thermostatventil) oder Abschrauben der seitlichen Kap-
pen (VarioQ Kombiblock).
2. Messnadeln einfetten und in die Messöffnung einstechen gemäß
farblicher Kennzeichnung.
3. Auswählen des entsprechenden Ventils im Messgerät HMG 10.
4. Starten des Kalibriervorgangs durch Drücken der Taste Zero am
Messgerät.
5. Lösen der Messschläuche am Messgerät.
6. Mit OK am Messgerät betätigen.
7. Roten Messschlauch mit dem Messgerät verbinden.
8. Taste OK am Messgerät betätigen.
9. Blauen Messschlauch mit dem Messgerät verbinden.
10. Taste OK am Messgerät betätigen.
Messgerät ist kalibriert.
Bild 2: Tastatur
1 Gerät EIN/AUS
2 Menü: Hauptmenü
3 OK: Bestätigung
4 Pfeile:
Navigation in Menüs
und Menüoptionen /
Ändern von Werten in
Eingabefeldern
Valve: Hotkey Ventil
Preset: Hotkey Vor-
einstellung
5 Cancel:
Menüebene zurück /
Schritt rückgängig
6 Zero: stellt die Druck-
messung auf Null,
löscht Wert im
Eingabefeld
HMG 10
