8.4

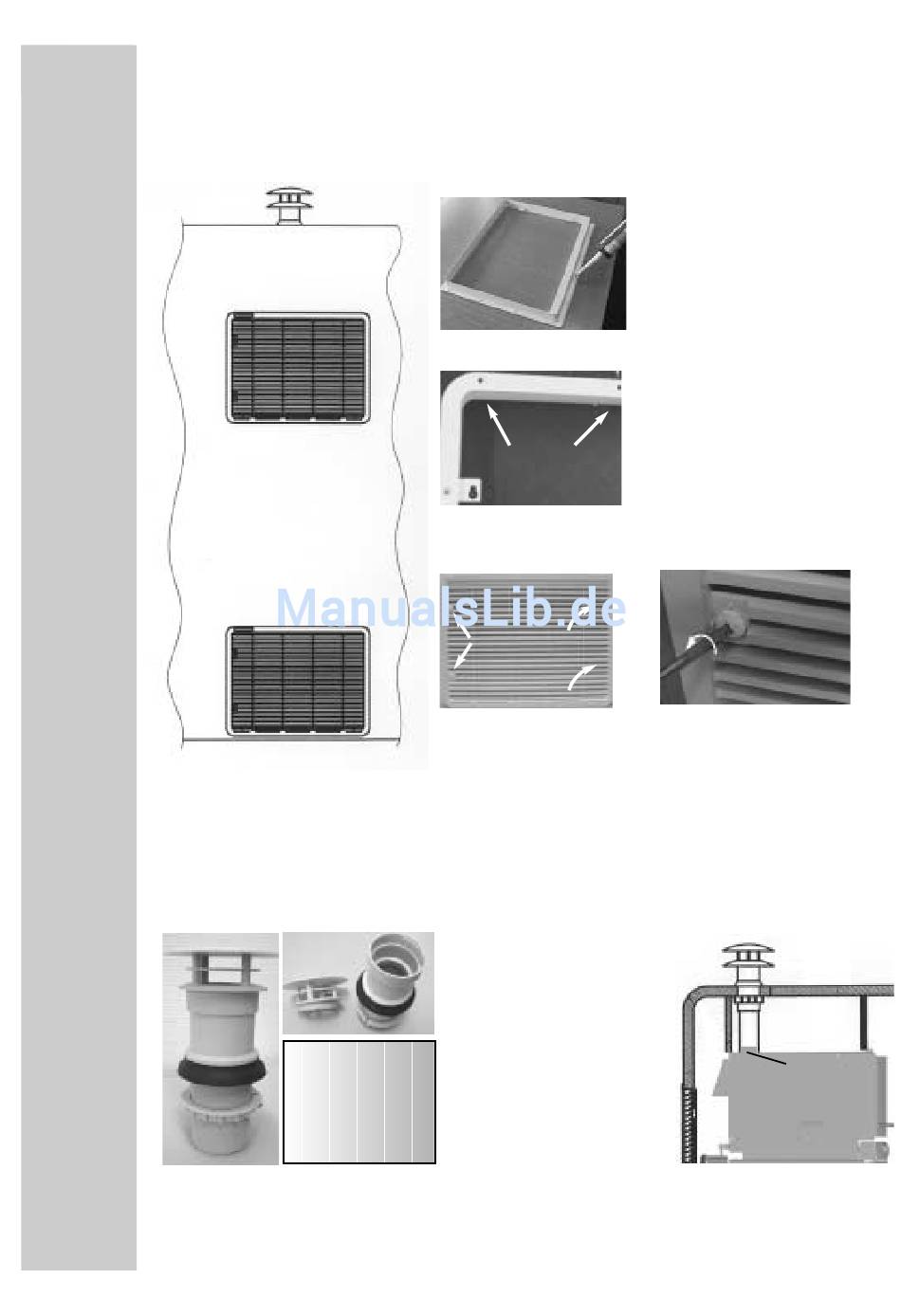

Einbau der Lüftungssysteme
L 500
Zum Einbau der Belüftungsgitter werden zwei rechteckige Ausschnitte in der Größe von
451 mm x 341 mm in der Fahrzeugaussenwand angebracht (siehe auch Punkt 6.3).
Truma-Dachkamin AK3
Truma - Dachkamin AK3
Zum Einbau des Truma - Dachkamins wird ein runder Ausschnitt mit Durchmesser 65 mm
im Fahrzeugdach angebracht . Der Dachkamin wird im Dachausschnitt verschraubt.
Die minimale Installationshöhe des Kaminrohres zwischen Oberkante des Gerätes und
Abgasaustritt am Kamin darf 250 mm nicht unterschreiten. Maximal sind 1500 mm möglich.
Zu umliegenden Wänden und Bauteilen muss ein Abstand von mindestens 50 mm eingehalten
werden.
L 500
L 500
Truma Dachkamin
AK3
Truma Art.Nummer :
30700-03
Truma Kaminrohr
Truma Art.Nummer :
39450-00
1. Einbaurahmen wasserundurchlässig abdichten.
2. Rahmen einsetzen und
festschrauben.
3. Lüftungsgitter
einsetzen ...
5. Winterabdeckung anbringen.
Das flexible Edelstahlkamin-
rohr wird in den Dachkamin
geschoben sowie auf die
Mündung des Abgasaustritts
(A) gesteckt und mit einer
Schneckengewindeschelle
oder den von Truma zum
Dachkamin gelieferten
Schrauben fixiert.
Die Abgsführung muss
durchgehend steigend
verlegt werden.
26
4. .... und fixieren
A
