Bedienungsanleitungen Freizeitfahrzeuge Dometic Komfort-Produkte für RM 8505 ABSORBER-KÜHLSCHRANK CT 3000 SANITÄR SYSTEM T.B. MBA 03/2008 Deutsch 822 6103 - 00...
Seite 2
Schön, dass Sie sich für ein McRent-Fahrzeug entschieden haben. Die McRent-Flotte ist mit vie- Dometic Komfortprodukten ausgestattet, um Ihnen Ihre Reise und Ihren Aufenthalt besonders angenehm und bequem zu gestalten. Dometic - der Systemanbieter für Ihren Komfort Sie kennen uns sicher. Dometic - früher Electrolux- ist ein kundenorientierter, weltweit führender Hersteller von innovativen Komfortprodukten für den Wohnwagen-, Reisemobil- und Bootsmarkt.
Seite 3
Die Dometic Service Garantie Sollten Sie einmal für eines der Dometic Produkte in diesem Fahrzeug Rat und Tat oder einen Kundendienst benötigen, so nutzen Sie das beigefügte Heft, um unseren nächsten Kundendienstpartner zu erfahren. Kundendienst Dometic im Internet Im Internet finden Sie viele Informationen über Dometic und unsere Produkte.
Seite 4
In diesem Heft finden Sie Anleitungen für RM 8505 Absorber-Kühlschrank CT 3000 Sanitär System...
Seite 7

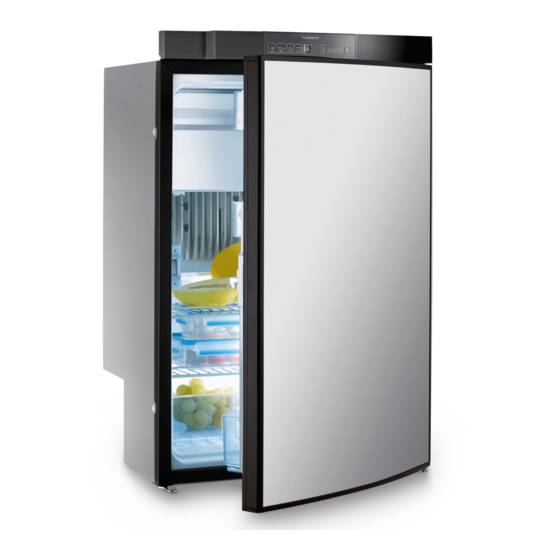

Bedienungsanleitung RM 8505 Absorber-Kühlschrank Notieren Sie hier : T.B. MBA 03/2008 Modellnummer ..........Produktnummer ..........Type C40 / 110 Seriennummer ..........Deutsch...
Kein Teil dieser Anleitung darf ohne die diesem Absorber-Kühlschrank schriftliche Genehmigung der Dometic GmbH, Dometic haben Sie eine gute Wahl getroffen. Siegen, reproduziert, kopiert oder sonstwie Wir sind davon überzeugt, dass Sie ihr neues verwendet werden. Gerät in jeder Hinsicht zufrieden stellen wird.
MLC - Code an! Diese Informationen finden oder die Verwendung von Ersatzteilen, die Sie auf dem Typenschild im Innenraum des keine Original - Dometic - Ersatzteile sind, Kühlschrankes. Wir empfehlen Ihnen, diese sowie das Nichteinhalten der Einbau- und Daten im dafür vorbereiteten Feld auf der Bedienungsanleitung führt zum Erlöschen der...
Kühlschrank bei mittlerer Thermostatstel- Kundendienststellen bezogen werden. lung zu betreiben. In Deutschland erhalten Sie Ersatzteile auch Wenn möglich, immer vorgekühlte Waren über das Dometic Call Center: einlagern. Telefon 0180 53 66 384 Der Kühlschrank darf nicht der direkten 0180 53 66 385 Sonnenbestrahlung ausgesetzt werden.
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße Kinder schützen nach Verwendung Entsorgung des Gerätes Dieser Kühlschrank ist für den Einbau in Freizeitfahrzeuge Wohnwagen oder WARNUNG! Reisemobile vorgesehen. Das Gerät ist für diese Anwendung in Konformität mit der EU- Demontieren Sie alle Kühlschranktüren Gasgeräterichtlinie baumustergeprüft. bei Entsorgung des Kühlschrankes und belassen Ablageroste...
Sicherheitshinweise Betreiben des Kühlschranks Kältemittelinformation mit Gas Als Kältemittel wird Ammoniak verwendet. Der Betriebsdruck muss unbedingt der Angabe Dies ist eine natürliche Verbindung, die auch in auf dem Typenschild des Kühlschranks ent- Haushaltsreinigern enthalten ist (1 Liter sprechen. Vergleichen Sie die Angabe des Salmiakreiniger enthält Betriebsdruckes auf dem Typenschild mit den...
Sicherheitshinweise Sicherheitshinweise zum Reste wieder verpacken und schnellstmög- lich verzehren. Einlagern von Lebensmitteln Hände vor und nach dem Berühren von Lebensmitteln waschen. Anweisung Einlagerung Innenraum des Kühlschranks in regelmäßi- Lebensmitteln in einen Kühlschrank: gen Abständen reinigen. Kühlgeräte jeder Art können die Qualität von Lebensmitteln nicht verbessern, son- dern maximal die Qualiltät der Lebensmittel Beachten...
Modellbeschreibung 3.0 Modellbeschreibung Typenschild des Kühl- Modellbezeichnung schranks Im Inneren des Kühlschranks finden Sie das 8 5 0 5 Typenschild des Kühlschranks. Es enthält alle wichtigen Angaben zum Kühlschrank. Dort können Sie die Modellbezeichnung, die Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung.
• RMS 8505 821x523x568 Technische Änderungen vorbehalten. Durchschnittsverbrauch gemessen bei einer durch- schnittlichen Umgebungstemperatur von 25°C in Alle Dometic Kühlschränke sind für den Anlehnung an ISO- Standard. Anschlussdruck mbar ausgerüstet. Verwenden Sie bei einem Anschluss an eine 50 mbar-Anlage den Truma Vordruckregler...
Modellbeschreibung Erklärung des Kühlschranks Abb. 2 Bedienungselemente Taste für Türverriegelung Frosterfach (entnehmbar) Einlege-Gitterrost (optional, einsetzbar bei entnommenem Frosterfach) Nachverdampfer für Kühlraum Tauwasserablaufrinne Gemüseschale Obere Etagere mit Klappe, Einlegemöglichkeit für optionale Eieretagere Untere Etagere mit Flaschenhalter...
Betrieb des Kühlschranks 4.0 Betrieb des Kühlschranks Wartung Nach den geltenden Vorschriften weisen wir Der Kühlschrank kann mit drei Energiearten darauf hin, dass die Gasanlage und die betrieben werden: angeschlossenen Abgasführungen vor der Netzspannung (230V), ersten Inbetriebnahme sowie nach Ablauf von jeweils zwei Jahren von einem autori- Gleichspannung (12V) sierten Sachkundigen auf Einhaltung der...
Betrieb des Kühlschranks 4.3.1 Betrieb mit Strom 12V-Betrieb Der 12V-Betrieb ist nur bei laufendem Motor aktiv. Die Geräteelektronik verfügt über eine Mode Unterspannungserkennung. Sinkt die Span- nung unterhalb von 10,5 V, schaltet das Gerät aus (manueller Modus) oder auf eine andere Energieart um ( AU-Modus).
Betrieb des Kühlschranks 4.3.2 Betrieb mit Gas (Flüssiggas) Der Kühlschrank muss mit Flüssiggas (Propan, Butan) betrieben werden (kein Erdgas, Stadtgas) . Bei der Verwendung von Mode Autogas ist zu beachten, dass aufgrund der Art der Verbrennung des Gases der Brenner häufiger gereinigt werden muss (halbjährlich empfohlen).
7371 Temperaturbereich von +10°C bis +32°C Umgebungstemperatur. Bei Temperaturen unter +10°C bringen Sie die Winterabdeckungen an. Bei Umgebungstem- peraturen oberhalb von +32°C über einen länge- ren Zeitraum, ist die Installation des Dometic Zusatzlüfters (Artikel-Nr. 241 2985 - 00) sinn- voll.
Betrieb des Kühlschranks 4.3.4 Zusatzfunktionen Die Helligkeit der Anzeige verringert sich nach wenigen Sekunden, wenn keine weitere Betätigung der Tasten erfolgt. Bei geöffneter Tür erlischt die Innenbeleuch- tung automatisch nach 2 Minuten. Störungen werden durch Blinken der Störung-LED angezeigt. Steht die Tür zu lange offen (länger als 2 Minuten), ertönt ein akustisches Warnsignal (pulsierender Pfeifton).
Betrieb des Kühlschranks Türverriegelung 4.4.2 Fixieren und Lösen des Türschloss- riegels bei Abstellen des Fahrzeugs Abb. 11 Abb. 12 Öffnen Sie die Tür durch Drücken der Verriegel- ungstaste und ziehen sie auf (s. Abb. 11). Verschließen Sie die Tür wieder, indem Sie sie zudrücken.
Lagern Sie das Frosterfach sorgfältig, um Beschädigungen zu vermeiden. Bei entnommenem Frosterfach können Sie ein zusätzlicher Ablagerost einsetzen. Ablagerost ist in Deutschland als Sonderaus- stattung erhältlich beim Dometic Call Center (0180 53 66 384) . 3. Setzen Sie den Ablagerost ein.
Betrieb des Kühlschranks Einlagern von Lebensmitteln 4.7.2 Einlagern von Waren in das und Eiswürfelbereitung Frosterfach 4.7.1 Einlagern von Waren in den Bewahren Sie keine kohlesäurehaltigen Getränke im Frosterfach auf. Kühlraum Das Frosterfach ist für die Eiswürfelbereitung Setzen Sie den Kühlschrank ca. 12 Stunden und für die kurzfristige Aufbewahrung gefro- vor der Bestückung in Betrieb.
Betrieb des Kühlschranks Abtauen Außerbetriebnahme Mit der Zeit bildet sich Reif auf den Kühlrippen im Inneren des Kühlschranks. Eine einseitig stärkere Bereifung kann vorkommen und bdeu- tet keine Fehlfunktion. Wenn diese Reifschicht Mode etwa 3 mm beträgt, sollten Sie den Kühlschrank abtauen.
Betrieb des Kühlschranks 4.10 Beleuchtung 4.11 Winterbetrieb Abb. 23 Die sensorgesteuerte Innenbeleuchtung erlischt bei geöffneter Tür automatisch nach 2 Minuten . Abb. 24 Kontrollieren Sie im Winter regelmäßig, ob die Lüftungsgitter und die Abgasführung nicht von Schnee, Blättern oder dgl. zugesetzt sind. Abb.
Betrieb des Kühlschranks 4.12 Hinweise zur Fehleranzeige und Fehlerbehebung 4.12.1 Statusmeldungen an den Anzeigen 1 = Indikator-LED Störung 2 = Anzeige Temperaturstufe Abb. 26 Anzeige : Störung : „230V“ blinkt* 230V-Modus: „230V“ nicht vorhanden oder zu niedrig „12V“ blinkt* 12V-Modus: „12V“ nicht vorhanden oder zu niedrig „GAS“...
Neue Sicherung einsetzen. Bordseitige Sicherung defekt. Batterie prüfen und laden. Batterie entladen. Zündung nicht eingeschaltet. Motor starten. Verständigen Sie den Dometic-Kundendienst. Heizelement defekt (s.a. Störungsanzeige). Störung : Der Kühlschrank kühlt nicht 230V-Betrieb. Mögliche Ursache Selbsthilfe Neue Sicherung einsetzen. Bordseitige Sicherung defekt.
Seite 33
Bedienungsanleitung CT 3000 Kassettentoilette Notieren Sie hier : T.B. MBA 03/2008 Modellnummer ..........Produktnummer ..........Type CT Seriennummer ..........Deutsch...
Allgemeines 1.0 Allgemeines Vorwort Kein Teil dieser Anleitung darf ohne die schrift- Mit dieser Sanitär-Anlage von Dometic haben liche Genehmigung der Dometic GmbH, Sie eine gute Wahl getroffen. Wir sind davon Siegen, reproduziert, kopiert oder sonstwie überzeugt, dass Sie ihr neues Gerät in jeder verwendet werden.
Sie bitte die Gebrauchs-hinweise Gewährleistung. Jede Veränderung am Gerät auf der Verpackung. oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Entsorgung Bedienungsanleitung führt zum Erlöschen der Um die stoffliche Verwertung der recyclingfä- Gewährleistung und zum Ausschluss von...
Dometic Quality CARE 1.10 Dometic Sanitärzusätze Dometic Quality CARE ist ein kraftvoller Reiniger für alle Toilettenschüsseln, ob aus Mit der „Dometic CARE“ - Serie bietet Kunststoff oder Keramik gefertigt. Dometic Dometic hochwertige Sanitärzusätze für Ihre Quality CARE löst Flecken innerhalb kurzer Toilette.
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße Arbeiten und Überprüfungen Verwendung an der Toilette Lassen Sie Wartungs- und Servicearbeiten Diese Toilette ist für den Einbau und die von Fachpersonal ausführen. Verwendung Freizeitfahrzeugen Wohnwagen oder Reisemobilen vorgesehen. Ausnahme Pkt. 4.2.1. Ausbau der Kassettendichtung Verantwortung des Nutzers Personen, die diese Kassettentoilette bedie- nen, müssen mit dem sicheren Umgang ver- traut...
Modellbeschreibung 3.0 Modellbeschreibung Typenschild der Toilette Modellbezeichnung Das Typenschild enthält alle wichtigen Daten. Dort können Sie die Modellbezeichnung, die 3 000 Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung. finden Modellreihe Typenschild im Kassettengehäuse nach Entnahme der Kassette.
Modellbeschreibung Erklärung der Komponenten Abb. 3 Abnehmbarer Deckel und Brille Toilettenschüssel aus Keramik Entleerungsschieber für die Toilettenschüssel Frischwassertank (Kapazität modellabhängig) Füllstandsanzeige / Spülung (Kontroll- und Bedienfeld) Kassettentank (Kapazität 19 l) Entleerungsstutzen Entlüftungsknopf für Entleerung Servicetüre Herausziehbarer Handgriff (Kassettentank ist fahrbar)
Waschen Sie anschließend die Oberflächen mit klarem Wasser ab. Für regelmäßige Reinigung Toilettenschüssel bietet Ihnen Dometic mit dem „Dometic Quality CARE“-Reiniger aus der „Dometic CARE“-Serie (s. a. Hinweise in Abschnitt 1.10) ein effektives Reinigungmittel Abb. 5 an, das auf die Oberflächen Ihrer Toilette abge- stimmt ist.
Ziehen Sie den Kassettentank bis zum Anschlag heraus und entnehmen Sie ihn vollständig. Füllen Sie über den Stutzen eine geringe Menge Dometic Power CARE oder Dometic Special CARE gemäß der Gebrauchsan- weisung (s.a. Hinw. Abschn. 1.10 ) in den Kassettentank.
Nutzung der Toilette Setzen Sie den Kassettentank wieder ein und Kontroll- und Bedienfeld schieben ihn bis zum Anschlag nach innen. Achten Sie darauf, dass der Tank sich leicht einschieben lässt. Verwenden Sie keine Gewalt! Die Verriegelung des Tanks schließt beim Einschieben von selbst.
Nutzung der Toilette Stellen Sie den Kassettentank aufrecht hin Entleerung des Kassetten- und drehen Sie den Entleerungsstutzen nach tanks oben. Entfernen Sie die Verschlusskappe. Entleeren Sie den Kassettentank, wenn die LED der Füllstandsanzeige leuchtet. Der Kassettentank hat eine Kapazität von 19l. Wenn die Anzeige 4 aufleuchtet ist der Tank zu ca.
Wasser gut aus. Machen Sie den system vollständig. Tank anschließend wieder gebrauchsbereit wie in Abschnitt „4.3“ beschrieben, bevor Sie ihn in die Toilette einsetzen. Reinigen Sie die Toilette mit Dometic Quality CARE. Wechsel der Sicherung in der Bedieneinheit Betätigen Sie den Spülknopf bis sich kein Wasser mehr in den Leitungen befindet.
