Montieren des Steuerelements
Wenn Sie das Gerät in Glasfasermaterial einlassen, wird beim
Bohren der vier Vorbohrungen die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die
oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der
obersten Gelschicht beim Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Garmin
empfiehlt, vor der Installation Fettpaste auf die Schrauben
aufzutragen.
Vor der Montage des Steuerelements müssen Sie einen
Montageort auswählen
(Hinweise zur Montage der
Rudersteuerung).
1
Schneiden Sie die Schablone für die bündige Montage zu,
und achten Sie darauf, dass sie an den gewählten
Montageort passt.
Die Schablone für die bündige Montage ist im Lieferumfang
des Steuerelements enthalten.
2
Befestigen Sie die Schablone am gewählten Montageort.
3
Wenn Sie die Aussparung mit einer Stichsäge und nicht mit
einer 90-mm-Lochsäge (3,5 Zoll) ausschneiden, bringen Sie
mit einem 10-mm-Bohrer (3/8 Zoll) an der auf der Schablone
markierten Stelle eine Vorbohrung an, und beginnen Sie mit
dem Zuschnitt der Montagefläche.
4
Schneiden Sie mit einer Lochsäge oder mit einer Stichsäge
die Montagefläche entlang der Innenseite der gestrichelten
Schablonenlinie aus.
5
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
6
Setzen Sie das Steuerelement in die Aussparung, um zu
überprüfen, ob die vier Montagelöcher auf der Vorlage richtig
positioniert sind.
7
Wenn die Montagelöcher nicht richtig positioniert sind,
markieren Sie die richtigen Positionen der vier
Montagelöcher.
8
Nehmen Sie das Steuerelement aus der Aussparung.
9
Bringen Sie die vier 2,8-mm-Vorbohrungen (
Wenn Sie das Steuerelement in Glasfasermaterial einlassen,
sollten Sie wie im entsprechenden Hinweis ausgeführt einen
Senkkopfbohrer verwenden.
10
Entfernen Sie die Rückstände der Schablone.
11
Bringen Sie die mitgelieferte Gummidichtung an der
Rückseite des Geräts an.
Sie können seewassertaugliches Dichtungsmittel um die
Dichtung auftragen, damit kein Wasser hinter das
Armaturenbrett läuft (optional).
12
Setzen Sie das Steuerelement in die Aussparung.
13
Befestigen Sie das Steuerelement mit den mitgelieferten
Schrauben fachgerecht auf der Montagefläche.
Wenn Sie das Steuerelement in Glasfasermaterial einlassen,
sollten Sie wie im entsprechenden Hinweis ausgeführt eine
Fettpaste verwenden.
14

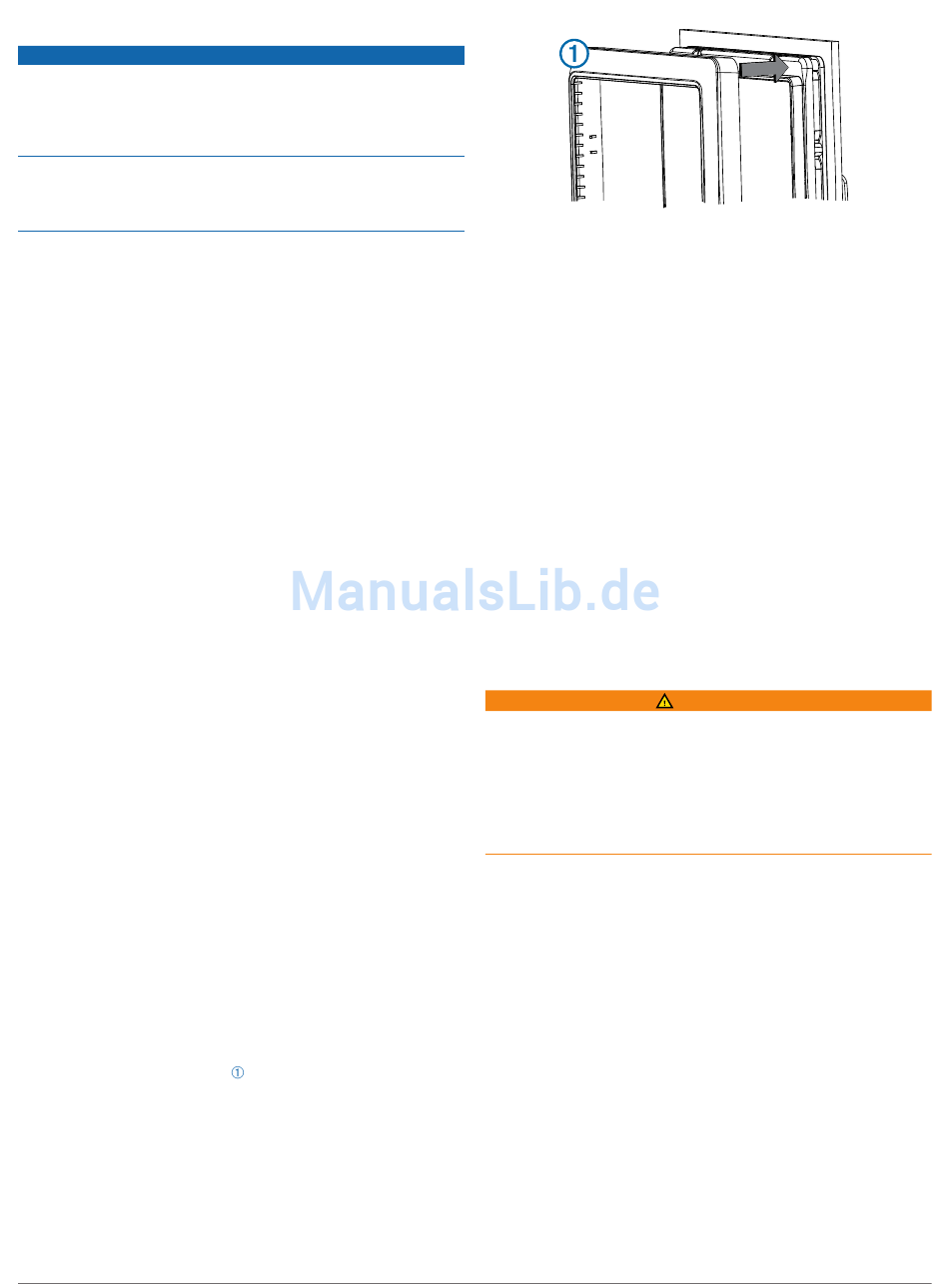

Rasten Sie die Verkleidung
HINWEIS
7
/
Zoll) an.
64
ein.
Montage der CCU
1
Ermitteln Sie den Montageort.
2
Verwenden Sie die CCU als Schablone, und markieren Sie
die späteren Bohrungen auf der Montagefläche.
3
Bringen Sie mit einem 3-mm-Bohrer (
Vorbohrungen an.
4
Befestigen Sie die CCU mit den mitgelieferten Schrauben auf
der Montagefläche.
Installation des ECU
Montage des ECU
Vor der Montage des ECU müssen Sie einen Montageort
auswählen und die richtigen Befestigungsteile ermitteln
(Hinweise zu Montage und Verkabelung der
1
Halten Sie das ECU am ausgewählten Montageort an, und
markieren Sie die Stellen der Montagelöcher auf der
Montagefläche. Verwenden Sie dabei die ECU als Vorlage.
2
Bohren Sie mit einem für die Montagefläche und die
gewählten Befestigungsteile geeigneten Bohrer die vier
Löcher in die Montagefläche.
3
Befestigen Sie die ECU mit den gewählten
Befestigungsteilen an der Montagefläche.
Verbinden des ECU mit der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Verbinden Sie das Netzkabel des ECU nach Möglichkeit direkt
mit der Bootsbatterie. Obwohl die folgende Vorgehensweise
nicht empfohlen wird, verwenden Sie für den Anschluss des
Netzkabels an einen Verteilerblock oder an eine andere Quelle
eine 40-Ampere-Sicherung.
Wenn Sie die ECU Spannungsversorgung über einen
Unterbrecher oder einen Schalter in der Nähe des
Steuerstandes anschließen möchten, sollten Sie die
Verwendung eines entsprechend großen Trenn-Relais in
Betracht ziehen, anstatt das ECU Netzkabel zu verlängern.
1
Verlegen Sie das ECU Kabel mit der Steckerseite zur ECU,
aber ohne dieses mit der ECU zu verbinden.
2
Verlegen Sie das offene Ende des ECU Netzkabels zur
Bootsbatterie.
Falls die Leitung nicht lang genug ist, kann sie verlängert
werden
(Verlängerung des
3
Verbinden Sie die schwarze Leitung (-) mit dem Minuspol (-)
der Batterie, und verbinden Sie die rote Leitung (+) mit dem
Pluspol (+) der Batterie.
4
Nachdem Sie alle anderen Komponenten des Autopiloten
installiert haben, verbinden Sie das Netzkabel mit der ECU.
1
/
Zoll) die
8
ECU).
WARNUNG
Netzkabels).
5
