auszuführen
(Einstellen einer vorhandenen
Antriebseinheit).
• Wählen Sie Spann. Antriebseinh., um die Spannung der
Antriebseinheit entsprechend den Angaben des
Herstellers der Antriebseinheit einzurichten.
• Wählen Sie Spann. d. Kupplung, um die Spannung der
Kupplung entsprechend den Angaben des Herstellers der
Antriebseinheit einzurichten.
• Wählen Sie Max. Spann. Antr.einh., um den Wert für den
Nennstrom der Antriebseinheit entsprechend den
Angaben des Herstellers der Antriebseinheit einzurichten.
• Wählen Sie Erweiterte Einstellung, um Anpassungen
der Antriebseinheit auf hoher Ebene durchzuführen
(Durchführen von erweiterten Einstellungen für
vorhandene
Antriebseinheiten).
• Wählen Sie Werkseinst. wiederherst., um die
Einstellungen der vorhandenen Antriebseinheit auf die
Werksstandards zurückzusetzen.
Nachdem Sie die Einstellungen der Antriebseinheit auf die
Werksstandards zurückgesetzt haben, müssen Sie das
Verfahren Allg. Einstellung erneut vornehmen
einer vorhandenen
Antriebseinheit).
Wenn Sie einen dieser Werte anpassen oder einen dieser
Einstellungsvorgänge ausführen, müssen Sie die automatische
Einstellung erneut ausführen.
Durchführen von erweiterten Einstellungen für vorhandene
Antriebseinheiten
Sie sollten diese Verfahren nur durchführen, wenn Sie mit dem
im Folgenden aufgeführten Konzept der Geschwindigkeit der
Antriebseinheit und der Fehlertoleranz gänzlich vertraut sind.
Eine falsche Einrichtung dieser Werte kann zu Schäden an der
Antriebseinheit, einem schnelleren Entladen der Batterie oder
einer schlechten Leistung des Autopiloten führen.
Bei fast allen Installationen von Antriebseinheiten anderer
Hersteller als Garmin ist die allgemeine, über den
Hafenassistent durchgeführte Einstellung ausreichend, um die
Antriebseinheit für die Verwendung mit dem Autopilotsystem zu
kalibrieren. Führen Sie diese erweiterten Einstellungen nur
durch, wenn Sie die Leistung der Antriebseinheit geringfügig
anpassen müssen.
Einstellen der Geschwindigkeit einer vorhandenen
Antriebseinheit
Diese Einstellung gilt nicht für Magnetantriebseinheiten.
Über die Geschwindigkeit der Antriebseinheit wird gesteuert, wie
schnell die Einheit auf Befehle des Autopiloten reagiert.
Bei einem zu niedrigen Geschwindigkeitswert scheint die
Antriebseinheit verlangsamt auf Befehle des Autopiloten zu
reagieren.
Bei einem zu hohen Geschwindigkeitswert reagiert die
Antriebseinheit zu schnell, was dazu führen kann, dass das
Ruder die Anschläge zu schnell erreicht. Dadurch können
Antriebseinheit oder Ruderanschläge beschädigt werden, und
die Batterie kann sich schneller entladen.
1
Wählen Sie auf der Steuerkursseite die Option Menü >
Setup > Autopiloteinst. - Händler > Steuerungssystem
einrichten > Klasse Antriebseinh. > Sonstige > Erweiterte
Einstellung > Geschwindigkeit einst..
2
Zentrieren Sie die Ruderposition, geben Sie die
Rudersteuerung frei, und wählen Sie Start.

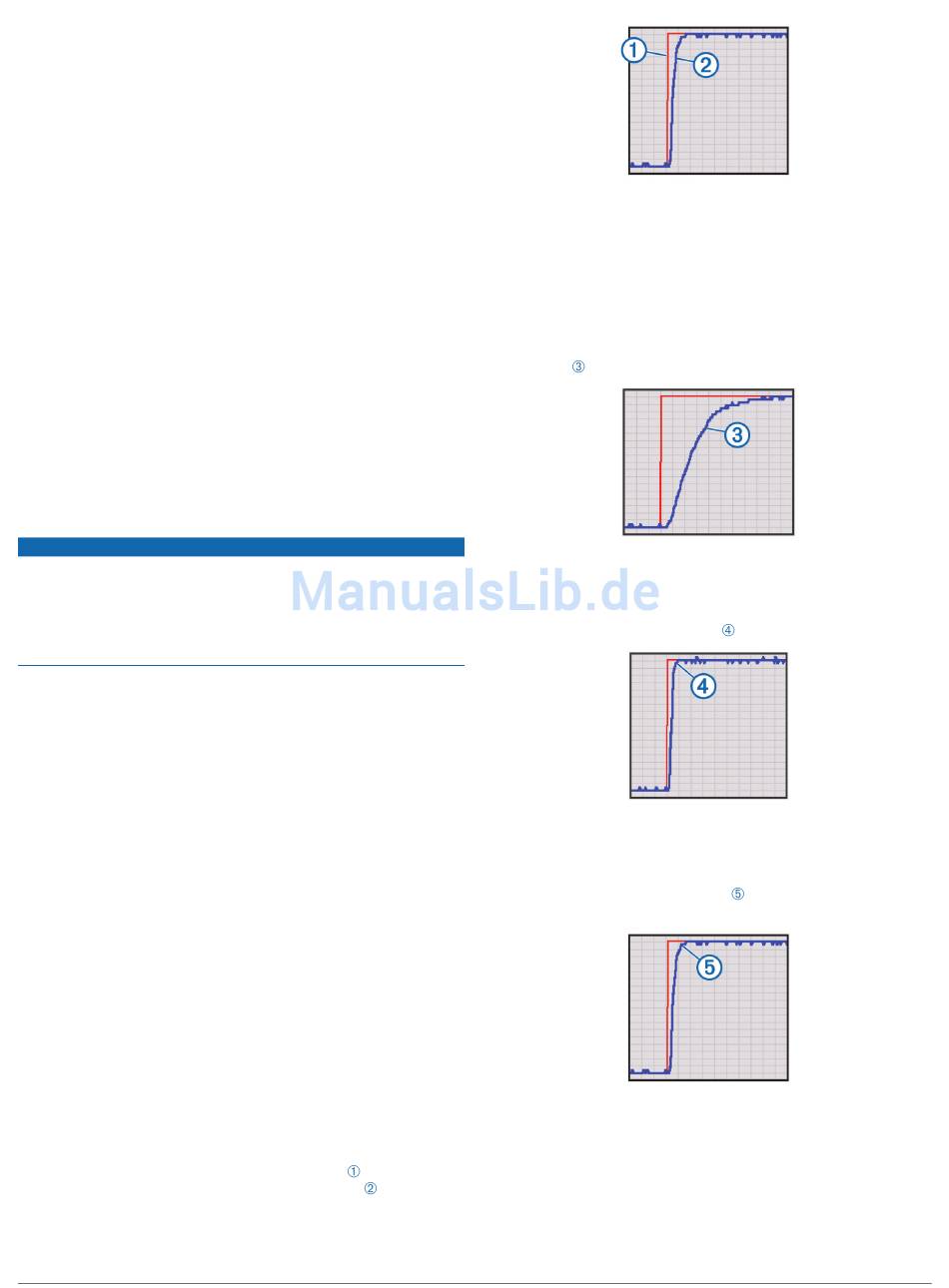

Ein Diagramm wird angezeigt. Die rote Linie
die gewünschte Ruderposition. Die blaue Linie
kennzeichnet die tatsächliche Ruderposition.
14
HINWEIS
kennzeichnet
3
Wählen Sie Einstellen, und achten Sie darauf, wie sich das
Diagramm ändert.
• Die gewünschte Ruderposition (rote Linie) verschiebt sich
mit jeder Auswahl von Einstellen um +5° bis -5°, und die
Antriebseinheit steuert das Ruder entsprechend (blaue
Linie).
• Bei einem zu niedrigen Geschwindigkeitswert, reagiert die
Antriebseinheit verlangsamt. Nachdem Sie Einstellen
gewählt haben, beschreibt die blaue Linie eine große
Kurve
(Einstellen
• Bei einem zu hohen Geschwindigkeitswert, reagiert die
Antriebseinheit sofort, sodass das Ruder die Anschläge zu
schnell erreicht. Nachdem Sie Einstellen gewählt haben,
beschreibt die blaue Linie eine gerade Linie, die ohne
Kurve auf die rote Linie trifft
• Wenn die Geschwindigkeit der Antriebseinheit richtig
konfiguriert ist, reagiert die Einheit schnell und bewegt das
Ruder weich zum Anschlag. Nachdem Sie Einstellen
gewählt haben, beschreibt die blaue Linie eine gerade
Linie mit einer leichten Kurve
Linie.
4
Wählen Sie bei Bedarf die Option Anpassen.
5
Wählen Sie eine Option:
• Wenn der Geschwindigkeitswert der Antriebseinheit zu
niedrig ist, erhöhen Sie den Wert, und wiederholen Sie
Schritt 3.
• Wenn der Geschwindigkeitswert der Antriebseinheit zu
hoch ist, verringern Sie den Wert, und wiederholen Sie
Schritt 3.
in Richtung der roten Linie.
.
in Richtung der roten
